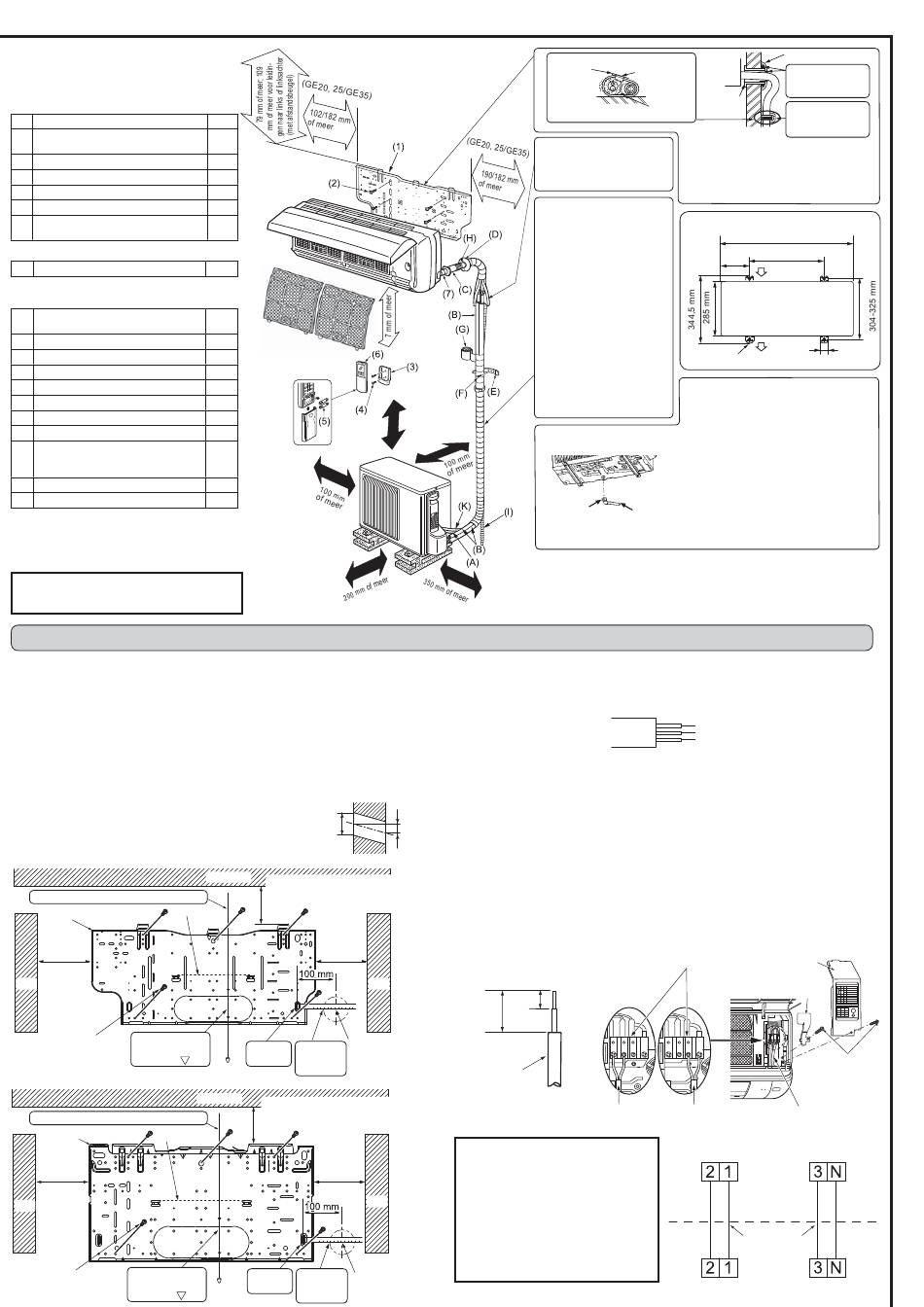

1-4. INSTALLATIESCHEMA
TOEBEHOREN
Controleer voor het installeren of de volgende
onderdelen aanwezig zijn.
<Binnenunit>
(1) Installatieplaat
Bevestigingsschroef voor installatieplaat
(2)
4 × 25 mm
(3) Houder voor afstandsbediening
(4) Bevestigingsschroef voor (3) 3,5 × 16 mm (zwart)
(5) Batterij (AAA) voor (6)
(6) Draadloze afstandsbediening
Vilttape
(7)
(Voor leidingen naar links of linksachter)
<Buitenunit>
(8) Afvoerbus <alleen type MSH>
BIJ DE INSTALLATEUR
VERKRIJGBARE ONDERDELEN
Verbindingskabel binnen- en
(A)
buitenunit*
(B) Verlengleiding
(C) Huls voor muurgat
(D) Afdekring voor muurgat
(E) Bevestigingsbandje voor leiding
(F) Bevestigingsschroef voor (E) 4 × 20 mm 2 - 5
(G) Leidingtape
(H) Kit
Afvoerslang
(I)
(of zachte PVC-slang met 15 mm bin-
nendiameter of harde PVC-pijp VP16)
(J) Koelolie
(K) Netsnoer*
* Opmerking:
Zorg dat u de verbindingskabel binnen- en
buitenunit (A) en het netsnoer (K) op ten
minste 1 meter afstand van de tv-antennekabel
installeert.
Het apparaat moet worden geïnstalleerd door
een erkend specialist en in overeenstemming
met de plaatselijke vereisten.
2. INSTALLEREN VAN DE BINNENUNIT
2-1. DE INSTALLATIEPLAAT BEVESTIGEN
• Zoek een stevige plaats van de muur (bijvoorbeeld een steunbalk) en zet de installatieplaat
(1) met de bevestigingsschroeven (2) horizontaal vast.
• Om te voorkomen dat de installatieplaat (1) gaat trillen, moet u de bevestigingsschroeven
in de op de afbeelding aangegeven openingen installeren. U kunt extra ondersteuning
aanbrengen door ook bevestigingsschroeven in andere openingen te installeren.
• Nadat de uitwerper is verwijderd brengt u vinyltape aan op de uitwerper om beschadiging
van de bedrading te voorkomen.
• Wanneer u in een betonnen muur verzonken bouten wilt gebruiken, zet de installatieplaat
(1) dan vast met de 11 × 20 en 11 × 26 ovale gaten (450 mm onderlinge afstand).
• Indien de verzonken bout te lang is, vervang hem dan door een in de handel verkrijgbare kortere.
2-2. EEN GAT IN DE MUUR BOREN
1) Bepaal de positie van de gaten.
2) Boor een gat met een diameter van 65 mm. De buiten-
zijde moet 5 tot 7 mm lager zijn dan de binnenzijde.
3) Plaats de huls voor het muurgat (C).
<GE20, 25>
Bind het touwtje aan het gat in het midden.
Vlak
Installatieplaat (1)
102 mm
of meer
Muur
Breng het schiet-
Bevestigingsschroef (2)
loodtouwtje in lijn met
* Voer dezelfde handeling
de markering
uit voor het linker gat.
<GE35>
Bind het touwtje aan het gat in het midden.
Installatieplaat (1)
Vlak
182 mm
of meer
Muur
Bevestigingsschroef (2)
Breng het schiet-
loodtouwtje in lijn met
* Voer dezelfde handeling
de markering
uit voor het linker gat.
1
5
1
2
2
1
1
1
1
1
1
1
2 - 5
1
1
1 of 2
1
1
De buitenunit kan er anders uitzien dan de buitenunit van enkele andere modellen.
ø 65 mm
Plafond
79 mm of meer
109 mm of meer voor leidingen naar
links of linksachter (met afstandsbeugel)
190 mm
of meer
Midden van gat
Plaats de
Breng de
65 mm gat
.
rolmaat. *
rolmaat in lijn
met de streep. *
Schietlood
Plafond
79 mm of meer
109 mm of meer voor leidingen naar
links of linksachter (met afstandsbeugel)
182 mm
of meer
Plaats de
Breng de
Midden van gat
rolmaat. *
rolmaat in lijn
Schietlood
65 mm gat
.
met de streep. *
100 mm
of meer
2-3. SNOER VOOR VOEDING BINNENUNIT VERBINDEN
• Gebruik een aparte groep voor de airconditioner.
• Lengte van netsnoer (draad naar links / draad naar rechts) : 0,3 m / 1 m.
• Leid het netsnoer van links naar de rechteronderhoek van de binnenunit.
2-4. DRADEN VOOR BINNENUNIT VERBINDEN
U kunt de verbindingskabel tussen binnen- en buitenunit aansluiten zonder het voorpaneel te verwijderen.
Muur
1) Open het voorpaneel.
2) Verwijder één bevestigingsschroef van de stofkap en verwijder vervolgens de stofkap.
3) Verwijder de VA-klem.
5-7 mm
4) Leid de verbindingskabel tussen binnen- en buitenunit (A) door de achterkant van de
binnenunit en sluit het uiteinde ervan aan.
5) Draai de aansluitingsschroef los en sluit vervolgens eerst de aardedraad en vervolgens de
Buitenzijde
verbindingskabel (A) tussen binnen- en buitenunit aan op het aansluitblok. Let op dat u de
draden niet verkeerd aansluit. Maak de draad stevig vast op het aansluitblok zodat de draad-
kern niet zichtbaar is en er geen externe krachten op het aansluitgedeelte van het aansluitblok
worden uitgeoefend. Draai de aansluitingsschroeven goed vast zodat ze niet losraken. Trek
na het vastdraaien even licht aan de draden om te controleren of ze goed vast zitten.
6) Zet de verbindingskabel (A) tussen de binnen- en buitenunit en de aardedraad vast met
de VA-klem. Vergeet nooit het linker lipje van de VA-klem vast te haken. Maak de VA-klem
stevig vast.
Muur
15 mm
35 mm
Draad
Type MSH (KOELEN [COOL]
en VERWARMEN [HEAT])
• Zorg dat de verbindingskabels wat extra
lengte hebben voor later onderhoud.
• Maak de aardedraad iets langer dan de
andere draden. (langer dan 35 mm)
• Vouw de overtollige bedrading niet, of
Muur
prop de bedrading niet in kleine ruimtes.
Zorg ervoor dat u de bedrading niet
beschadigt.
Opmerking: Plaats de bedrading niet
tussen de binnenunit en de installatie-
plaat (1). Beschadigde bedrading kan
leiden tot oververhitting of brand.
Bevestigings-
Snijd ex-
Bin-
bandje voor
tra lengte
nenuni
leiding (E)
af.
Huls voor
Bevestigings-
muurgat (C)
schroef (F)
Plaats na de lektest het
Gebruik beslist huls (C) in het muurgat,
isolatiemateriaal zodanig
om te voorkomen dat de aansluitdraden
strak dat er geen gat meer
naar binnen/buiten (A) contact maken met
aanwezig is.
metalen delen in de muur en dat ongedierte
schade veroorzaakt indien de muur hol is.
Wanneer u de leidingen
wilt bevestigen aan een
Installeren van de buitenunit
muur die metaal (zoals tin-
nen bekleding) of metalen
gaas bevat, plaats dan
een chemisch behandelde
houten plaat van minstens
20 mm dikte tussen muur
en leidingen, of omwikkel
de leidingen 7 tot 8 keer
met isolatietape.
Zorg dat de unit minimaal
30 minuten heeft gekoeld
en is leeggepompt voordat
Opening 2/4-10 mm × 21 mm
u de oude airconditioner
verwijdert. Pas de maat
Afvoervoorzieningen voor buitenunit
van de optrompverbindin-
<Alleen type MSH>
gen aan aan die van de
• Breng de afvoervoorzieningen aan
nieuwe koelstof.
voordat u de verbindingsleiding tussen
binnen- en buitenunit aansluit.
• Sluit de afvoerslang (I) met een bin-
nendiameter van 15 mm aan zoals
wordt afgebeeld.
• Zorg dat de afvoer omlaag loopt, zodat
het afvoeren gemakkelijk gaat.
Opmerking:
(8)
(I)
Gebruik op koude locaties geen afvoer-
bus (8). De afvoer kan dan bevriezen
waardoor de ventilator stopt.
Groen/geel : aarde
Netsnoer
Blauw : N
Bruin : L
Aansluitblok binnen
Type MS (ALLEEN
KOELEN [COOL])
<Type MS>
Aansluitblok binnen
MSC
MU
& MUX
Aansluitblok buiten
Afdekring voor muurgat (D)
Dicht het gat in
de muur af met
kit (H).
Bevestig de leiding
aan de muur met be-
vestigingsbandjes (E).
800 mm
150
500 mm
mm
Luchtinlaat
Luchtuitlaat
40 mm
Stofkap
VA-klem
Bevestigings-
schroeven
Verbindingskabel bin-
nen- en buitenunit (A)
<Type MSH>
Aansluitblok binnen
MSC
MUH
& MXZ
Verbindingskabel binnen-
en buitenunit (A)
Aansluitblok buiten
