De borstelbeugels
monteren
alleen voor Greensmaster Flex
modellen
1.
Plaats de machine op een horizontaal oppervlak,
stel de parkeerrem in werking, verwijder het
sleuteltje (indien aanwezig), koppel de accu los
en schakel de machine uit.
2.
Verwijder de bout en ring waarmee het
linkeruiteinde van het voorframe aan de lip
bovenaan het maaidek is bevestigd
1. Bout
2. Ring
3.
Monteer de linkerborstelbeugel aan het voorste
frame en de lip. Ga als volgt te werk:
•
Bij Flex 1800/2100 modellen moet u een
flenskopbout (3/8" x 1") gebruiken om de
borstelbeugel aan het voorste frame en de
lip te bevestigen, zoals wordt getoond in
Figuur
2.
•
Bij Flex 18/21 modellen dient u een nieuwe
bout (M10 x 30mm) en de eerder verwijderde
ring te gebruiken om de borstelbeugel aan
het voorste frame en de lip te bevestigen
(Figuur
2).
(Figuur

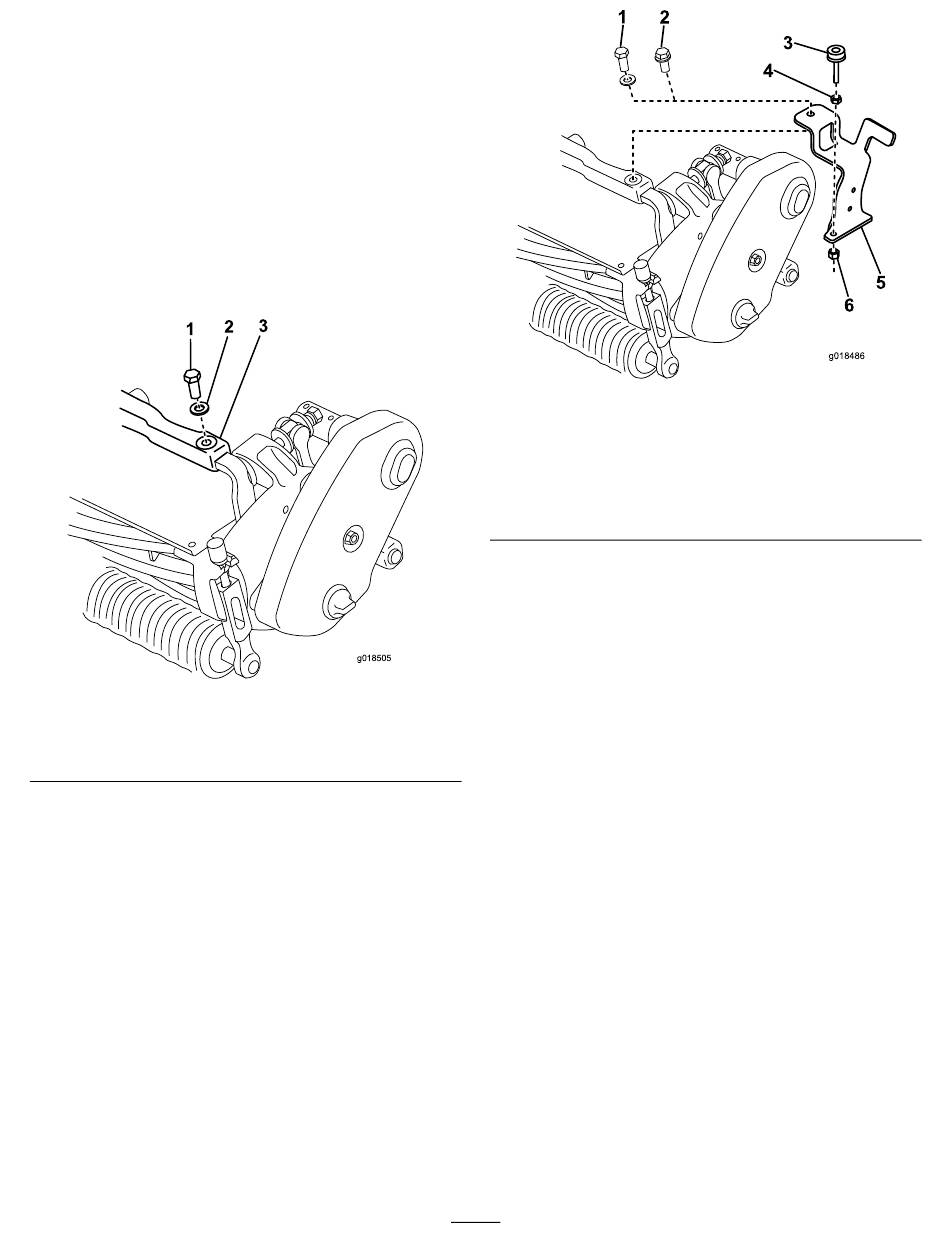

Figuur 1
3. Voorste frame
1).
1. Bout en ring (Flex 18/21
modellen)
2. Flenskopbout (Flex
1800/2100 modellen)
3. Stelschroef hoogte
Opmerking:
geplaatst worden dat het gat in de onderkant
naar voren is gericht. De beugel moet over het
uiteinde van het voorste frame en de lip komen.
4.
Monteer de stelschroef voor de hoogte losjes op
de borstelbeugel met een contramoer (5/16")
g018505
en een borgmoer (5/16") zoals wordt getoond
in
Figuur
5.
Monteer een borstelveer en een borstelstang op
de borstelbeugel met (2) bouten (M6 x 40 mm),
afstandsstukken en borgmoeren (M6), zoals
afgebeeld op
Opmerking:
gemonteerd wordt met de uitstulping naar
buiten. De borstelstang moet gecentreerd
worden in de borstelveer als hij naar boven
gedraaid wordt in de opslagstand.
2
Figuur 2
4. Contramoer (5/16")
5. Borstelbeugel
6. Borgmoer (5/16")
De beugel moet zodanig
2.
Figuur
3.
Zorg ervoor dat de borstelveer
g018486
