de pomp aan de framebuis met bestaand
bevestigingsmateriaal.
6.
Monteer een slangklem op de brandstofslang
die is aangesloten op de waterafscheider en
monteer deze op de nieuwe brandstofpomp.
Bevestig de slang met de klem.
7.
Meet en snijd een slanglengte af om de
brandstofpomp en het brandstoffilter aan te
sluiten.
8.
Monteer 2 slangklemmen op de slang.
9.
Monteer de slang aan de brandstofpomp en het
brandstoffilter en bevestig de slang met de 2
slangklemmen.
10.
Monteer een slangklem op de bestaande
brandstofslang van de tank en monteer de
brandstofslang op het nieuwe filter. Bevestig de
slang met de klem.
11.
Steek de connector van de brandstofpomp in
de kabelboom.

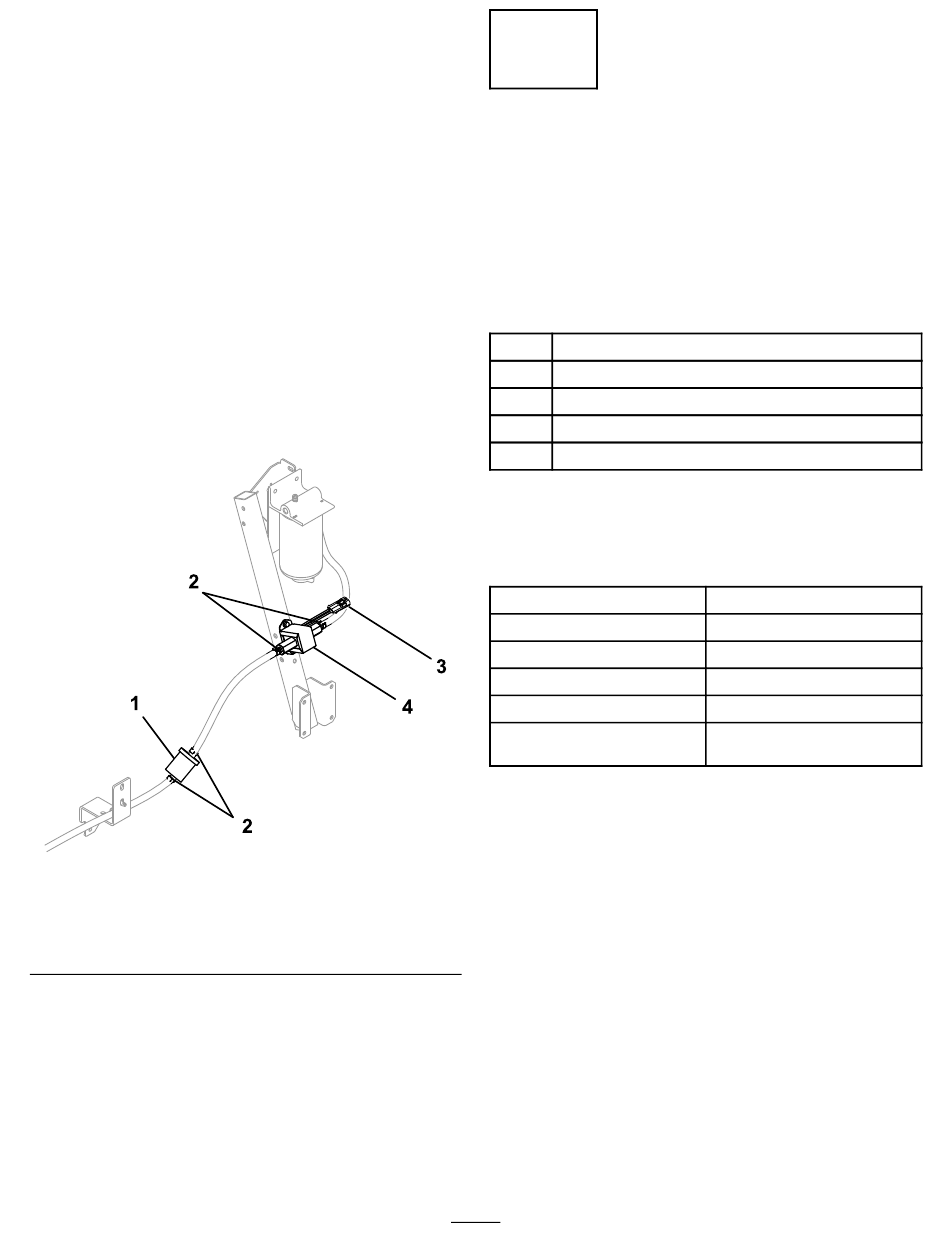

1. Brandstoffilter
2. Slangklem
Figuur 7
3. Connector van
brandstofpomp
4. Brandstofpomp
8
De brandstofpomp
monteren op een
Groundsmaster 4300
machine of Reelmaster
5000-serie machine
Benodigde onderdelen voor deze stap:
1
Brandstofpomp
1
Brandstoffilter
4
Slangklem
2
Zelftappende schroef (¼" x ½")
1
Slang
Procedure
Deze procedure is voor machines met de volgende
modelnummers en TE-modelnummers.
Machine
Groundsmaster 4300
Reelmaster 5010-H
Reelmaster 5410
Reelmaster 5510
Reelmaster 5610 met
vierwielaandrijving
Gebruik
Figuur 1
Opmerking:
Monteer het brandstoffilter met de pijl
in de richting van de brandstofpomp.
g368646
1.
Voordat u de bestaande pomp verwijdert, klemt
u de brandstofslang aan beide kanten van de
pomp af. Dit voorkomt dat er brandstof lekt
wanneer u de pomp vervangt.
2.
Verwijder de bestaande slangen van de
brandstofpomp.
3.
Verwijder de bestaande brandstofpomp van de
machine en gooi het bevestigingsmateriaal weg.
4.
Monteer de nieuwe brandstofpomp aan het
frame; maak hierbij gebruik van de bestaande
opening en de 2 zelftappende schroeven
(¼" x ½").
5.
Monteer een slangklem op de brandstofslang
die is aangesloten op de motor en monteer deze
10
Modelnummer
30853
03674
03675
03676(TE)
03678(TE)
en
Figuur 8
voor deze procedure.
