13
De brandstofpomp
monteren op een Z Master
machine
Benodigde onderdelen voor deze stap:
1
Beugel van brandstofpomp
1
Brandstofpomp
1
Brandstoffilter
4
Slangklem
2
Bout (¼" x ⅝")
2
Nylon borgmoer (¼")
1
Slang
Procedure
Deze procedure is voor machines met de volgende
modelnummers.
Machine
Z Master 7000, maai-eenheid
van 52"
Z Master 7000, maai-eenheid
van 60"
Z Master 7000, maai-eenheid
van 72"
Z Master 7000, maai-eenheid
van 132 cm
Z Master 7000, maai-eenheid
van 152 cm
Z Master 7000, maai-eenheid
van 132 cm
Z Master 7000, maai-eenheid
van 72"
Z Master Z595, maai-eenheid
van 72"
Z Master 7000, maai-eenheid
van 60"
Z Master 580D, maai-eenheid
van 60"
Z Master 7000, maai-eenheid
van 52"
Z Master 580D, maai-eenheid
van 52"
Z Master 7000, maai-eenheid
van 132 cm
Modelnummer
72266
72267
72274
72264TE
72265TE
72279TE
74274
74274CP
74267
74267CP
74266
74266CP
74279TE
Z Master 7000, maai-eenheid
van 152 cm
Z Master 7000, maai-eenheid
van 132 cm
Gebruik
Figuur
1,
Figuur
voor deze procedure.
Opmerking:
Monteer het brandstoffilter met de pijl
in de richting van de brandstofpomp.
1.
Voordat u de bestaande pomp verwijdert, klemt
u de brandstofslang aan beide kanten van de
pomp af. Dit voorkomt dat er brandstof lekt
wanneer u de pomp vervangt.
2.
Verwijder de bestaande brandstofslangen van
de brandstofpomp.
3.
Verwijder de bestaande brandstofpomp van de
machine en gooi het bevestigingsmateriaal weg.
4.

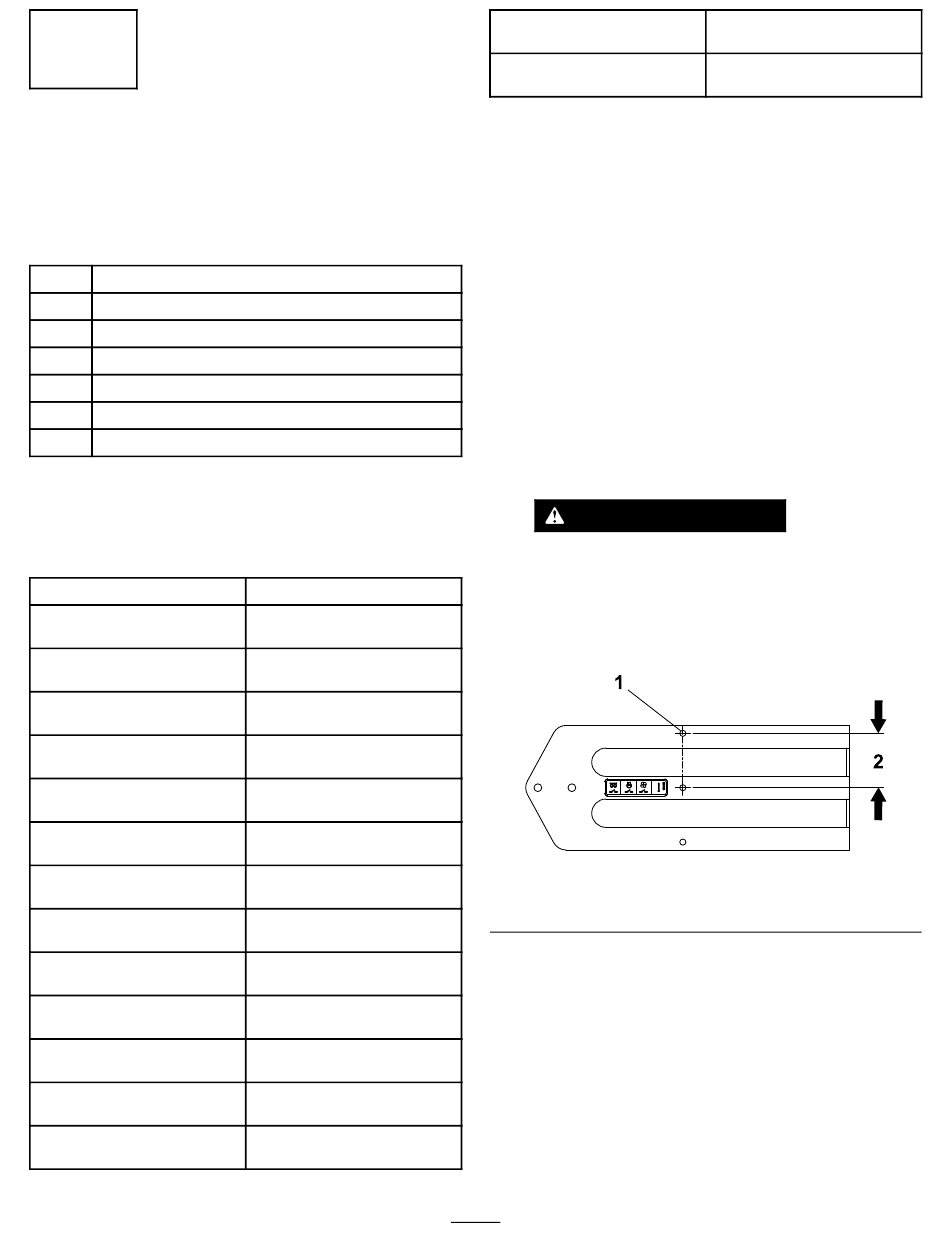

Uitsluitend voor machines voor gebruik buiten
de VS: markeer en boor een gat (7 mm) in de
beschermkap zoals getoond in
Figuur
16.
WAARSCHUWING
Een boor gebruiken zonder geschikte
oogbescherming kan ertoe leiden dat vuil
in het oog belandt en letsel veroorzaakt.
Draag altijd oogbescherming wanneer u
boort.
1. Gat van 7 mm
5.
Voor machines voor gebruik binnen de VS:
monteer de nieuwe brandstofpomp; maak hierbij
gebruik van de onderste opening in de pomp en
een bout (¼" x ⅝") en een borgmoer (¼"); zie
Figuur
15. Er wordt slechts een bout en moer
gebruikt voor machines voor gebruik in de VS.
6.
Voor machines voor gebruik buiten de VS:
monteer de nieuwe brandstofpomp; maak hierbij
gebruik van beide openingen in de pomp en
bevestig de pomp met twee bouten (¼" x ⅝") en
twee borgmoeren (¼"); zie
16
74265TE
74264TE
14,
Figuur 15
en
Figuur 16
Figuur 14
Figuur 14
2. 63,5 mm
Figuur
16.
en
g368846
