1. Claxonknop (modellen
07266TC en 07273TC)
2. Urenteller
3. Lichtschakelaar
Lichtschakelaar
De lichtschakelaar bevindt zich aan de linkerkant van de
stuurkolom
(Figuur
7). Gebruik de lichtschakelaar om de
koplampen aan te zetten. Druk de lichtschakelaar naar boven
om de koplampen in te schakelen, en naar beneden om de
koplampen uit te schakelen.
Urenteller
De urenteller bevindt zich links van de lichtschakelaar
7). Gebruik de urenteller om na te gaan hoeveel uur de
motor in bedrijf is geweest. De urenteller gaat lopen als
de contactschakelaar in de stand Aan wordt gezet of als de
motor loopt.
Lampje motoroliedruk
Het lampje motoroliedruk bevindt zich rechts van de
stuurkolom
(Figuur
7). Dit lampje waarschuwt de bestuurder
dat de oliedruk in de motor beneden een veilig niveau daalt.
Als het lampje aangaat en blijft branden, schakel de motor
dan uit en controleer het motoroliepeil. Vul indien nodig olie
bij in de motor; zie
Het motoroliepeil controleren (bladz.
Opmerking: Het oliedruklampje kan flikkeren. Deze
toestand is normaal en vereist geen actie.
Aan/Uit-schakelaar
De Aan/Uit-schakelaar
(Figuur
laten draaien en te stoppen, en heeft twee standen: UIT en
AAN. Draai het sleuteltje naar rechts op Aan om de motor
en de machine in werking te stellen. Wanneer de machine
gestopt is, draait u het sleuteltje linksom naar de UIT-stand
om de motor uit te schakelen. Neem het sleuteltje uit de
Aan/Uit-schakelaar wanneer u de machine verlaat.

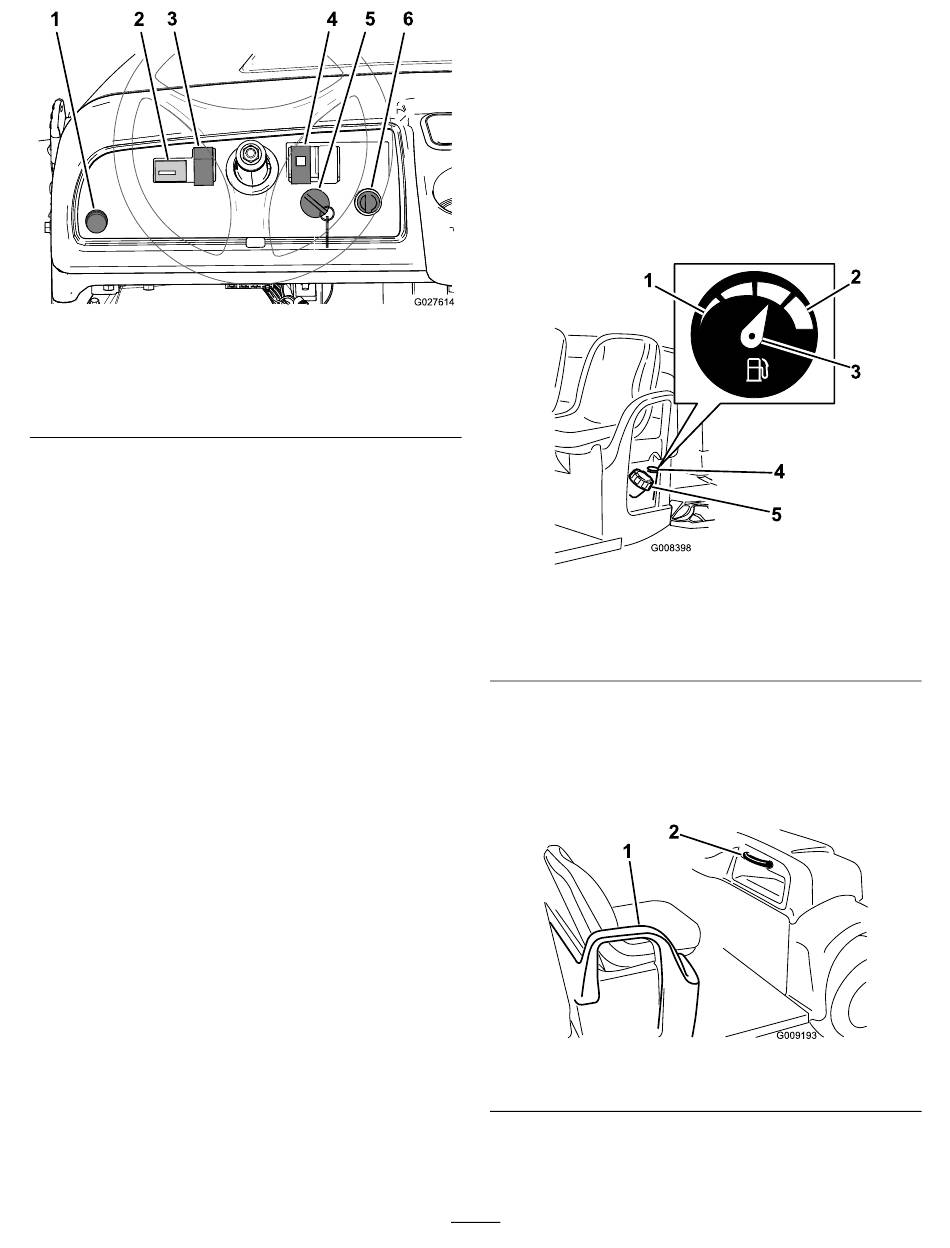

Figuur 7
4. Oliedruklampje
5. Aansluitpunt
6. AAN-/UIT-schakelaar
7) dient om de motor te
Aansluitpunt
Het aansluitpunt bevindt zich rechts van de
Aan/Uit-schakelaar
kunt u optionele elektrische accessoires van 12 V van stroom
voorzien.
Brandstofmeter
De brandstofmeter
naast de vuldop, aan de linkerkant van de machine. De
brandstofmeter geeft aan hoeveel brandstof er in de tank zit.
1. Leeg
2. Vol
3. Naald
(Figuur
Handgrepen voor passagier
De handgrepen voor de passagier bevinden zich rechts van
het instrumentenpaneel en op de buitenkant van elke stoel
(Figuur
9).
20).
1. Handgreep - heupsteun
16
(Figuur
7). Met het aansluitpunt
(Figuur
8) vindt u op de brandstoftank
Figuur 8
4. Brandstofmeter
5. Dop van brandstoftank
2
1
G009193
Figuur 9
2. Handgreep voor passagier
