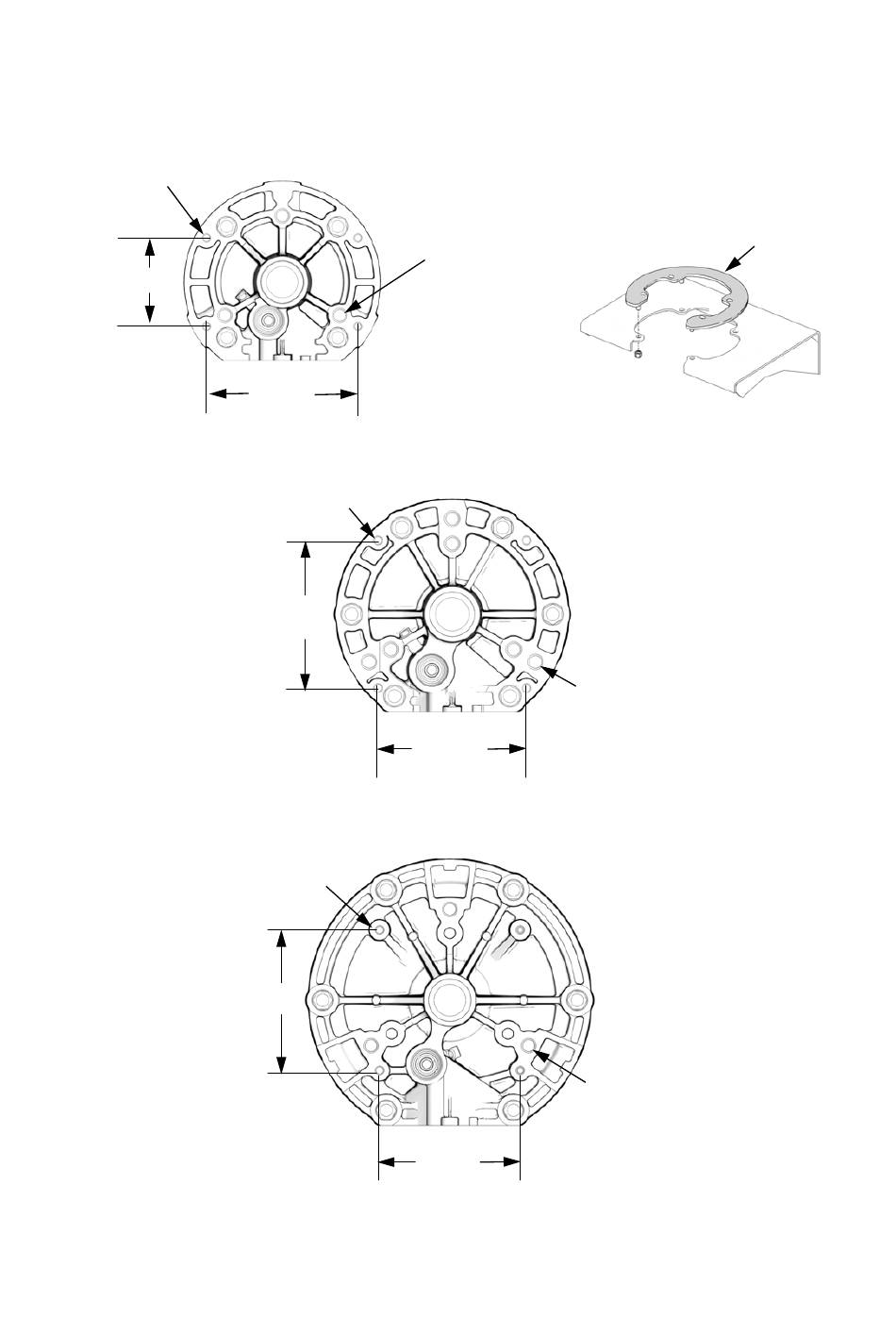

Schema's bevestigingsgaten motor
Vier 3/8-16
bevestigingsgaten
100 mm
(3,938 inch)
3A1526M
172 mm
(6,750 inch)
Vier 3/8-16
bevestigingsgaten
157 mm
(6,186 inch)
Vier 3/8-16
bevestigingsgaten
157 mm
(6,186 inch)
NXT model 2200
Drie 5/8-11 gaten van
de verbindingsstangen,
150 mm (5,906 inch) x
120° boutcirkel
TI8071A
NXT model 3400
157 mm
(6,186 inch)
NXT model 6500
157 mm
(6,186 inch)
Schema's bevestigingsgaten motor
OPMERKING: Adapterplaat 247312 is nodig
om een NXT 2200 luchtmotor te monteren op
muurbeugel 255143. Afzonderlijk bestellen.
Zes 5/8-11 gaten van de verbindingsstangen,
203 mm (8 inch) x 120° boutcirkel
150 mm (5,906 inch) x 120° boutcirkel
TI8070A
Drie 5/8-11 gaten van de verbindingsstangen,
203 mm (8 inch) x 120° boutcirkel
TI8069A
247312
TI8841A
