Reparatie
Demontage
OPMERKING: De 3000 cc en 4000 cc pompen zijn
het gemakkelijkst te repareren als ze in onderdeelnr.
218742 bijkomende pompstandaard worden gelaten
en volgens de instructies worden gedemonteerd.
Houd een andere pompstandaard beschikbaar
voor reparatie op een locatie op afstand.
1. Ontlast de druk, zie Drukontlastingsprocedure,
pagina 11.
2. Koppel de slangen los van de onderpomp en dicht
de uiteinden af om te voorkomen dat de vloeistof
wordt verontreinigd.
3. Zie F
. 5. Verwijder de tweedelige behuizing (122)
IG
door een schroevendraaier recht in de gleuf te
steken en hem als hefboom te gebruiken om het
lipje te ontgrendelen. Doe dit voor alle lipjes.
Gebruik de schroevendraaier niet om het
spatscherm uit elkaar te wrikken.
4. Draai de spanmoer (103) los en verwijder de kragen
(104). Verwijder de spanmoer van de zuigerstang
(R). Draai de borgmoeren (107) los van de
verbindingsstangen (106). Haal de motor (101)
weg van de onderpomp (102). Zie F
5. Om de luchtmotor of de onderpomp te repareren,
raadpleegt u de aparte handleidingen vermeld
onder Gerelateerde handleidingen op pagina 3.

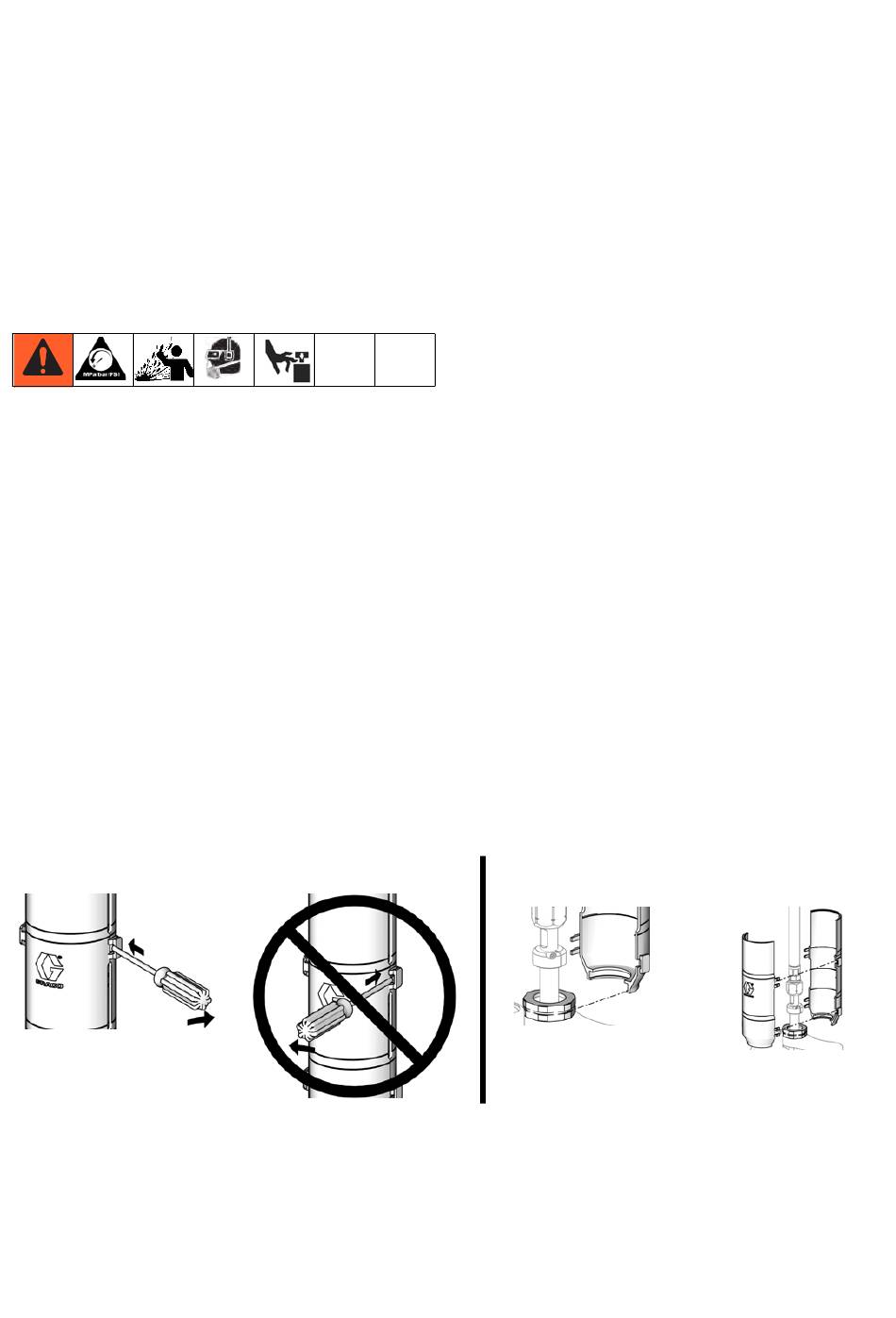

Demontage van de behuizing
ti15759a
F
. 5. Demontage en montage van de behuizing
IG
3A1526M
Opnieuw monteren
OPMERKING: Als de verbindingsadapter (105)
en de verbindingsstangen (106) uit de motor zijn
verwijderd, raadpleeg dan De verbindingsadapter
en verbindingsstangen terug op de motor
monteren op pagina 16.
1. Zie F
2. Richt de onderpomp (102) naar de motor (101).
3. Plaats de kragen (104) in de spanmoer (103).
4. Zie F
5. Spoel en test de pomp voordat u hem weer in
. 6.
IG
ti15770a
. 6. Koppel de spanmoer (103) aan de
IG
zuigerstang (R).
Plaats de onderpomp op de verbindingsstangen
(106). Smeer de schroefdraden van de
verbindingsstangen. Schroef de borgmoeren van
de trekstang (107) op de trekstangen. Draai de
borgmoeren vast en draai aan met een koppel
van 50-60 ft-lb (68-81 N•m).
Draai de borgmoer op de verbindingadapter (105)
en draai vast met het koppel vermeld in Tabel 1.
. 5. Installeer de behuizing (122) door de
IG
onderste lipjes in de gleuf in het oliereservoirkapje
te steken (C). Klik de twee delen van de
behuizing samen.
het systeem installeert. Sluit de slangen aan en
spoel de pomp. Wanneer de pomp onder druk
staat, controleert u op een soepele werking en
op lekken. Maak aanpassingen of repareer indien
nodig voordat u de pomp weer in het systeem
installeert. Sluit de aarddraad van de pomp weer
aan voor gebruik.
Montage van de behuizing
ti15758b
Reparatie
ti15757b
15
