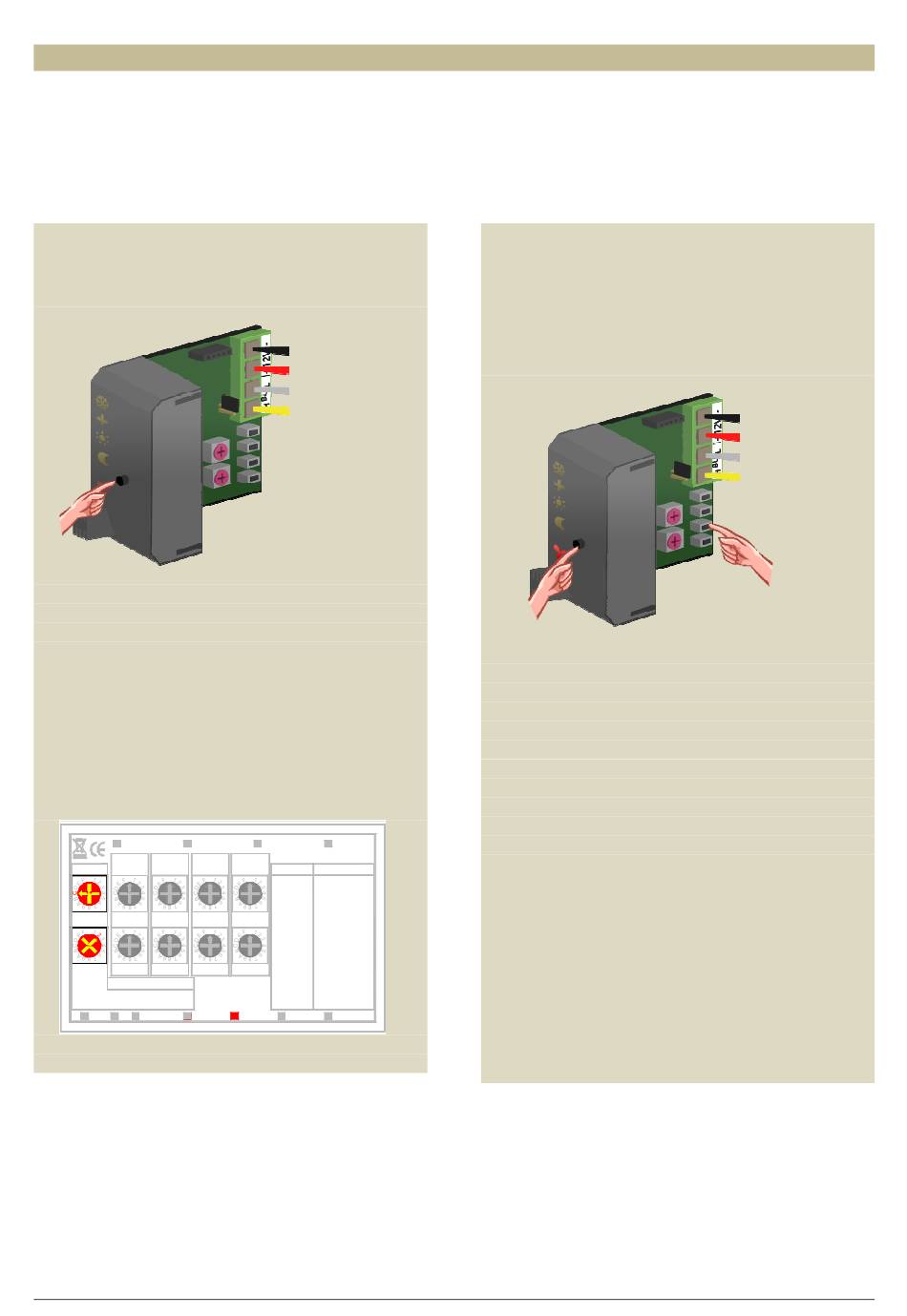

Toekennen van een relaiskanaal voor een laag temperatuuralarm
De sensormodule is voorzien van een antivriesbeveiliging, maar als de verwarmingsinstallatie uitgevallen is kan
het toch gebeuren dat in de winter de temperatuur in een lokaal verder zakt. Om de gebruiker te waarschuwen
dat de temperatuur in dat lokaal het vriespunt nadert kan een relais bekrachtigd worden. Dit relaiscontact kan dan
gebruikt worden om bijvoorbeeld een waarschuwingslampje of een elektrisch kacheltje in te schakelen.
Als voorbeeld wordt hiervoor relaiskanaal 2 van een relaismodule gebruikt.
1. Plaats de sensormodule in de antivriesstand door
de drukknop op het frontpaneel enkele malen te
bedienen totdat er geen enkele led meer oplicht.
2. Plaats de MODE en TIME1 draaischakelaars
voor kanaal 2 van de relaismodule op '0'
(momentbediening).
3. Onthoud het adres van deze relaismodule om het
later terug te kunnen plaatsen.
4. Plaats het adres van de relaismodule op 'C2'.
De 'MODE 2' led knippert nu ter indicatie van de
leerstand om een modedrukknop (PBM) aan te
leren.
Out1
Out2
Mode/
Mode/
Mode/
Mode/
ADDR.
ADDR.
Time2
Time2
Time2
Time2
0
0
0
Time1
Time1
Time1
0
0
0
Learn
CH1
CH2
CH3
Fx
:
OFF
x=CH1...4
Ex
: ON
Dx
:
TGL
Bx
:
TG1
9x :
ST1
Cx
:
PBM
Ax
:
TG2
8x
:
ST2
ON
Rx
Tx
Mode1
24
Out3
Out4
4 Channel relay module
Mode/
Time1
Mode/Time2
Time2
0
0
0:Moment
Start-stop
1:5s
Staircase
2:10s
Non-Retrigger
3:15s
Turn Off Delay
4:30s
Turn On Delay
5:1'
Trig Release
Time1
6:2'
Blink
0
0
7:5'
5'
8:10'
10'
9:15'
15'
A:30'
30'
CH4
B:1h
1h
C:2h
2h
VMB4RY
D:5h
5h
E:1day
1day
velleman
F:Toggle
Toggle
Mode2
Mode3
Mode4
VMB1TS handleiding – editie 3
5. Houd de drukknop op het frontpaneel van de
sensormodule ingedrukt en bedien vervolgens de
tweede (TURBO) drukknop totdat het
relaiskanaal aantrekt en de rode led op de
sensormodule knippert. Laat eerst de tweede
(TURBO) drukknop los en nadien deze op het
frontpaneel.
6. Plaats het adres van de relaismodule terug op
zijn oorspronkelijke waarde.
