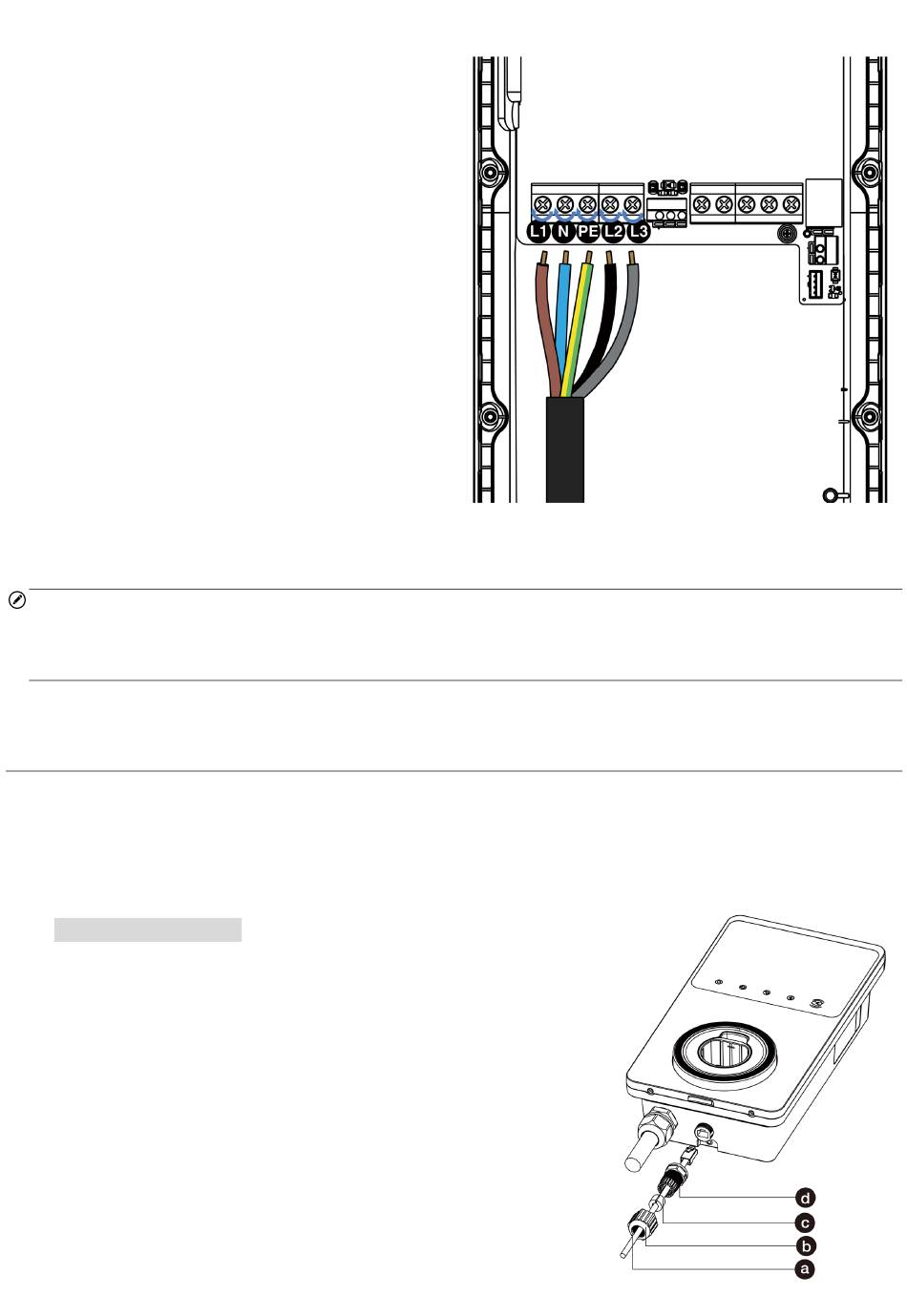

Driefasige bedrading:
1. Strip de draden tot 12 mm.
2. Maak de kabelwartel linksonder los, steek de
AC ingangskabel door het invoergat en
bevestig de kabelwartel.
3. Draai de schroeven van het klemmenblok los.
4. Steek de kabelaansluiting in het klemmenblok.
5. Verbind
de
aangegeven:
L1 (bruin)
Aarde (PE, groen/geel gestreept)
Neutraal (N, blauw)
L2 (zwart)
L3 (grijs)
6. Draai de schroeven vast met 2 N-m en bevestig
de wartel.
OPMERKING
De driefasige stapel opladens accepteren ook eenfasige bedrading. Raadpleeg de bovenstaande
bedradingsinstructies om de draden L1, N en PE op de overeenkomstige terminals aan te sluiten.
4.4 Aansluiting op het internet
Het stapel opladen kan op het internet worden aangesloten via een ethernetaansluiting, Wi-Fi of een
SIM-kaart.
Via de Ethernet-kabel
Stap 1
Verbind de waterdichte Ethernet-kabelwartel met
de Ethernet-kabel:
1. Steek de Ethernet-kabel met RJ45 stekker (a)
door de moer (b) en de waterdichte dop (d)
(laat er wat ruimte tussen).
2. Verbind de afdichtingsring (c) via de opening
met de Ethernet-kabel en steek deze in de
waterdichte kap.
3. Schroef de moer in de waterdichte kap en zorg
ervoor dat ze goed vastzitten.
volgende
draden
zoals
