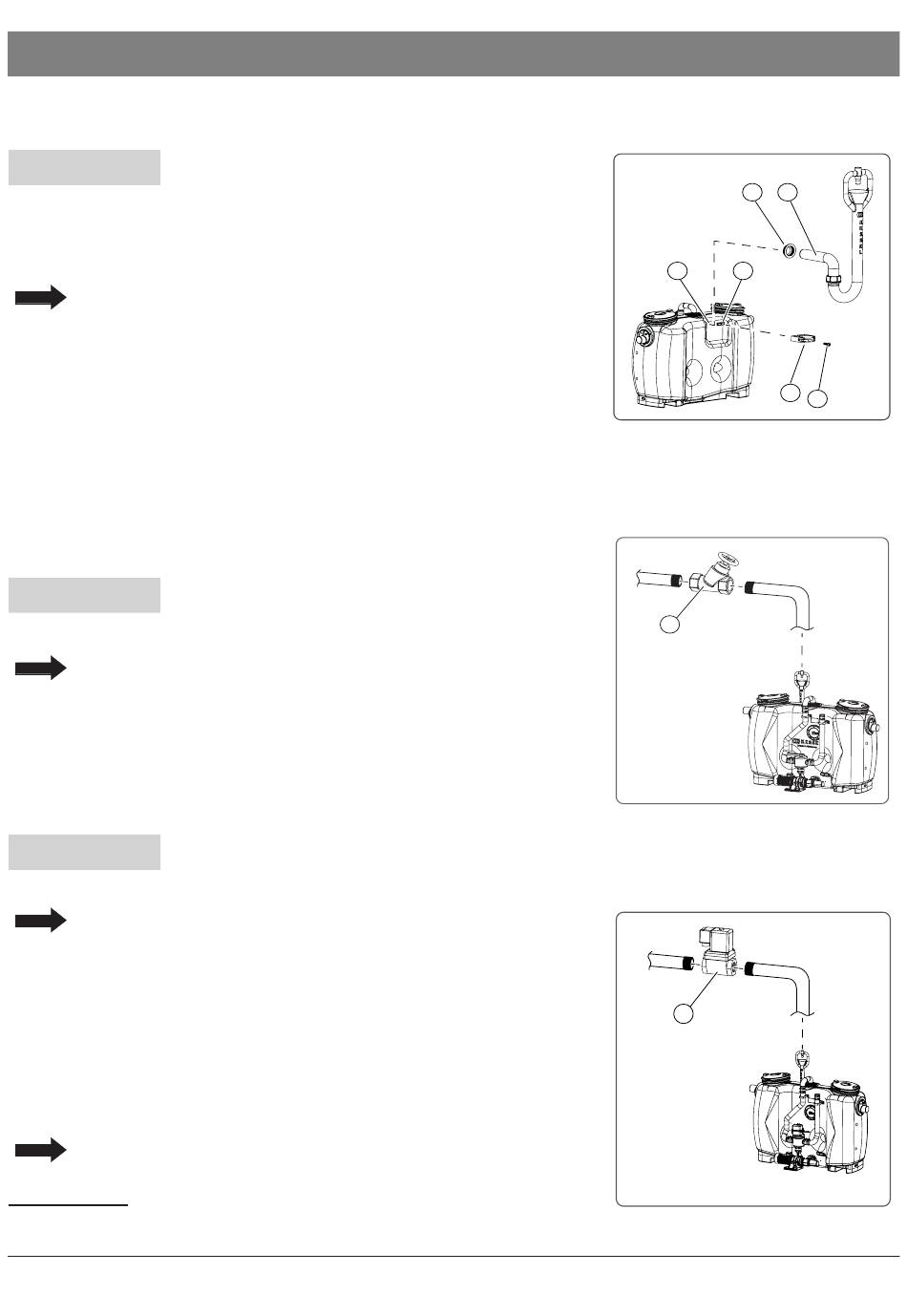

3.2.3 Vulinrichting monteren
C D E F
De vulinrichting is bedrijfsklaar aan de vetafscheider gemonteerd
Bij ombouwen afdichting <45> invetten.
•
Bevestigingsklem <34> met de schroef <42> monteren aan de
opneming <A bij het installatiereservoir.
•
Doorvoerdichting <45> in het boorgat <B> plaatsen.
•
Vulinrichting <17> in de doorvoerafdichting <45> steken en
vastschroeven aan de bevestigingsklem <34>.
3.2.4 Schroefventiel monteren - E
C D
E
F
Het ventiel moet horizontaal worden gemonteerd.
•
Schroefventiel(en) <50> in de watertoevoerleiding(en) monteren.
3.2.5 Magneetkleppen monteren - F
C D E
F
Het ventiel moet horizontaal worden gemonteerd.
•
Magneetkleppen <51> zoals afgebeeld installeren en
dienovereenkomstig
op de waterleidingen (koud / warm
•
Schroefkleppen installeren en dienovereenkomstig op de
waterleidingen (koud / warm
De elektrische aansluiting wordt omschreven bij de installatie van de
besturingskast.
1)
Warm water is advies
2)
Warm water is advies
016-527_NL
Montage
) aansluiten.
1
) aansluiten.
2
20 / 63
45
17
B
A
34 42
Afb. [17]
50
Afb. [18]
51
Afb. [19]
2023/06
