Procesdrukbereik - mon-
tagetoebehoren
Temperatuurgrenzen
Filterelement - functie
VEGABAR 82 • 4 ... 20 mA
Het toegestane procesdrukbereik wordt op de typeplaat aangegeven.
Het instrument mag alleen met deze druk worden gebruikt, wanneer
de gebruikte montagetoebehoren ook aan deze waarden voldoet.
Waarborg dit door gebruik te maken van geschikte flenzen, inlassok-
ken, spanringen bij Clamp-aansluitingen, afdichtingen enz.
Hogere procestemperaturen betekenen vaak ook hogere omgevings-
temperaturen. Waarborg dat de in hoofdstuk "Technische gegevens"
gespecificeerde maximale temperatuurgrenzen voor de omgeving
van de elektronicabehuizing en aansluitkabel niet worden overschre-
den.

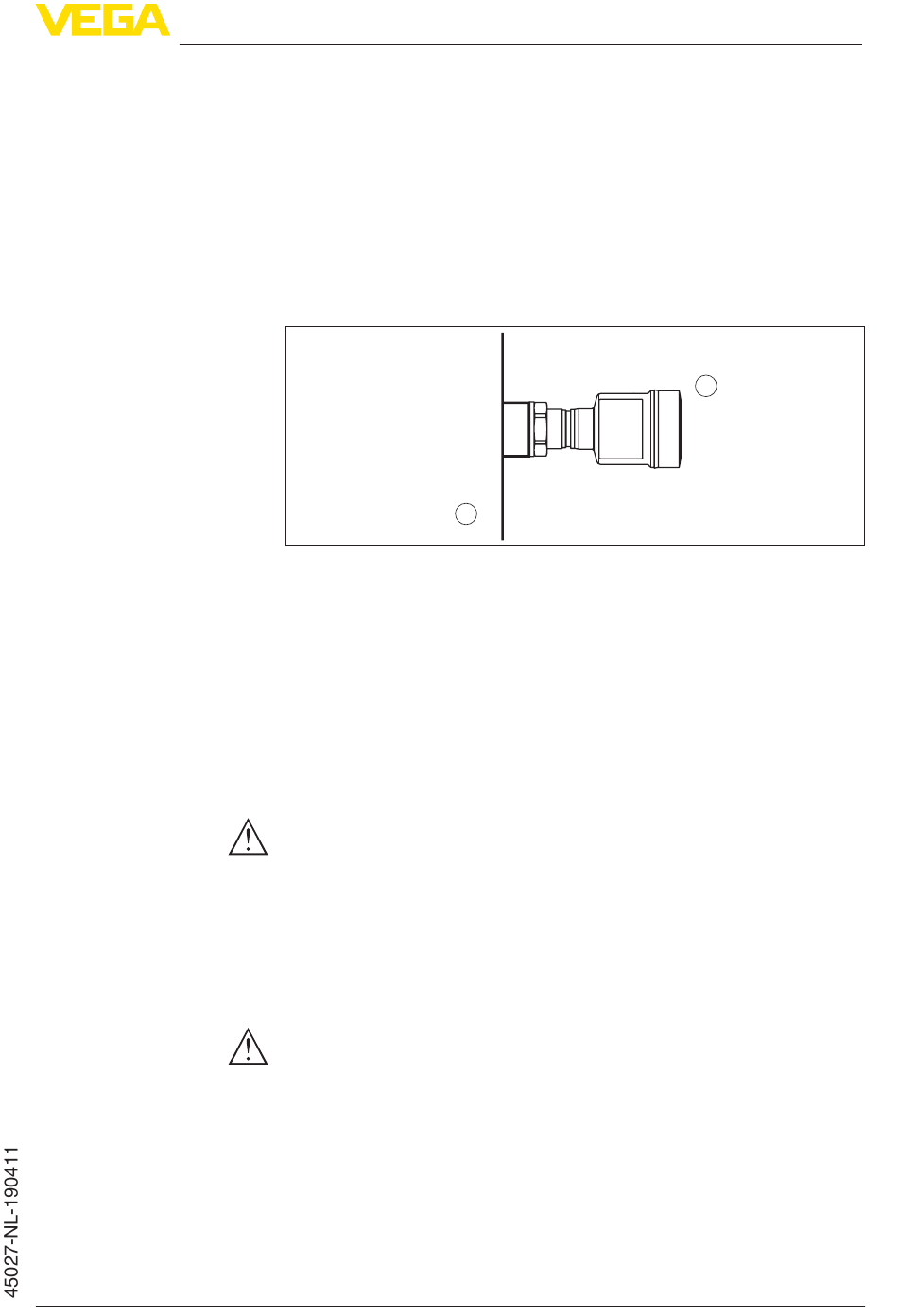

Fig. 10: Temperatuurbereiken
1
Procestemperatuur
2
Omgevingstemperatuur
4.2
Beluchting en drukcompensatie
Het filterelement in de elektronicabehuizing heeft de volgende func-
ties:
•
Beluchting elektronicabehuizing
•
Atmosferische drukcompensatie (bij relatieve drukmeetbereiken)
Opgelet:
Het filterelement zorgt voor een tijdvertraagde drukcompensatie. Bij
snel openen/sluiten van het deksel van de behuizing kan daarom de
meetwaarde gedurende ca. 5 s tot 15 mbar veranderen.
Voor een effectieve beluchting moet het filterelement altijd vrij zijn
van afzettingen. Verdraai daarom bij een horizontale montage de
behuizing zodanig, dat het filterelement naar beneden wijst. Daardoor
is deze beter beschermd tegen afzettingen.
Opgelet:
Gebruik voor het reinigen geen hogedrukreiniger. Het filterelement
kan beschadigd raken en er kan vocht in de behuizing binnendringen.
In de volgende hoofdstukken wordt beschreven, hoe het filterelement
bij de afzonderlijke behuizingsuitvoeringen is gepositioneerd.
1
4 Monteren
2
17
