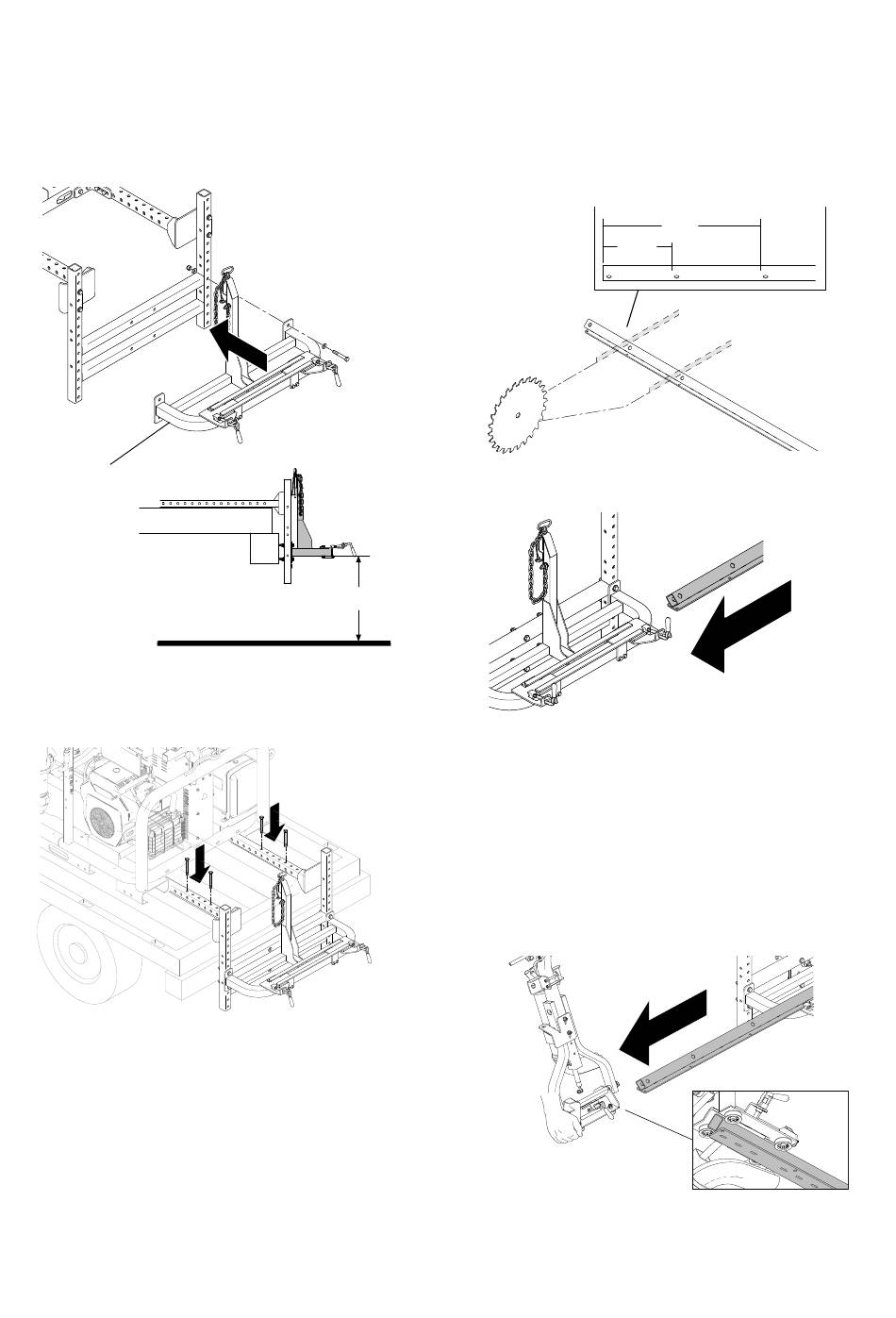

5. Installeer de vastzetbeugel (302) op de
hoogteafstellingsconsole (303). Plaats de
onderzijde van de vastzetbeugel op 21 inch tot 25
inch (53 cm - 63 cm) van de grond. Zorg ervoor dat
de vastzetbeugel waterpas geplaatst is.
302
OPMERKING: Het is aanbevolen om de
bevestigingsconsole aan het frame van het voertuig
te bevestigen doorheen het laadbed van het voertuig.
Installatie van de schuifbalk (24G630)
De schuifbalk is 87,75 inch (2,2 m) lang. De schuifbalk
wordt geleverd om bredere voertuigen uit te rusten. De
balk kan ingekort worden op 75,75 inch (1,9 m) lang of
60 inch (1,5 m) lang om de verschillende
voertuiggroottes uit te rusten.
3A1743D
ti16960a
21 inch - 25 inch
53 cm - 63 cm
ti16787a
ti16916a
1. Om de balk te verkorten tot een lengte van 75,75
inch, zaagt u 12 inch van het uiteinde van de balk in
de richting van het volgende gat in de balk. Om de
balk te verkorten tot een lengte van 60 inch, zaagt u
27,75 inch van het uiteinde van de balk in de
richting van het derde gat zoals hieronder getoond.
12 inch
2. Nadat u de gewenste lengte bepaald heeft, schuift u
de balk in de console op het kanaal.
Installatie van de pistoolarm (24G628, 24G629)
1. Plaats de pistoolarmassemblage naast het voertuig.
2. Trek de schuifbalk uit aan de zijde van het voertuig
waar de pistoolarm zich bevindt. Til de pistoolarm
op en houd de dwarse console in de positie zoals
hieronder getoond. Schuif de balk door de wielen,
zodat ze in de gleuf van de schuifbalk bevestigd
zitten zoals hieronder getoond.
Instellingen
27,75 inch
ti16647a
ti15959a
ti16600a
