Installatie-instructies voorste
richtinstrument

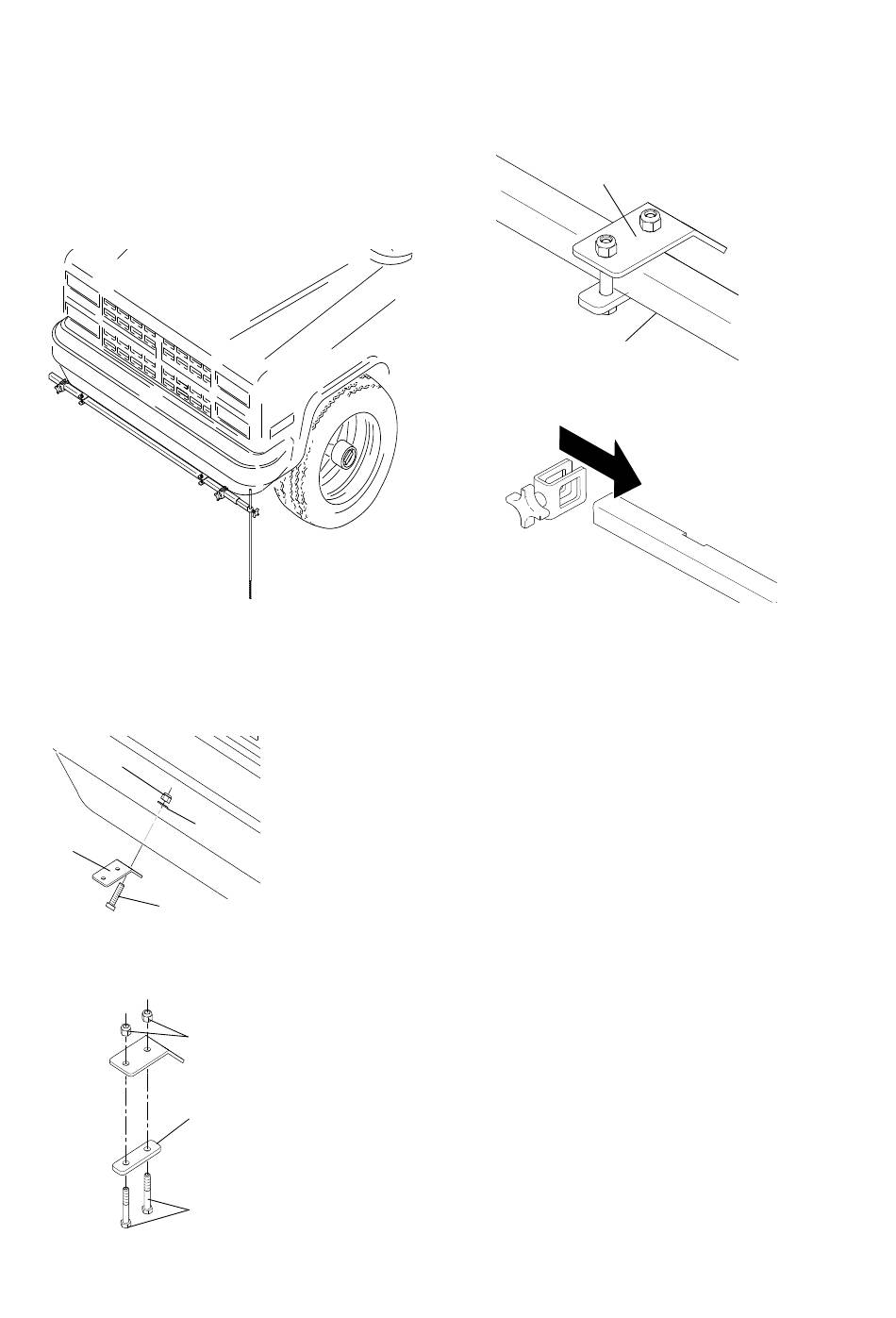

1. Bepaal een zone op het voertuig om het
RoadPak-richtsysteem te bevestigen, waarmee de
gebruiker de indicatiestok kan zien vanuit rijpositie of met
behulp van het camerasysteem voor zicht op de weg.
2. Boor indien nodig twee gaten van 9/16 inch op de
gewenste locatie.
3. Monteer de bevestigingsconsole (355) op de
gewenste locatie met bout (359), afdichtingsring
(360) en moer (361).
361
355
359
4. Bevestig de grendelstang (6) handmatig aan de
bevestigingsconsole (355) met bouten (357) en
moeren (358).
18
ti16408a
360
ti16927a
358
6
357
ti16926a
5. Schuif de draagbalk (351) door de consoles (355)
en maak de bevestigingen vast om het veilig op zijn
plaats te houden.
355
351
6. Monteer de verlengklem op de draagbalk.
7. Schuif de indicatiestok (362) in de geleidende
verlengarm (352) en bevestig aan de hand van de
knop(354).
8. Stel de indicatiestok af door de verlengklemmen
losser te maken en de geleidende verlengarm (352)
in de gewenste positie te schuiven. Bevestig door
de knop vast te draaien (354).
Het voorste mechanische
geleidingssysteem installeren en richten
(optioneel)
Zie handleiding geleidingssysteem.
Het videogeleidingssysteem installeren en
richten (optioneel)
Zie handleiding camerasysteem zicht op de weg.
Lierset installeren (optioneel)
Zie handleiding lierset.
ti17000a
ti16925a
3A1743D
