De stickers aanbrengen
(uitsluitend voor
CE-machines)
Benodigde onderdelen voor deze stap:
1
Waarschuwingssticker
1
CE-sticker
1
Productiejaar sticker
Procedure
Op machines die moeten voldoen aan CE-normen
dient u de waarschuwingssticker (127-6647 [voor
model 30885] of 127-6648 [voor model 30887]), de
CE-sticker en de sticker met het productiejaar te
vervangen

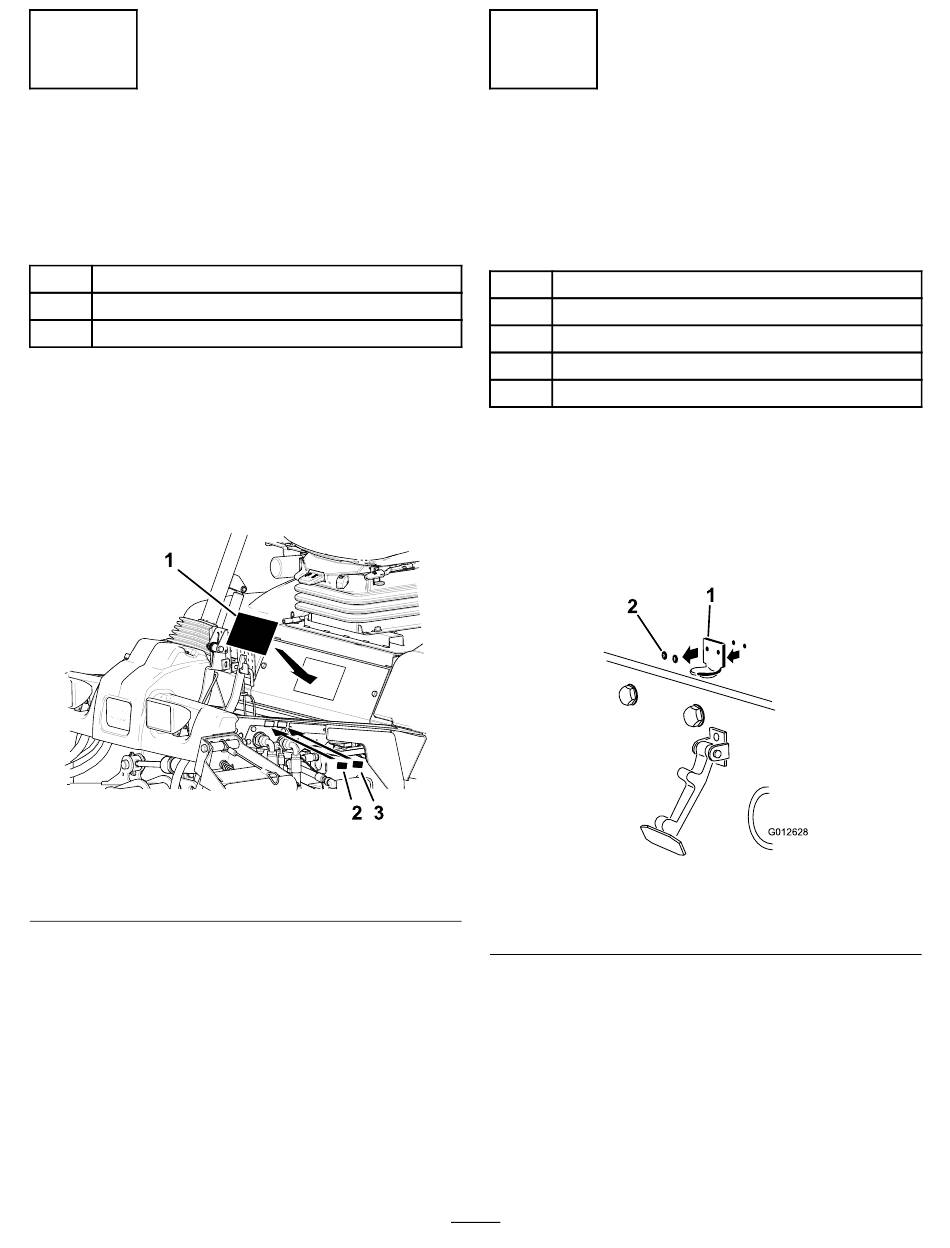

(Figuur
3).
1. Waarschuwingssticker
2. CE-sticker
Figuur 3
3. Productiejaar sticker
2
De motorkapvergrendeling
monteren
Alleen CE-machines
Benodigde onderdelen voor deze stap:
1
Beugel van motorkapvergrendeling
2
Popnagel
1
Ring
1
Schroef (¼" x 2")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling.
2.
Verwijder de 2 popnagels waarmee de
motorkapvergrendeling aan de motorkap is
bevestigd
g279018
1. Beugel van
motorkapvergrendeling
3.
Verwijder de beugel van de motorkapvergrende-
ling van de motorkap.
4.
Plaats de beugel van de CE-vergrendeling en
de beugel van de motorkapvergrendeling op
de motorkap en lijn de montageopeningen uit
(Figuur
5).
Opmerking:
moet zich tegen de motorkap aan bevinden.
Verwijder de bout en moer niet van de arm van
de vergrendelbeugel.
13
(Figuur
4).
Figuur 4
2. Popnagels
De beugel van de vergrendeling
g012628
