smeermiddel tot aan de onderkant van de opening
komt.
7. Plaats de controleplug terug.
Smeerolie van de tandwielkast
van de achteras controleren
Onderhoudsinterval: Om de 400 bedrijfsuren U moet het
smeeroliepeil controleren voordat u de
machine voor de eerste keer in gebruik
neemt, en daarna om de 400 bedrijfsuren.
Aanbevolen smeermiddel: hoogwaardige SAE 85W-140
transmissieolie
Asinhoud: 0,5 liter
1. Plaats de machine op een horizontaal oppervlak.
2. Verwijder de controle/vulplug aan de linkerzijde
van de tandwielkast
transmissieolie tot aan de onderkant van de opening
komt. Als het peil te laag is, vult u voldoende
transmissieolie bij totdat het peil de onderkant van de
opening bereikt.
1. Tandwielkast
Toespoor achterwielen
controleren
Onderhoudsinterval: Om de 800 bedrijfsuren/Jaarlijks
(houd hierbij de kortste periode aan)
1. Meet de afstand hart-op-hart van het toespoor (ter
hoogte van de assen) aan de voorzijde en de achterzijde
van de stuurwielen
Opmerking: De afstand aan de voorzijde moet 3 mm
korter zijn dan de gemeten afstand aan de achterzijde.
(Figuur
52) en controleer of de

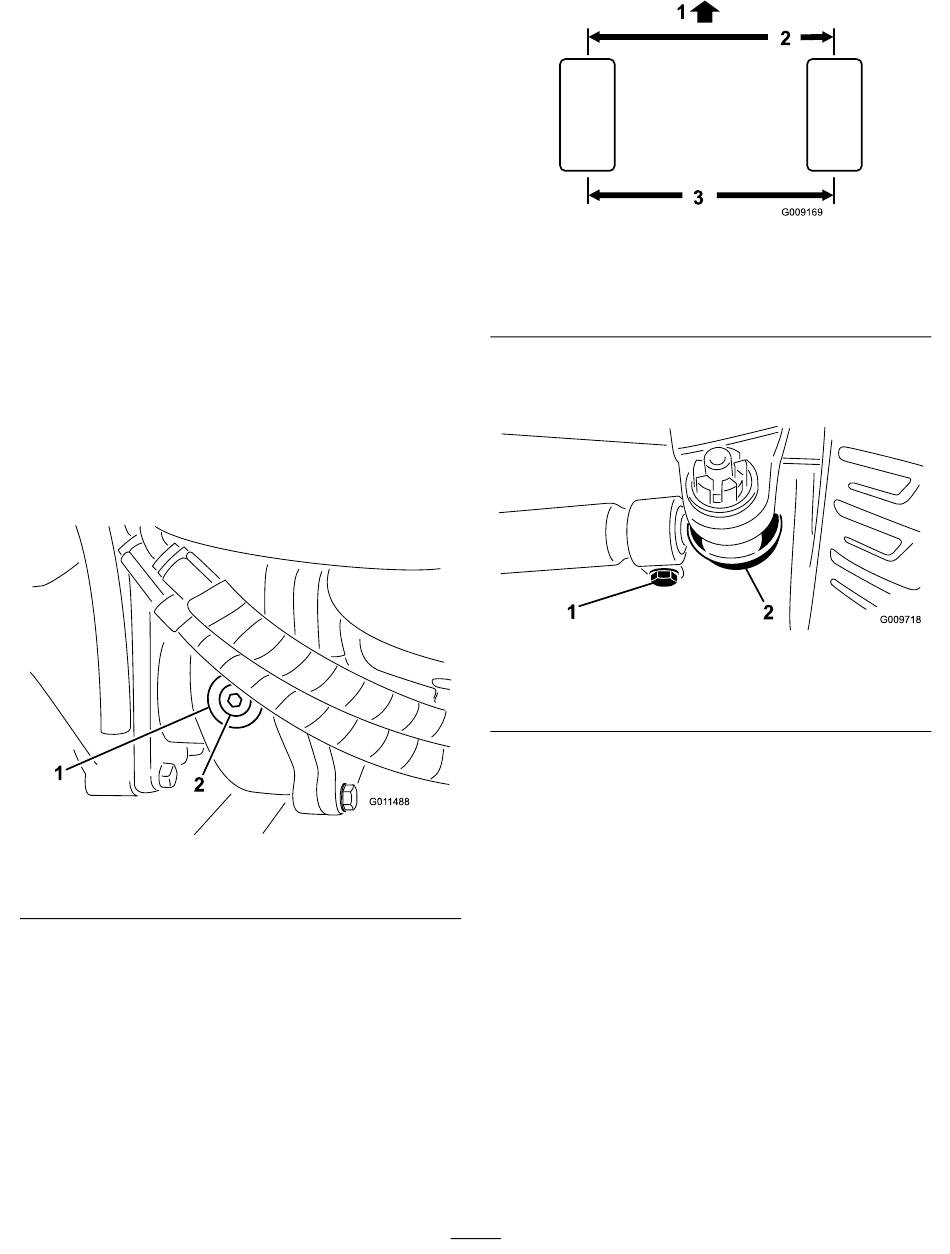

Figuur 58
2. Controle-/vulplug
(Figuur
59).
1. Voorkant van de machine
2. 3 mm minder dan de
achterzijde van het wiel
2. Om het toespoor af te stellen, moet u de pen en moer
van één van de kogelverbindingen van de spoorstang
verwijderen
1. Klem van de trekstang
3. Verwijder de kogelverbinding van de trekstang uit de
steun van de differentieelbehuizing.
4. Draai de klemmen aan beide uiteinden van de
spoorstangen los
g011488
5. Draai de losgezette kogelverbinding 1 hele slag naar
binnen of naar buiten.
6. Zet de klem vast op het losse uiteinde van de trekstang.
7. Draai de complete trekstang 1 hele slag in dezelfde
richting (naar binnen of naar buiten).
Opmerking: Zet de klem vast op het aangesloten
uiteinde van de trekstang.
8. Plaats de kogelverbinding in de steun van de
differentieelbehuizing en draai de moer met de hand
vast.
9. Meet het toespoor.
10. Indien nodig nogmaals afstellen.
11. Draai de moer vast en monteer een nieuwe pen als de
afstelling correct is.
52
Figuur 59
3. Afstand hart-tot-hart
(Figuur
60).
Figuur 60
2. Kogelverbinding van
trekstang
(Figuur
60).
