Onderhoud van het
maaidek
De maaidekken van de
machine verwijderen
1. Ontkoppel de hydraulische motor en verwijder deze
van het dek
(Figuur
zodat deze niet vuil wordt.

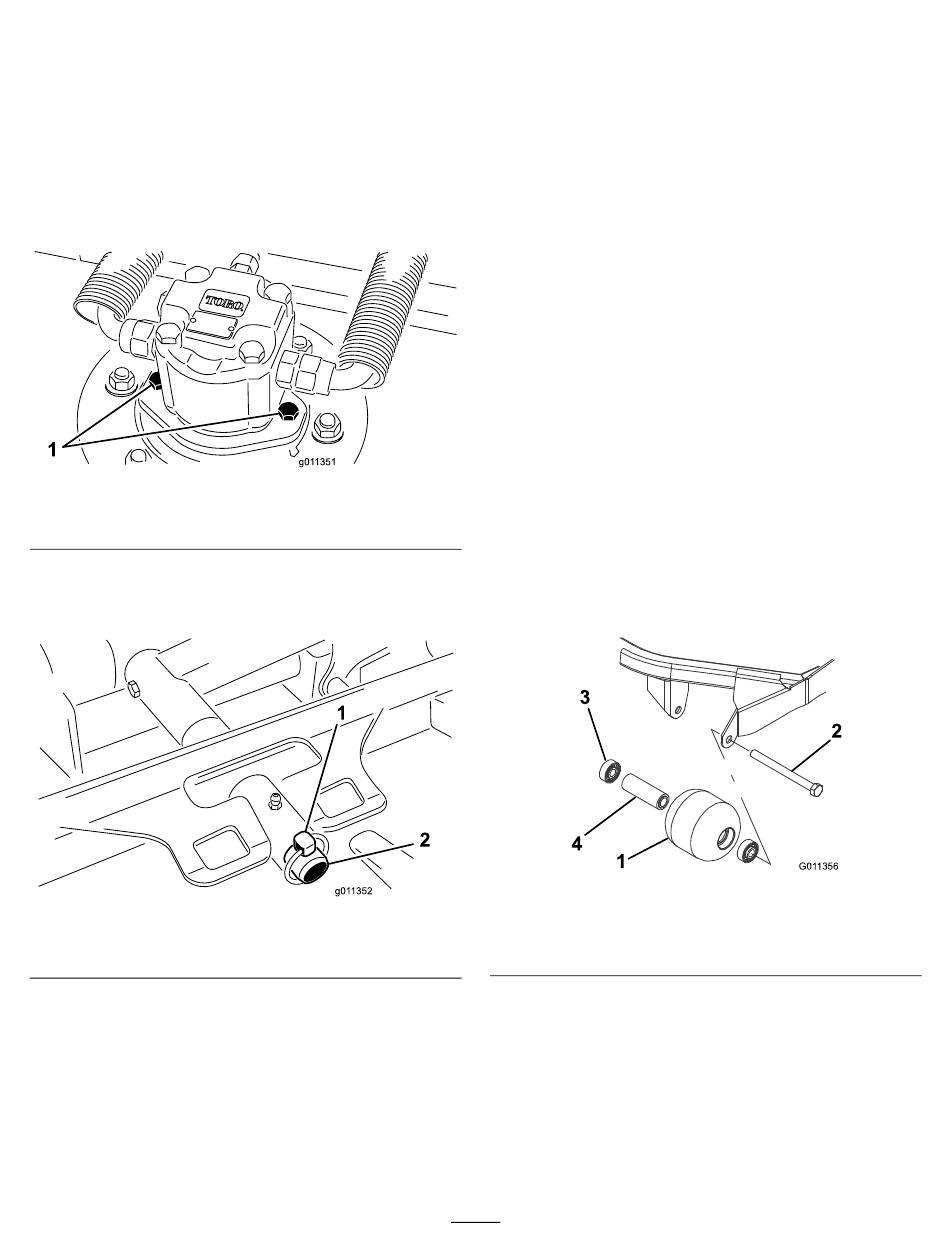

Figuur 69
1. Montageschroeven van de motor
2. Verwijder de lynchpen (of de borgmoer – model
30874) waarmee het draagframe van het maaidek aan
de draaipen van de hefarm is bevestigd
Figuur 70
1. Lynchpen
3. Rol het maaidek bij de machine vandaan.
69). Bedek de bovenzijde van de as
(Figuur
2. Draaipen van hefarm
De maaidekken op de machine
monteren
1. Plaats het maaidek vóór de tractie-eenheid.
2. Schuif het draagframe van het maaidek op de draaipen
van de hefarm
de pen met de borgpen (of borgmoer – model 30874).
3. Installeer de hydraulische motor op het dek
69). Controleer of de O-ring zich op de juiste plaats
bevindt en niet beschadigd is.
4. Smeer de as.
Onderhoud van de voorrol
Controleer de voorrol op slijtage, wiebelen of klemmen. Voer
onderhoud uit op de rol of de onderdelen ervan of vervang
deze als u dergelijke zaken aantreft.
De voorrol demonteren
1. Verwijder de montagebout van de rol
g011351
2. Sla een drevel door het uiteinde van de rolbehuizing en
sla het lager aan de tegenovergelegen zijde eruit door
beurtelings aan beide zijden van de binnenste loopring
van het lager te tikken.
Opmerking: U moet een lipje van de binnenste
loopring van 1,5 mm zien.
70).
3
4
g011352
1. Voorrol
2. Montagebout
3. Druk het tweede lager eruit met een pers.
4. Controleer de rolbehuizing, de lagers en het
afstandsstuk van het lager op schade
71). Vervang beschadigde onderdelen en zet de
rolconstructie weer in elkaar.
59
(Figuur
70). Bevestig het maaidek aan
1
Figuur 71
3. Lager
4. Afstandsstuk van lager
(Figuur
(Figuur
71).
2
G011356
g011356
(Figuur
