4 - GEBRUIKERSINTERFACE: OVERZICHT
4.1 - Display van touchscreen
De SmartVu
is een 4.3"-kleurentouchscreen met snelle weergave
TM
van alarmen, huidige bedrijfsstatus van de eenheid, enz. Het maakt
het gebruik mogelijk van webconnectiviteit en taalondersteuning van
de klant (weergegeven regelparameters in de taal die is geselecteerd
door de gebruiker).
Als het touchscreen een tijdje niet gebruikt wordt, wordt het scherm
zwart. Het regelsysteem is altijd actief en de gebruiksmodus blijft
ongewijzigd. Druk op een willekeurige plek op het scherm en het
beginscherm wordt weergegeven.
Het SmartVu™ aanraakscherm is vervangen door het
SmartVu™ 2.0 aanraakscherm. Het uiterlijk van het SmartVu™
scherm kan enigszins verschillen afhankelijk van de versie van
het aanraakscherm dat op de machine is geïnstalleerd. Gelieve
hoofdstuk 4.4 te raadplegen voor units met een SmartVu™ 2.0
aanraakscherm.
4.2 - SmartVu™ aanraakscherm
Het wordt aanbevolen een stift te gebruiken voor navigatie d.m.v. het
touchscreen.

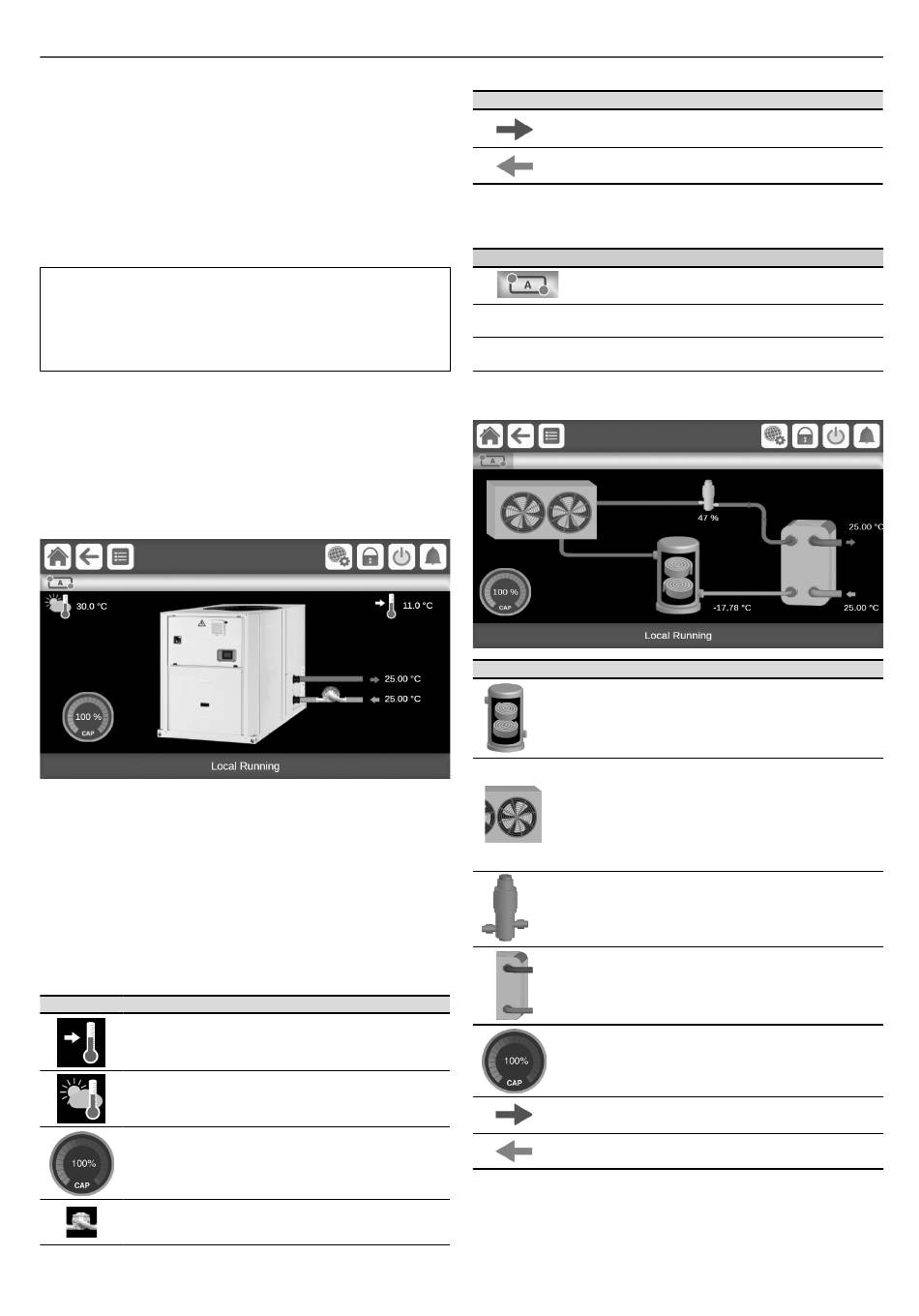

Beginscherm (schematisch overzicht)
Het beginscherm vormt het startpunt van de regelaar. Het is tevens
het eerste scherm dat wordt weergegeven nadat de gebruikersinterface
is gestart.
(1)
(2)
(3)
Voorbeeld: beginscherm (webinterface)
De afbeelding van het hierboven getoonde schematische overzicht omvat de ondertitel
die alleen wordt getoond, wanneer de regelaar is benaderd via de webinterface. De
foto van de koelmachine dient uitsluitend ter illustratie en kan afwijken van de
daadwerkelijke uitvoering van de koelmachine op de locatie. De afbeelding op het
beginscherm vertegenwoordigt de hele serie 30RB_R/30RQ_R-koelmachines.
Legenda:
1. Systeemtoetsen (zie paragraaf 4.5)
2. Schematische overzicht/circuitschema
3. Informatieberichtvak (zie paragraaf 4.3)
Via het beginscherm kunt u de algemene gegevens over de werking
van de koelmachine en de bedrijfsomstandigheden in de gaten
houden.
Pictogram Beschrijving
Setpoint: deze parameter geeft het huidige setpoint weer.
Druk op dit pictogram om het setpoint te wijzigen (alleen
mogelijk als u ingelogd bent; zie paragraaf 5.7).
Buitenluchttemperatuur (BLT): deze parameter wordt
alleen weergegeven bij eenheden met BLT-sensor.
Vermogen van de eenheid: de meter toont het huidige
vermogen van de eenheid.
Pompstatus: druk op het pictogram om naar de
pompparameters te gaan. De afbeelding van de pomp
beweegt wanneer de pomp 'aan' staat.
Pictogram Beschrijving
Wateruittredetemperatuur: deze parameter toont de
huidige wateruittredetemperatuur.
Waterintredetemperatuur: deze parameter toont de
huidige waterintredetemperatuur.
Circuit schema
Het circuitschema is alleen beschikbaar in een PC-webbrowser.
Toets*
Beschrijving
Circuitschema:
circuitschema te gaan.
De groene lichten in de hoeken van het circuitpictogram
betekenen dat het circuit momenteel in bedrijf is.
De grijze lichten in de hoeken van het circuitpictogram betekenen
dat het circuit momenteel gestopt is.
* De letter in het circuitpictogram staat voor het circuit. Zo staat 'A' voor circuit A en
'B' voor circuit B. Houd er rekening mee dat de subsysteemtoetsen alleen worden
getoond in een webbrowser.
(2)
Pictogram Beschrijving
De (1) compressor wordt gebruikt om het gasvormig
koudemiddel van de compressor samen te persen en in
een hogedrukgas om te zetten. De afbeelding beweegt als
tenminste één scrollcompressor in het circuit in bedrijf is.
(2) Condensor is een warmtewisselaar die wordt gebruikt
om warmte af te voeren door de hogedrukgassen af te
koelen en gebruik te maken van het condenseren van de
dampen tot een vloeistof. De ventilatoren van de condensor
bewegen als de ventilatoren draaien.
Het aantal ventilatoren in de afbeelding kan afwijken van het
daadwerkelijke aantal ventilatoren van de eenheid. Het toerental
van de ventilatoren geeft niet het daadwerkelijke toerental weer.
De (3) EXV dient om de stroming van het koudemiddel in
de verdamper te regelen. Het circuitschema geeft de
huidige positie van het elektronisch expansieventiel weer.
De ventielpositie wordt weergegeven in %, waarbij 0% voor de
gesloten positie en 100% voor de open positie staat.
(4) Verdamper absorbeert warmte van de vloeistof (zuiver
water of brijn), en doet het tegengestelde van de condensor
die de warmte uit de eenheid afvoert. Verdampers zetten
vloeibaar koudemiddel om in damp.
Circuitcapaciteit: de meter toont de huidige capaciteit
van het circuit.
Wateruittredetemperatuur: deze parameter toont de
huidige wateruittredetemperatuur.
Waterintredetemperatuur: deze parameter toont de huidige
waterintredetemperatuur.
druk op deze toets om naar het
(3)
(1)
(4)
