Verdeelstukken 288219 en 288220
6. In een circulatiesystem moet u een elektrisch
geleidende materiaalslang aansluiten op de
materiaaluitlaat (G) van het pistool.
In een systeem zonder circulatie: moet u de materiaal-
uitlaatfitting van het pistool (G) verwijderen en de
meegeleverde buisplug (109) in de uitlaatpoort plug-
gen.
VERKLARING
C De luchtinlaat van de cilinder is geschikt voor een buis
met een buitendiameter van 1/4 inch (6,3 mm)
F Materiaalinlaat: 1/4-18 nptf of #5 JIC (1/2-20 unf)
G Materiaaluitlaat (alleen pistool met circulatie): 1/4-18 nptf of #5 JIC
(1/2-20 unf)
G (of F)
VENTILATOR
(FAN)
F
. 5
IG
311667E
C
F (of G)
VERNEVELING
(ATOM)
CILINDER
(CYL)

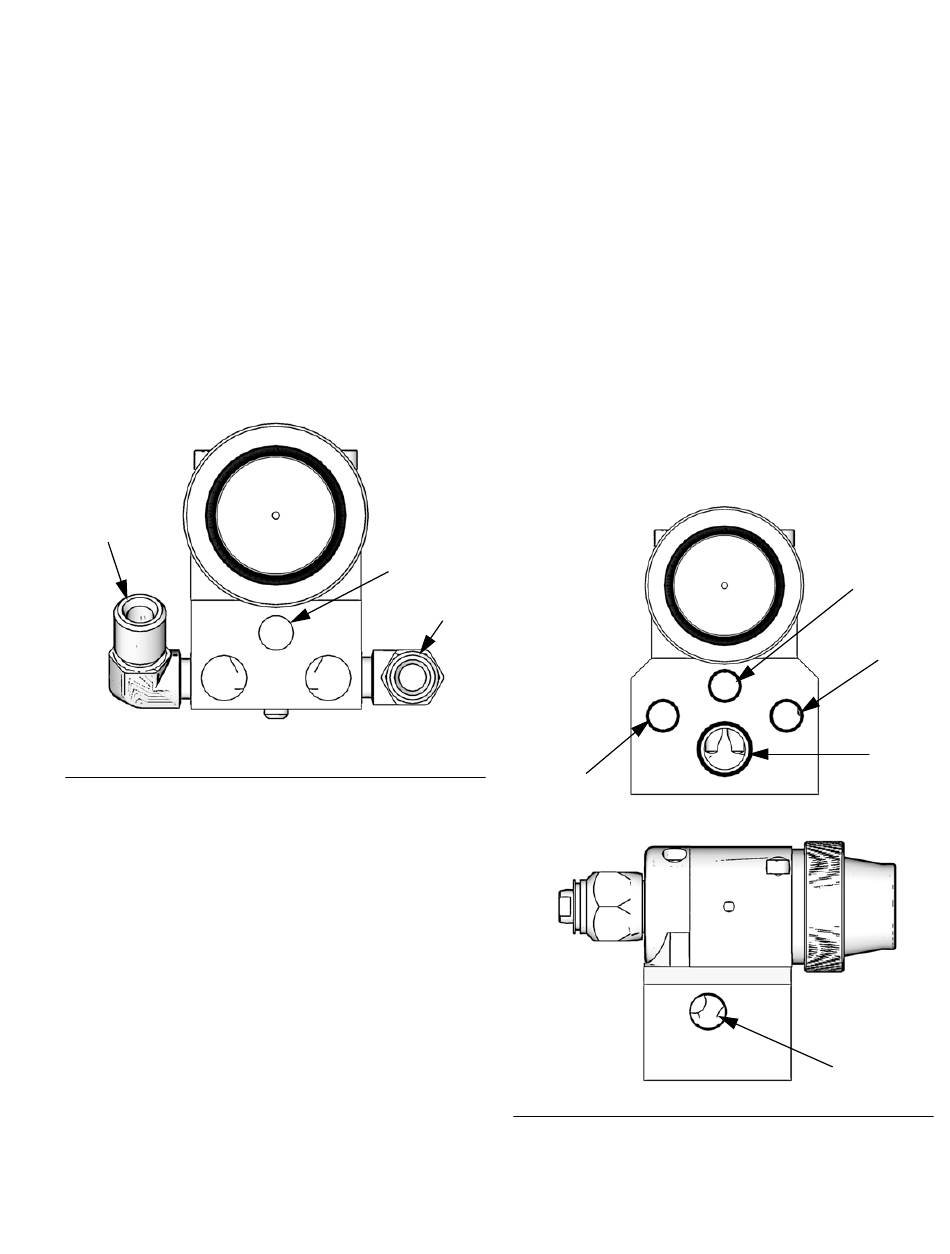

Verdeelstuk 244930
7. Dit verdeelstuk is voorzien van kanalen voor
circulerend water om de temperatuur van het pistool
op peil te houden. De poorten zijn:
•
Zij-inlaat voor water, 1/4 npt(i)
•
Boveninlaat voor water, 1/8 npt(i)
•
Zij-RTD-sensor, 1/8 npt(i)
Zie Toebehoren op blz. 26 voor de beschikbare fittings
en sensoren.
VERKLARING
L Wateruitlaat: 1/8 npt(i)
M Luchtinlaat (naar open ventiel): 1/8 npt(i)
N Materiaalinlaat: 3/8(i)
P Waterinlaat: 1/4 npt(i)
TI8113a
L
F
. 6
IG
Instellingen
M
L
N
TI8115a
P
TI8116a
