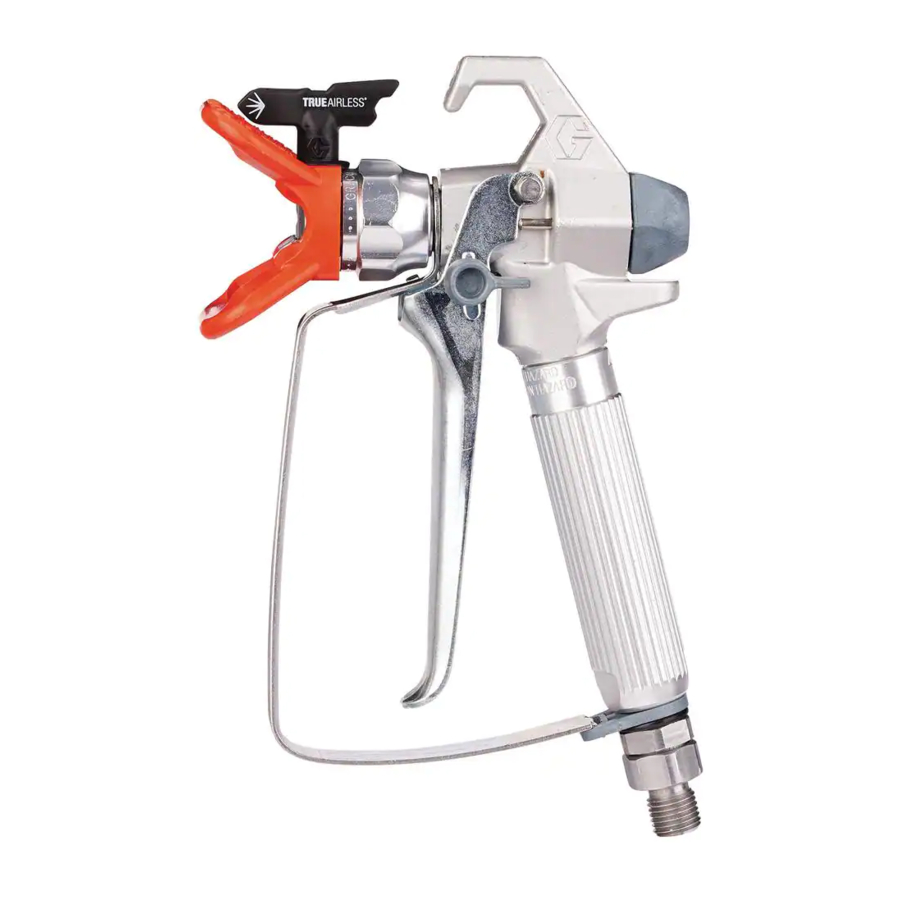

Graco SG2, SG3 Handleiding

Procedure voor drukontlasting

Volg deze Procedure voor drukontlasting wanneer u de opdracht krijgt om de druk te ontlasten, het spuiten te stoppen, de apparatuur te controleren of te onderhouden, of een spuittip te installeren of reinigen.

1. Schakel de stroom uit en draai de drukregelaar van de spuit naar de laagste drukinstelling.
2. Houd het pistool tegen de zijkant van de spoelbak. Knijp het pistool in de bak om de druk te ontlasten.

Als u vermoedt dat de spuittip of slang verstopt is of dat de druk niet volledig is afgelaten na het volgen van de bovenstaande stappen, draai dan ZEER LANGZAAM de borgmoer van de tipbeschermer of de slanguiteindkoppeling los om de druk geleidelijk te ontlasten en draai deze vervolgens volledig los. Verwijder de verstopping in de slang of tip.

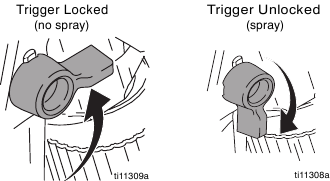

Triggervergrendeling

Om letsel te voorkomen wanneer het pistool niet in gebruik is, moet u altijd de triggervergrendeling van het pistool instellen als het apparaat wordt uitgeschakeld of onbeheerd achtergelaten.

Installatie

Zorg ervoor dat de spuit is uitgeschakeld en losgekoppeld van de stroombron. Raadpleeg de instructiehandleiding van uw spuit voor instructies over priming en spuiten.

Sluit het apparaat aan op de spuit

1. Bevestig de toevoerslang aan de vloeistofuitlaat van de spuit.
2. Bevestig het andere uiteinde van de toevoerslang aan de wartel van het pistool (5). Gebruik twee sleutels (één op de wartel (5) en één op de slang) om alle aansluitingen stevig vast te draaien.
3. Raadpleeg de instructiehandleiding van de spuit voor instructies over priming.

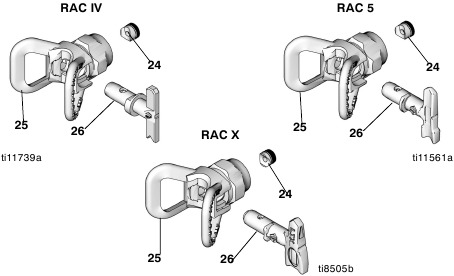

Tip en beschermkap op het apparaat installeren

1. Als de apparatuur recentelijk is gebruikt, ontlast dan de druk. Zet de triggervergrendeling vast.
2. Steek met een potlood of een soortgelijk voorwerp de afdichting (24) in de achterkant van de beschermkap (25).
3. Installeer de beschermkap (25) over het uiteinde van het pistool (1).
4. Plaats de tip (26) in de beschermkap (25). Draai de borgmoer vast.

Bediening

Spuiten

1. Ontgrendel de triggervergrendeling.
2. Zorg ervoor dat de pijlvormige tip (26) naar voren (spuiten) wijst.
3. Houd het pistool loodrecht en ongeveer 30 cm (12 inch) van het oppervlak. Beweeg eerst het pistool en haal dan de trekker (3) over om een testpatroon te spuiten.
4. Verhoog de pompdruk langzaam totdat de dekking uniform en gelijkmatig is (zie de instructiehandleiding van de spuit voor meer informatie).

Spuitpatroon uitlijnen

1. Ontlast de druk. Zet de triggervergrendeling vast.

2. Draai de borgmoer van de beschermkap los.
3. Lijn de beschermkap (25) horizontaal uit om een horizontaal patroon te spuiten.

4. Lijn de beschermkap (25) verticaal uit om een verticaal patroon te spuiten.


Verstoppingen verwijderen

1. Ontlast de druk. Zet de triggervergrendeling vast.

2. Draai de tip (26) 180°. Ontgrendel de triggervergrendeling. Haal de trekker over in een emmer of op de grond om de verstopping te verwijderen.
3. Zet de triggervergrendeling vast. Draai de tip (26) 180° terug naar de spuitstand.

Opruimen

Spoel het pistool na elke werkshift en bewaar het op een droge plaats. Laat het pistool of onderdelen niet achter in water of reinigingsmiddelen.

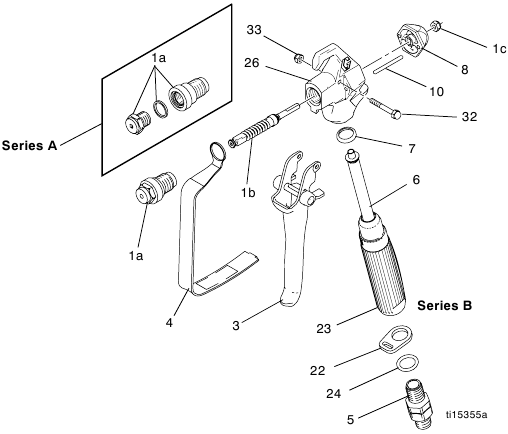

Onderdelen

*Kit 288817 repareert zowel serie A als B pistolen.
1a vervangt deze drie componenten van serie A.

Ref.	Onderdeel	Omschrijving	Aant.
1	288817	KIT, reparatie, pistool (inclusief 1a, 1b, 1c)	1
1a		ZITTING, klep	1
1b		NAALD, pistool	1
1c	115483	MOER, vergrendeling	1
3	243639	TRIGGER, reparatieset inclusief 10, 32, 33
4	195495	BESCHERMKAP, trigger	1
5	238817	KIT, wartel	1
	195384	ADAPTER, pistoolinlaat (SG2)	1
6	288749	FILTER, pistool	1
7	179733	AFDICHTING, huls	1
8	195395	DOP, uiteinde	1
10	115484	PEN, actuator	2
22	113409	HOUDER, beschermkap	1
23	195393	HANDVAT, pistool (SG2)	1
	195788	HANDVAT, pistool (SG3, SG3-E)	1
	195920	HANDVAT, pistool (SG3-A)	1
24	115485	O-RING	1
26	195389	HUIS, vloeistof	1
32	177538	STIFT, trigger	1
33	105334	MOER, vergrendeling, zeskant	1

Vervangende waarschuwingslabels, tags en kaarten zijn kosteloos verkrijgbaar.
Houd deze reserveonderdelen bij de hand om de uitvaltijd te verkorten

Onderhoud

Lees, voordat u onderhoud aan het pistool uitvoert, alle waarschuwingen op de voorpagina van deze handleiding en ontlast de druk.

Filter reinigen/vervangen

1. Ontlast de druk. Zet de triggervergrendeling vast.

2. Koppel de vloeistofslang los van het pistool bij de wartel (5).
3. Koppel de triggerbeschermer (4) los van de beschermkaphouder (22).
4. Schroef het handvat (23) los van het pistool (1).
5. Verwijder het filter (6) via de bovenkant van het handvat (23).
6. Reinig het filter (6). Gebruik een zachte borstel om overtollig vuil los te maken en te verwijderen.
7. Plaats het schone filter (6) in het handvat (23).
8. Bevestig het handvat (23) opnieuw aan het pistool (1). Draai stevig vast.
9. Sluit de triggerbeschermer (4) weer aan op de beschermkaphouder (22).

Naald vervangen

1. Druk ontlasten. Vergrendel de trekker.

2. Verwijder de punt (26) en de beschermkap (25) van het pistool (1).
3. Koppel de vloeistofslang los van het pistool bij de wartel (5).
4. Knijp in de trekker terwijl u de diffuser losdraait.
5. Verwijder de borgmoer en de eindkap.
6. Tik de naald eruit.
7. Gebruik een zachte borstel om de interne kanalen van het pistool te reinigen.
8. Vet de o-ringen van de nieuwe naald in met een niet-siliconenvet.
9. Geleid de nieuwe naald (15b) door de voorkant van het pistool.
10. Plaats de eindkap en de borgmoer losjes.
11. Breng voor de naaldbehuizing (15a) middelsterke (blauwe) draadafdichting aan op de schroefdraad.
12. Knijp in de trekker tijdens het plaatsen van de naaldbehuizing. Aandraaimoment tot 26-32 ft-lb (35-43 N•m).
13. Houd het pistool met het mondstuk naar boven gericht.
14. Vergrendel de trekker.
15. Draai de borgmoer (a) met de klok mee totdat u de trekker (3) iets omhoog ziet en voelt gaan.
16. Draai de borgmoer (a) 3/4 slag tegen de klok in.
    OPMERKING: Wanneer de naald correct is afgesteld, kan de trekker vrij bewegen.
17. Sluit de vloeistofslang aan. Plaats de punt (26) en de beschermkap (25).
18. Breng de spuit onder druk. Zie de gebruiksaanwijzing van de spuit.
19. Richt het spuitpistool in een emmer totdat er vloeistof uit het pistool stroomt.
20. Laat de trekker (3) los. De vloeistofstroom moet onmiddellijk stoppen.
21. Vergrendel de trekker.
22. Richt het pistool in een emmer. Haal de trekker over. Er mag geen vloeistof uitstromen.
23. Als het pistool niet voldoet aan de tests, stappen 19 en/of 21, ontlast u de druk en koppelt u de slang los. Stel de naald opnieuw af. Herhaal de tests.

Technische gegevens

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Raadpleeg de handleiding van uw spuittoestel voor drukontlasting, priming en spuitinstructies. Bewaar deze instructies.

Maximale werkdruk: 3600 psi (248 bar, 24,8 MPa)

- Voor het aanbrengen van architecturale verven en coatings -
De volgende waarschuwingen zijn voor het opzetten, gebruiken, aarden, onderhouden en repareren van deze apparatuur. Het uitroepteken waarschuwt u voor een algemene waarschuwing en gevaarsymbolen verwijzen naar procedurespecifieke risico's. Raadpleeg deze waarschuwingen. Aanvullende, productspecifieke waarschuwingen kunnen in de hele handleiding worden gevonden waar van toepassing.

WAARSCHUWINGEN

GEVAAR VOOR HUIDINJECTIE
Hoge druk vloeistof uit het pistool, slang lekkages, of gescheurde onderdelen zal de huid doorboren. Dit ziet er misschien uit als een snee, maar het is een ernstig letsel dat kan leiden tot amputatie. Roep onmiddellijk chirurgische hulp in.

• Richt het pistool niet op iemand of op een deel van het lichaam.
• Houd uw hand niet over de spuittip.
• Stop of buig lekken niet af met uw hand, lichaam, handschoen of doek.
• Spuit niet zonder gemonteerde tipbescherming en trekkerbeugel.
• Activeer de trekkerslot wanneer u niet aan het spuiten bent.
• Volg de procedure voor drukverlaging in deze handleiding, wanneer u stopt met spuiten en vóór het reinigen, controleren of onderhouden van apparatuur.

BRAND- EN EXPLOSIEGEVAAR
Brandbare dampen, zoals oplosmiddel- en verfdampen, in de werkruimte kunnen ontbranden of exploderen. Om brand en explosie te helpen voorkomen:

• Gebruik apparatuur alleen in een goed geventileerde ruimte.
• Elimineer alle ontstekingsbronnen, zoals controlelampjes, sigaretten, draagbare elektrische lampen en plastic afdekzeilen (potentiële statische vonken).
• Houd de werkruimte vrij van vuil, inclusief oplosmiddelen, vodden en benzine.
• Sluit geen stekkers aan of los, of zet geen stroom- of lichtschakelaars aan of uit als er brandbare dampen aanwezig zijn.
• Aard alle apparatuur in de werkruimte. Zie de instructies voor Aarding.
• Gebruik alleen geaarde slangen.
• Houd het pistool stevig tegen de zijkant van een geaarde emmer wanneer u in de emmer spuit.
• Als er statische vonken zijn of u een schok voelt, stop de werkzaamheden onmiddellijk. Gebruik de apparatuur niet totdat u het probleem hebt geïdentificeerd en verholpen.
• Houd een werkende brandblusser in de werkruimte.

GEVAAR VOOR MISBRUIK VAN APPARATUUR
Misbruik kan leiden tot de dood of ernstig letsel.

• Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs of alcohol.
• Overschrijd de maximale werkdruk of temperatuur van het systeemonderdeel met de laagste waarde niet. Zie Technische gegevens in alle handleidingen van de apparatuur.
• Gebruik vloeistoffen en oplosmiddelen die compatibel zijn met bevochtigde onderdelen van de apparatuur. Zie Technische gegevens in alle handleidingen van de apparatuur. Lees de waarschuwingen van de fabrikant van vloeistoffen en oplosmiddelen. Vraag voor volledige informatie over uw materiaal MSDS-formulieren aan bij de distributeur of detailhandelaar.
• Controleer de apparatuur dagelijks. Repareer of vervang versleten of beschadigde onderdelen onmiddellijk met alleen originele vervangingsonderdelen van de fabrikant.
• Wijzig of modificeer de apparatuur niet.
• Gebruik de apparatuur alleen voor het beoogde doel. Neem contact op met uw distributeur voor informatie.
• Leid slangen en kabels weg van verkeersgebieden, scherpe randen, bewegende onderdelen en hete oppervlakken.
• Knik of buig slangen niet te veel en gebruik slangen niet om apparatuur te trekken.
• Houd kinderen en dieren uit de buurt van de werkruimte.
• Leef alle toepasselijke veiligheidsvoorschriften na.

GEVAAR VOOR ONDER DRUK STAANDE ALUMINIUM ONDERDELEN
Gebruik geen 1,1,1-trichloorethaan, methyleenchloride, andere gehalogeneerde koolwaterstof oplosmiddelen of vloeistoffen die dergelijke oplosmiddelen bevatten in onder druk staande aluminium apparatuur. Dergelijk gebruik kan ernstige chemische reacties en apparatuurbreuk veroorzaken, en leiden tot de dood, ernstig letsel en schade aan eigendommen.

PERSOONLIJKE BESCHERMINGSAPPARATUUR
U moet geschikte beschermingsmiddelen dragen bij het bedienen, onderhouden van of in de bedrijfsruimte van de apparatuur om u te helpen beschermen tegen ernstig letsel. Deze apparatuur omvat, maar is niet beperkt tot:

• Beschermende bril
• Kleding en ademhalingsapparaat zoals aanbevolen door de fabrikant van vloeistoffen en oplosmiddelen
• Handschoenen
• Gehoorbescherming

Neem voor volledige garantie-informatie contact op met uw plaatselijke Graco-distributeur, bel de klantenservice van Graco:
1-800-690-2894 of bezoek onze website: www.graco.com.
Alle schriftelijke en visuele gegevens in dit document weerspiegelen de meest recente productinformatie die beschikbaar is op het moment van publicatie.
Graco behoudt zich het recht voor om op elk moment zonder kennisgeving wijzigingen aan te brengen.

Graco Hoofdkantoor: Minneapolis
Internationale kantoren: België, China, Japan, Korea

GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA

www.graco.com
