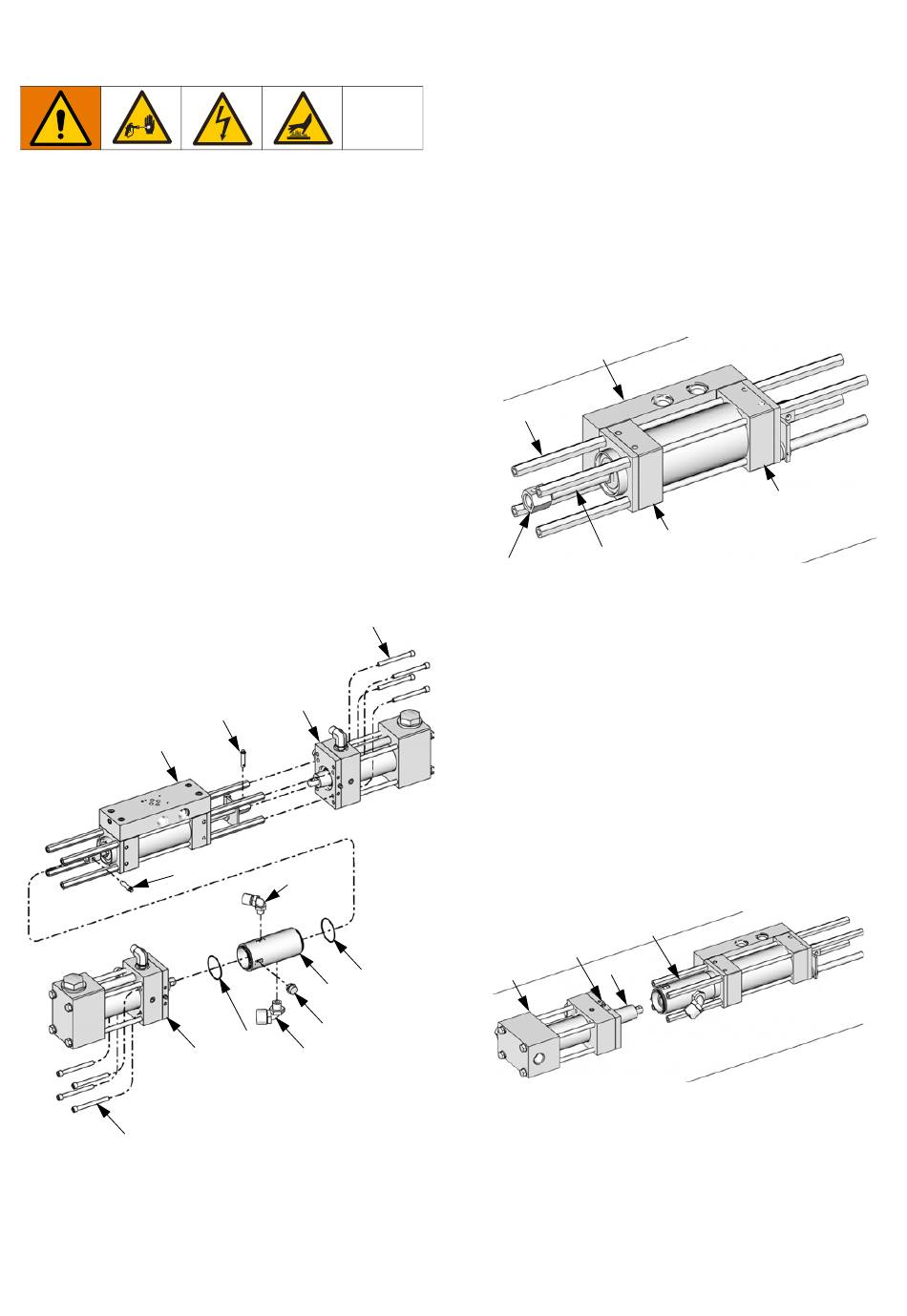

Demontage van pomplijn
1. Verwijder de plugfitting (206) uit de smeercilinder
(205).
2. Steek de trekhaakpenverwijderaar 296607 door
de opening in de smeercilinder (205) en schroef
de verwijderaar in de linker trekhaakpen (219).
Trek de trekhaakpen uit de trekhaak (117).
3. Gebruik de inbussleutel om de vier
cilinderkopschroeven met binnenzeskant (203)
te verwijderen uit de linker doseerpomp (202).
Verwijder de linker doseerpomp.
4. Verwijder de smeercilinder (205).
5. Schroef de penverwijderaar 296607 in de rechter
trekhaakpen (219). Trek de trekhaakpen uit de
trekhaak (117).
6. Gebruik de inbussleutel om de vier
cilinderkopschroeven met binnenzeskant (203)
te verwijderen uit de rechter doseerpomp (202).
Verwijder de rechter doseerpomp.
201
219
203
312551R
203
202
219
207
204
205
206
204
202
208
ti13870a
Hermontage van pomplijn
1. Schuif de hydraulische zuiger (104) in de
hydraulische cilinder (201) uit tot zijn meest linkse
positie. Het linkeruiteinde van de linkse trekhaak
(117) moet ongeveer op één lijn liggen met het
linkeruiteinde van de afstandsstukken (113).
Zie de volgende figuur.
2. Plaats de hydraulische cilinder (201) op een vlak
oppervlak waarbij zowel de verdeler (125) als
de poortblokken (116) het oppervlak aanraken.
De twee hoofdpoorten in de verdeler moeten
naar boven gericht zijn. Zie de volgende figuur.
125
113
104
117
3. Plaats de kniefittingen (207, 208) in de smeercilinder
(206) en breng de smeercilinder aan over de linker
trekhaak (117). Vergewis u ervan dat de opening van
de trekhaakpen in de smeercilinder verticaal is,
op één lijn met de opening in de linker trekhaak.
4. Plaats de linker doseerpomp (202) op een vlak
oppervlak met het brede uiteinde van de uitlaatflens
(26) naar beneden gericht.
5. Gebruik de trekhaakpenverwijderaar 296607 om de
zuigerstang (28) van de doseerpomp uit te schuiven
tot de aanslag. Vergewis u ervan dat de opening in
de doseerpomp verticaal is, op één lijn met de
opening in de linker trekhaak en de smeercilinder.
206
35
28
26
Repareren
116
116
ti13871a
ti13875a
7
