Demontage van pompbasis
Demonteer de pompbasis jaarlijks en maak ze schoon.
Voor pomplijn P7758-255773: demonteer en reinig de
pompbasis om de zes maanden.
1. Ontlast de druk, pagina 6.
2. Zet de netvoeding UIT en sluit de stroom aan de bron
af.

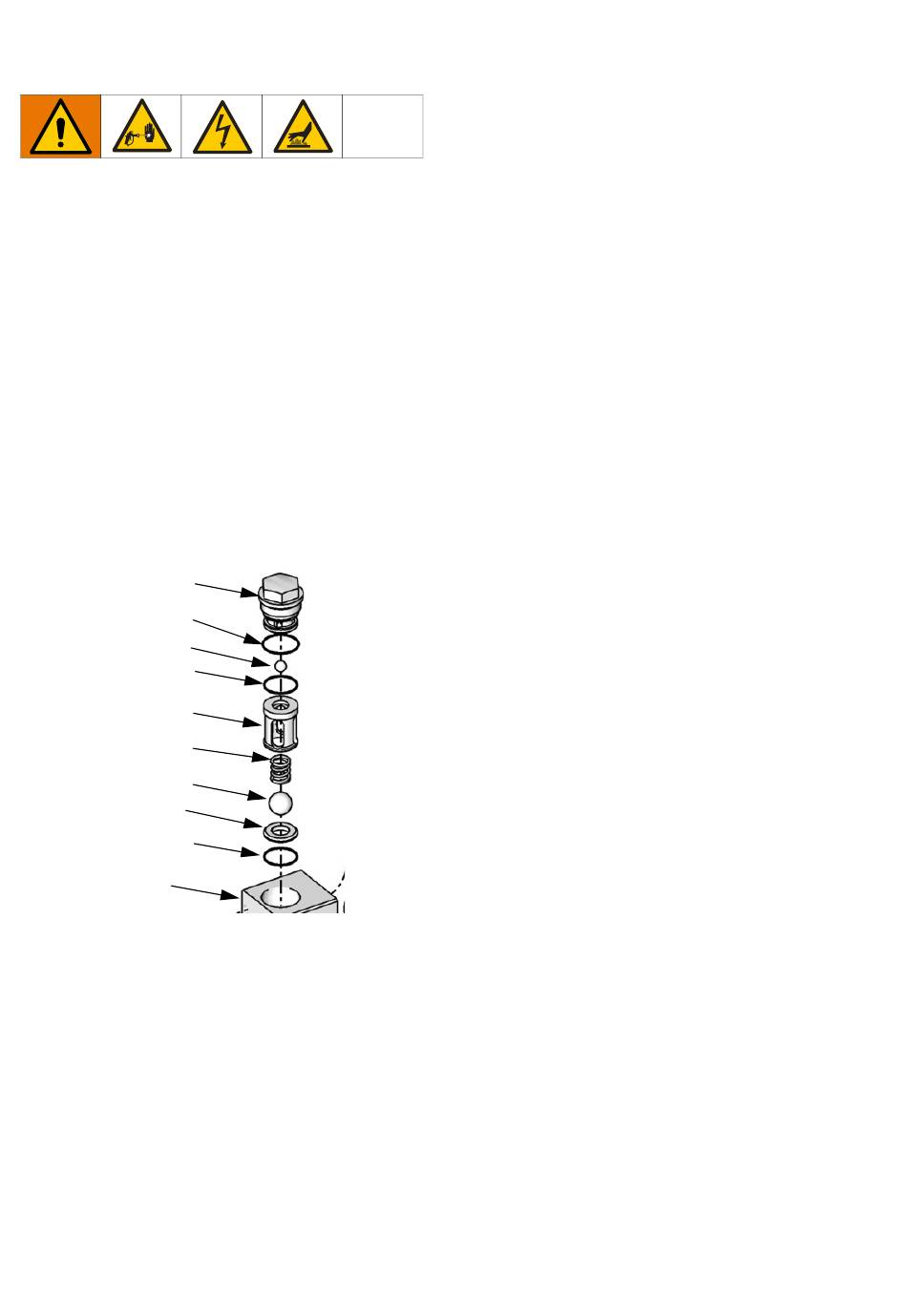

3. Verwijder de pompkap (19) van de pompbasis (23),
en verwijder de o-ring (6):
a. Verwijder de uitlaatkogel (4) en de o-ring (9).
b. Verwijder de inlaatkogelkooi (14), de veer (22)
en de inlaatkogel (10).
c. Verwijder de inlaatkogelzitting (11) en de o-ring
(9) langs de onderkant van de holte.
19
6
4
9
14
22
10
11
9
23
TI9780b
d. Maak alle metalen onderdelen grondig schoon
met een compatibel oplosmiddel en inspecteer
ze op slijtage of beschadiging. Inspecteer elke
kogel en zitting op deuken of krassen; vervang
indien nodig.
e. Vervang alle o-ringen. Kit 261859 bevat alle
o-ringen voor de hermontage van de pompbasis.
312551R
Hermontage van pompbasis
1. Installeer de inlaatklep in de pompbasis door o-ring
(9), inlaatkogelzitting (11), kogel (10), veer (22) en
inlaatkogelkooi (14) te plaatsen in de holte van de
pompbasis. Zie Onderdelen op pagina 18.
2. Installeer de uitlaatklep in de pompbasis:
a. Installeer de o-ring (9) en klepkogel (4)
in de holte.
b. Installeer de o-ring (6) op de pompkap (19).
Plaats de kap op de pompbasis en maak ze vast.
Aandraaien tot 101,3 N•m (75 ft-lb).
Repareren
9
