Onderhoud van het
maaidek
De maaidekken verwijderen
1. Parkeer de machine op een horizontaal
oppervlak, stel de parkeerrem in werking, laat
de maaidekken zakken, schakel de motor uit en
verwijder het sleuteltje.
2. Ontkoppel de hydraulische motor en verwijder
deze van het dek
bovenzijde van de as zodat deze niet vuil wordt.

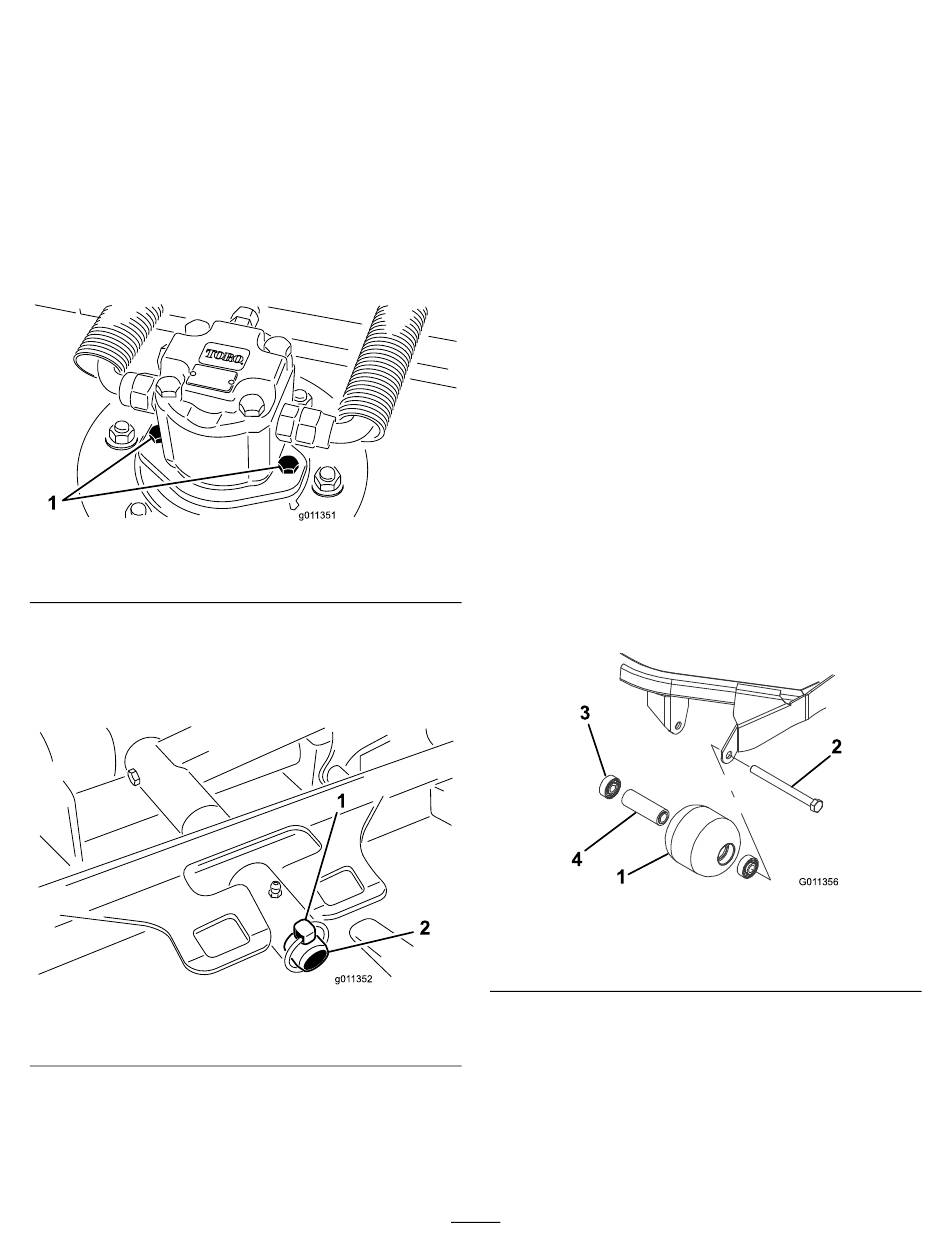

Figuur 71
1. Montageschroeven van de motor
3. Verwijder de borgpen (voor Groundsmaster
4500-machines) of de borgmoer (voor
Groundsmaster 4700-machines) waarmee het
draagframe van het maaidek aan de draaipen
van de hefarm is bevestigd
Figuur 72
1. Borgpen
4. Rol het maaidek bij de machine vandaan.
De maaidekken monteren
1. Plaats het maaidek vóór de tractie-eenheid.
(Figuur
71). Bedek de
(Figuur
72).
2. Draaipen van hefarm
2. Schuif het draagframe van het maaidek op de
draaipen van de hefarm
het maaidek aan de pen; gebruik hiervoor de
borgpen (voor Groundsmaster 4500-machines)
of de borgmoer (voor Groundsmaster
4700-machines).
3. Installeer de hydraulische motor op het dek
(Figuur
71). Controleer of de O-ring zich op de
juiste plaats bevindt en niet beschadigd is.
4. Smeer de as.
Onderhoud van de voorrol
Controleer de voorrol op slijtage, wiebelen of
klemmen. Voer onderhoud uit op de rol of de
onderdelen ervan of vervang deze als u dergelijke
zaken aantreft.
De voorrol demonteren
1. Verwijder de montagebout van de rol
73).
2. Sla een drevel door het uiteinde van
de rolbehuizing en sla het lager aan de
g011351
tegenovergelegen zijde eruit door beurtelings
aan beide zijden van de binnenste loopring van
het lager te tikken. Er moet een lipje van de
binnenste loopring van 1,5 mm bloot komen te
liggen.
3
4
1. Voorrol
2. Montagebout
g011352
3. Druk het tweede lager eruit.
4. Controleer de rolbehuizing, de lagers en het
afstandsstuk van het lager op schade
73). Vervang beschadigde onderdelen en zet de
rolconstructie weer in elkaar.
61
(Figuur
1
Figuur 73
3. Lager
4. Afstandsstuk van lager
72). Bevestig
(Figuur
2
G011356
g011356
(Figuur
