2.6.14. Constant luchtvolume (CAV)
CAV-systemen, of constant-luchtvolumesystemen, zijn centrale ventilatiesystemen die gewoonlijk
worden gebruikt om grote, gemeenschappelijke zones te voorzien van een minimumhoeveelheid
2
verse, op temperatuur gebrachte lucht. Ze bestaan al langer dan VAV-systemen en komen dus
ook voor in oudere gebouwen met meerdere zones. Deze systemen behandelen de verse lucht in
de luchtbehandelingkasten (LBK's). Veel van deze systemen worden ook gebruikt om de lucht in
gebouwen te verversen en hebben een koelventilator. Voor het verwarmen en koelen van de
individuele zones worden vaak ventilatorluchtkoelers gebruikt.

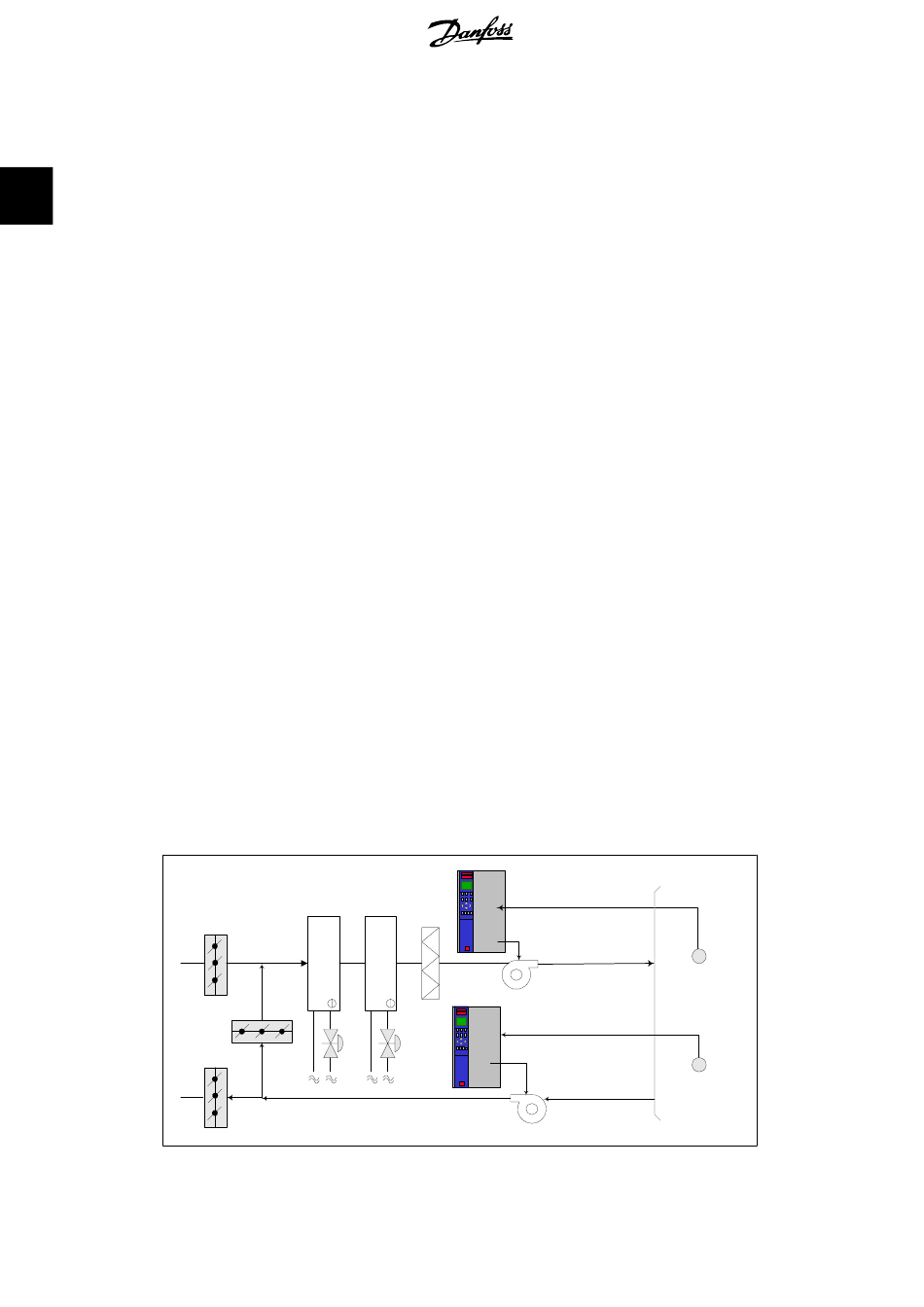

2.6.15. De VLT-oplossing
Met een frequentieomvormer kan een aanzienlijke hoeveelheid energie worden bespaard terwijl
de lucht in het gebouw toch goed geregeld wordt. Als terugkoppelsignalen naar de frequentie-
omvormers kunnen temperatuursensoren of CO
de temperatuur, de luchtkwaliteit of beide gaat een CAV-systeem uit van de actuele situatie in het
gebouw. Wanneer het aantal mensen in het betreffende gebied afneemt, neemt ook de behoefte
aan frisse lucht af. De CO2-sensor detecteert lagere niveaus en verlaagt de snelheid van de toe-
voerventilatoren. De retourventilator wordt aangepast om een statische druk of een vast verschil
tussen de toevoer- en retourventilatoren te handhaven.
Bij een temperatuurregeling, vooral gebruikt in airconditioningsystemen, hangen de vereisten af
van de buitentemperatuur en het aantal mensen in de zone. Als de temperatuur tot onder het
setpoint daalt, kan de toevoerventilator met een lagere snelheid gaan werken. De retourventilator
wordt daaraan aangepast, zodat een statische druk kan worden gehandhaafd. Door de lucht-
stroom te verminderen, wordt ook de hoeveelheid energie voor het verwarmen of koelen van de
frisse lucht verminderd, wat een verdere besparing oplevert.
Verschillende van de specifieke eigenschappen van de Danfoss-frequentieomvormer voor HVAC-
installaties, de VLT
systeem. Een van de problemen bij het regelen van een ventilatiesysteem is lucht van slechte
kwaliteit. De programmeerbare minimumfrequentie kan worden ingesteld om een minimumhoe-
veelheid toevoerlucht te handhaven, onafhankelijk van de terugkoppeling of het referentiesignaal.
De frequentieomvormer bevat ook een PID-regelaar voor drie zones en drie setpoints, waarmee
zowel de temperatuur als de luchtkwaliteit kan worden bewaakt. Zelfs als aan de temperatuureis
wordt voldaan, zorgt de omvormer voor voldoende luchttoevoer om de kwaliteit te garanderen.
De regelaar kan twee terugkoppelsignalen bewaken en vergelijken voor het regelen van de re-
tourventilator, door handhaving van een vaste differentiële luchtstroom tussen de toevoer- en
retourkanalen.
