2.6.22. Secundaire pompen
Secundaire pompen in een watergekoeld systeem met primaire/secundaire pompen kunnen wor-
den gebruikt om het gekoelde water over de belastingen van de primaire productiekringloop te
verdelen. Het primaire/secundaire pompsysteem wordt gebruikt om de kringloopleidingen hy-
draulisch van elkaar te ontkoppelen. In dit geval wordt de primaire pomp gebruikt om een
constante stroming in de koeleenheden te handhaven. In de secundaire pompen kan de stroming
variëren, de controle toenemen en energie bespaard worden.
Als het systeem met de primaire/secundaire pompen niet wordt gebruikt en er een variabel vo-
lumesysteem wordt ontworpen, kan de koeleenheid zijn belasting niet goed afvoeren wanneer de
stroming ver genoeg is afgenomen of te snel afneemt. De beveiliging voor een lage verdam-
pingstemperatuur van de koeleenheid schakelt de koeleenheid in dat geval uit, waarna deze met
de hand moet worden gereset. Dit komt regelmatig voor in grote installaties, met name wanneer
twee of meer koeleenheden parallel zijn geïnstalleerd.

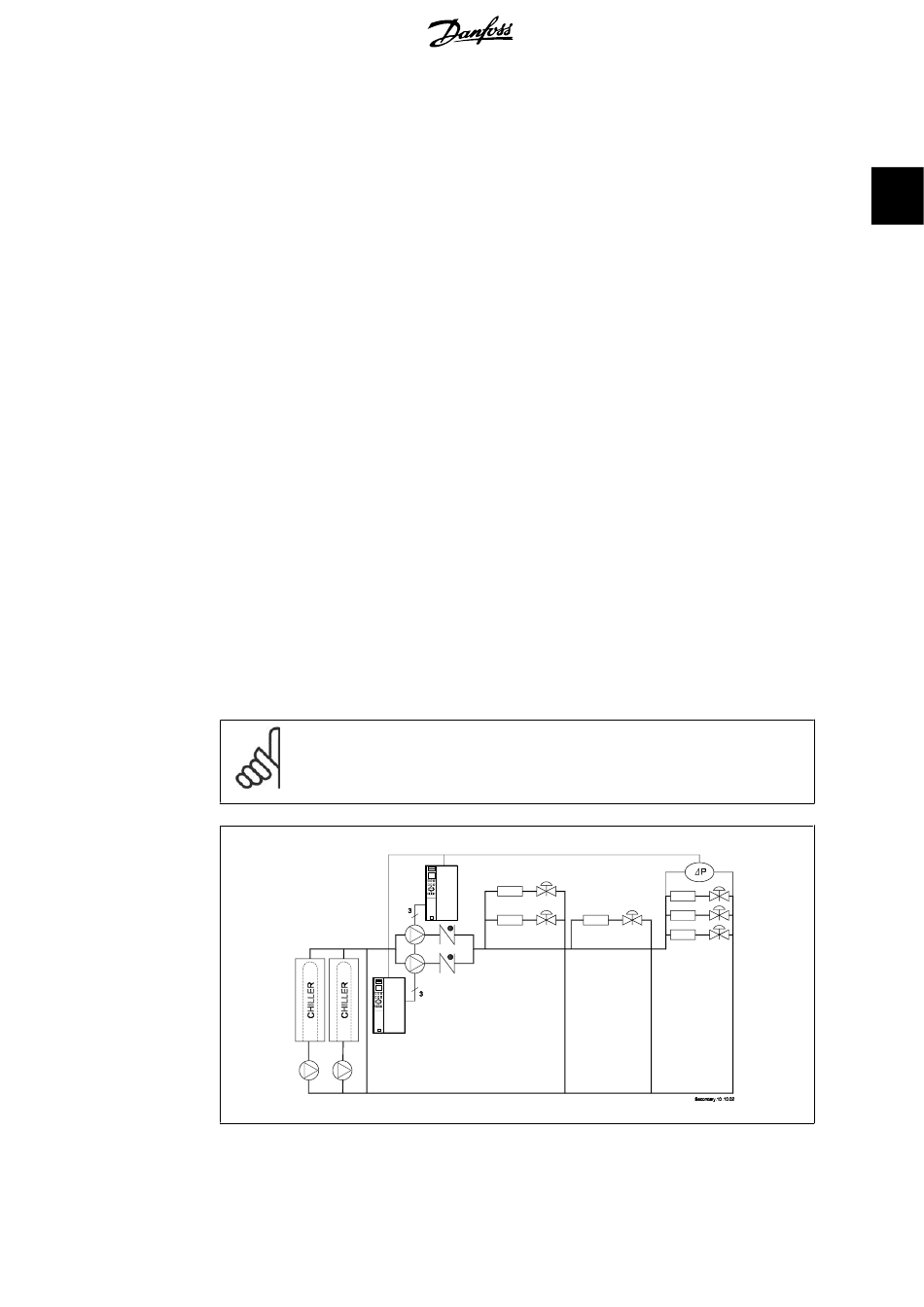

2.6.23. De VLT-oplossing
Hoewel het systeem met primaire/secundaire pompen en tweewegkleppen minder energie ver-
bruikt en regelproblemen verlicht, worden de werkelijke energiebesparingen en het regelpoten-
tieel geleverd door toevoeging van frequentieomvormers.
Wanneer de sensoren op de juiste plaats zijn geïnstalleerd, kunnen de pompen dankzij de fre-
quentieomvormers hun snelheid variëren en de systeemkromme volgen in plaats van de pomp-
kromme.
Hierdoor wordt geen energie meer verspild en verdwijnt de meeste overdruk waar tweewegklep-
pen wel eens last van hebben.
Wanneer de bewaakte belastingen de gewenste waarde hebben bereikt, worden de tweeweg-
kleppen gesloten. Hierdoor neemt het drukverschil tussen de belasting en de tweewegklep toe.
Wanneer dit drukverschil begint toe te nemen, wordt de pomp afgeremd om de gewenste op-
voerhoogte (ook wel bedrijfspunt genoemd) te handhaven. Dit bedrijfspunt wordt berekend door
de drukval van de belasting en de tweewegklep onder ontwerpomstandigheden bij elkaar op te
tellen.
NB!
Merk op dat meerdere parallel werkende pompen dezelfde snelheid moeten hebben
om te zorgen voor een maximale energiebesparing, ofwel met afzonderlijke omvor-
mers ofwel met één omvormer die meerdere pompen parallel aandrijft.
