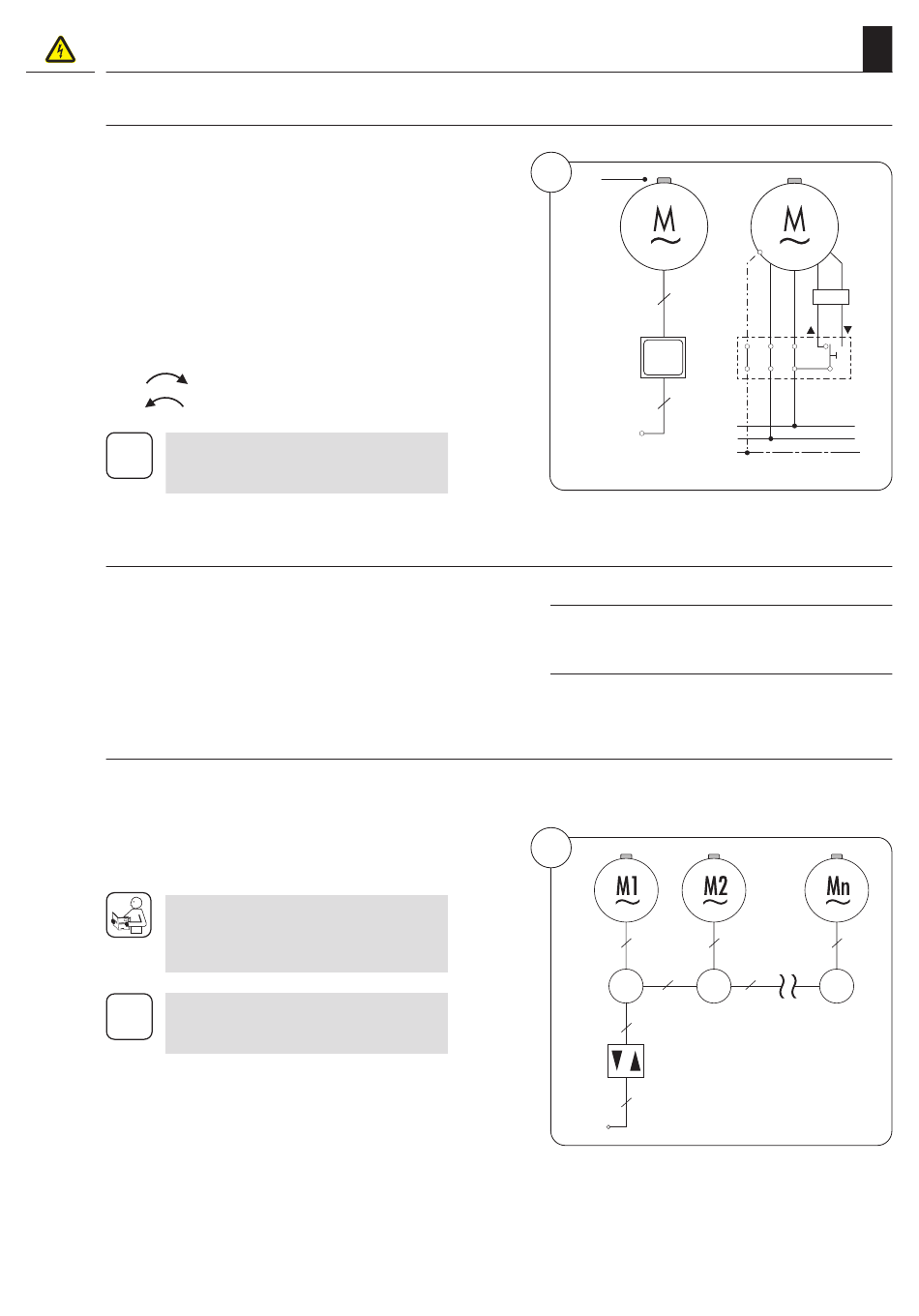

8.2 Elektrische aansluiting van de buismotor
8.2.3 Besturing van de buismotor met een 1-polige toets (maakcontact)
Legenda:
= insteltoets (11)
(a)
= 1-polige toets
(b)
= net 230 V/50 Hz
(c)
= schakeldoos
(d)
Aansluitingslijst:
= PE
groen/geel
(e)
= N
blauw
(f)
= L
grijs (continue fase)
(g)
=
zwart (looprichting 1)
(h)
=
bruin (looprichting 2)
(i)
Activeer na aansluiting van de toets de
i
functie op de Geconnecteerde rolluik-
motor premium.
Activeren van de functie '1-polige toets'
1.
Druk 4 x kort op de toets en houd de toets na de
vijfde keer ingedrukt.
2.
Om te bevestigen beweegt de buismotor kort en is
de functie geactiveerd.
8.2.4 Parallelle schakeling van meerdere motoren
Het is mogelijk om meerdere buismotoren van
HOMEPILOT parallel te schakelen. Het aantal moge-
lijke parallel geschakelde motoren hangt af van de
belastbaarheid van de schakelpost en de zekering.
Voor de parallelle schakeling moeten
bij elke motor de eindposities worden
ingesteld. Lees hiervoor de betreffende
bedieningshandleiding.
Bij een parallelle schakeling is geen in-
i
dividuele besturing van de afzonderlijke
motoren meer mogelijk.
Parallelle schakeling met jaloezieschakelaars of
jaloezietoetsen
Met jaloezieschakelaars of jaloezietoetsen van
HOMEPILOT kunnen maximaal vijf motoren parallel
worden geschakeld.
Parallelle schakeling met besturingen van
HOMEPILOT (bijv. schakelklok premium)
Zie voor het aantal buismotoren die parallel kunnen
worden geschakeld de 'technische gegevens' .
28
(a)
5
(b)
(d)
3
(c)
De schakelvolgorde is dan als volgt:
Omhoog / Stop / Omlaag / Stop ...
Deactiveren van de functie 'Toets'
Herhaal de stappen 1 en 2.
Montagevoorbeeld
29
5
5
(a)
5
(b)
3
(c)
Legenda
= aansluitdoos
(a)
= besturing, bijv. 1-polige schakelaar/toets
(b)
= net 230 V/50 Hz
(c)
NL
of
(e)
(f) (g) (h)
(i)
L
N
PE
5
5
5
23
