Reparatie
Reparatie
Reparatie
Reparatie
OPMERKING: Voer de
OPMERKING:
OPMERKING:
Drukontlastingsprocedure, page 14
de pomp gaat repareren.

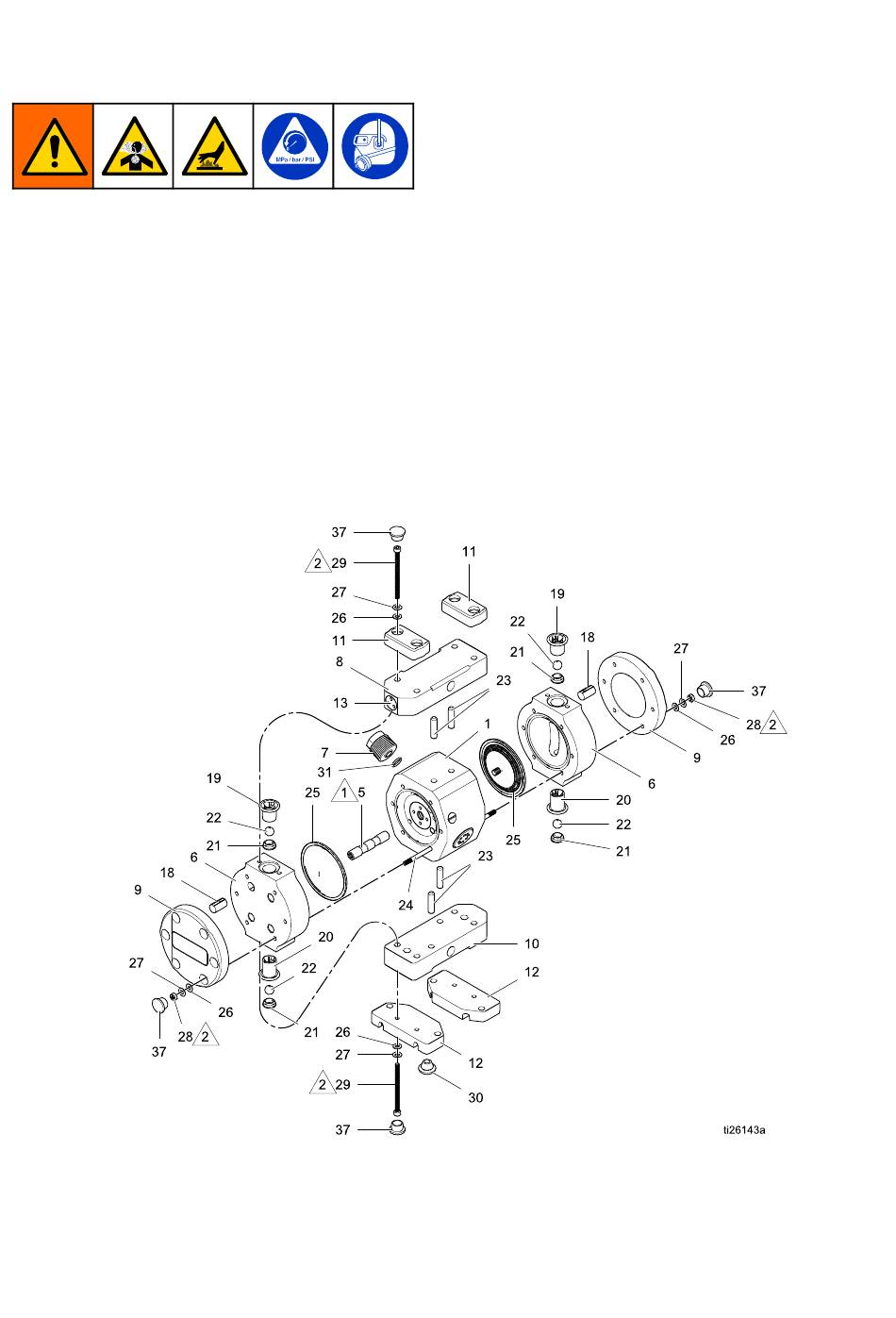

De vloeistofsectie
vloeistofsectie demonteren
De
De
vloeistofsectie
1. Verwijder alle boutdoppen (37).
2. Gebruik een 3 mm inbussleutel om de basisplaten
(12) en het inlaatspruitstuk (10) te verwijderen.
3. Verwijder zitting (21) en kogel (22) van de
keerklep. Verwijder met een haak de kooi (20)
van het inlaatventiel. Pas op dat daarbij geen
krassen ontstaan.
Het middenstuk
middenstuk demonteren
Het
Het
middenstuk
1. Eén membraan (25) moet met de hand los te
schroeven zijn. Schuif het tweede membraan
eruit met de as (5) er nog aan.
18
uit, voordat u
demonteren
demonteren
demonteren
demonteren
4. Keer de pomp om.
5. Gebruik een inbussleutel van 3 mm om het
uitlaatspruitstuk (8) en de bevestiging (11) te
verwijderen.
6. Verwijder met een haak de kooi (19) van het
uitlaatventiel. Pas op dat daarbij geen krassen
ontstaan. Verwijder de kogel (22) en de
keerklepzitting (21).
7. Breng de bouten (29) van het spruitstuk weer
aan zodat de moeren (18) van het vloeistofdeksel
in de juiste stand blijven.
8. Verwijder de moeren (28) en bouten (24) met
twee 7 mm sleutels, waarbij u er een vasthoudt
en de ander verdraait. De moeren (28) komen
aan één kant los. Verwijder de bouten (24).
OPMERKING: De moeren zitten permanent op
OPMERKING:
OPMERKING:
één uiteinde van de bouten.
9. Haal de vloeistofdekselbevestigingen (9) en de
vloeistofdeksels (6) van het lichaam (1).
2. Gebruik het bijgeleverde gereedschap (46) om
de geluiddemperkap (14) uit het lichaam te halen.
Verwijder alle onderdelen van de geluiddemper.
Inspecteer de tussenschotten (38) en de vilten
dempelementen (15). Vervang deze indien
nodig.
3A3542F
