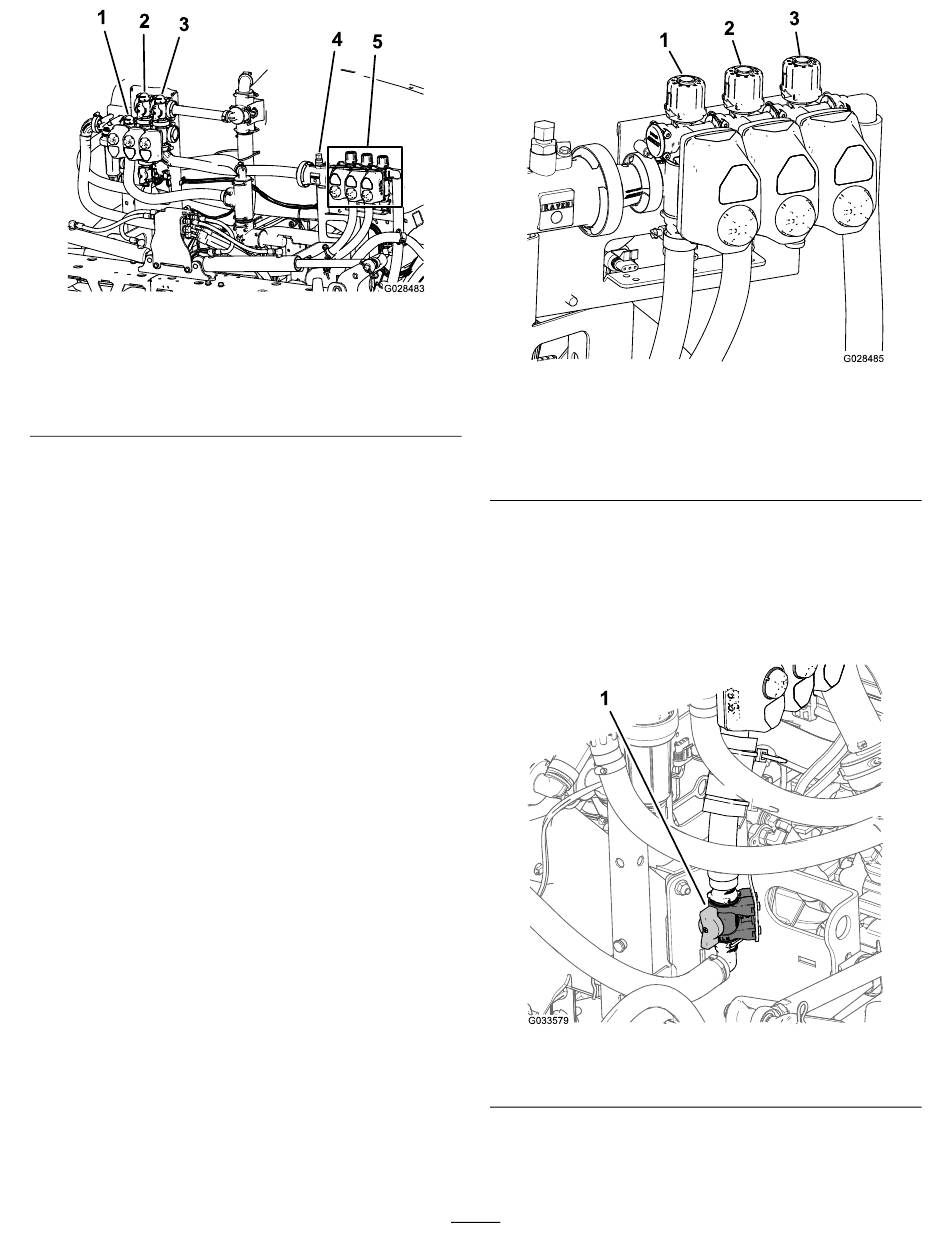

Figuur 53
1. Regelklep voor
gebruiksdosis
2. Mengklep
3. Hoofdklep spuitboom
Vloeistofstroommeter
De vloeistofstroommeter meet de doorstroomhoe-
veelheid van de vloeistof naar de kleppen van de
spuitbomen
(Figuur
53).
Spuitboomkleppen
Gebruik de kleppen van de spuitboomgedeelten om
de spuitdruk naar de spuitdoppen in de middelste en
de linker- en rechterspuitboom in en uit te schakelen
(Figuur
53).
Omloopkleppen van spuitbomen
De omloopkleppen van de spuitbomen
leiden de vloeistofstroom van een spuitboom naar
de tank als u de spuitboom uitschakelt. U kunt deze
kleppen afstellen om ervoor te zorgen dat de druk
van de spuitbomen constant blijft, ongeacht welke
spuitbomen zijn ingeschakeld; zie
van de spuitbomen kalibreren (bladz.
g028483
4. Vloeistofstroommeter
5. Spuitboomkleppen
(Figuur 54
De omloopkleppen
57).
1. Omloopklep
linkerspuitboom
2. Omloopklep middelste
spuitboom
Mengdosisklep
Deze klep bevindt zich links achteraan de tank
55). Draai de knop op de klep in de 6 uur om de
inhoud van de tank te mengen en op 8 uur om te
stoppen met mengen.
1. Mengregelklep
Opmerking:
Modellen uit de HD-serie met manuele
transmissie – Om te mengen, moet u de aftakas
en de koppeling inschakelen en de motor hoger
38
Figuur 54
3. Omloopklep
rechterspuitboom
Figuur 55
g028485
(Figuur
g033579
