De verdelerklep monteren
Door de bestuurder verstrekt materiaal: doorzichtig
siliconenvet.
Belangrijk:
Gebruik uitsluitend siliconenvet
wanneer u de klep monteert.
1.
Controleer de staat van de O-ringen van de
uitgaande fitting (alleen spuitboomklepverdeler),
de O-ringen van de dopafdichting, de O-ringen
van de achterzitting en de kogelzitting op schade
of slijtage
(Figuur 123
Opmerking:
Vervang versleten of beschadigde
O-ringen en zittingen.
2.
Breng siliconenvet aan op de afsluiter en steek
deze in de zitting van de afsluiter
en
Figuur
124).
3.
Monteer de afsluiter en de zitting in de verdeler
en bevestig de afsluiter en de zitting met de
houder van de afsluiter
124).
4.
Zorg dat de O-ring van de achterzitting en de
kogelzitting uitgelijnd zijn en op hun plaats zitten
in de dopaansluiting
5.
Breng de dopaansluiting aan op de
verdelerbehuizing tot de flens van de
dopaansluiting contact maakt met de
verdelerbehuizing
Draai vervolgens de dopaansluiting nog ⅛ tot
¼ slag.
Opmerking:
Wees voorzichtig zodat u het
uiteinde van de aansluiting niet beschadigt.
6.
Steek de kogel in de klepbehuizing
Opmerking:
De afsluiter moet in de
kogelopening passen. Als de afsluiter er niet
in past, dient u de locatie van de kogel aan te
passen
(Figuur
125).
Figuur 125
en
Figuur
124).
(Figuur 123
(Figuur 123
en
Figuur
(Figuur 123
en
Figuur
(Figuur 123
en
Figuur
(Figuur
7.
Draai de afsluiter zo dat de klep gesloten is
(Figuur
8.
Herhaal stap
dopaansluiting.
De verdelerklep voor de
gebruiksdosis plaatsen
1.
Lijn een pakking uit tussen de flenzen van
de regelklep voor de gebruiksdosis en de
drukfilterkop
Opmerking:
bevestigingsmateriaal voor de drukfilterkop los
om speling te verkrijgen.
124)
124).
125).
1. Borgmoer (¼")
2. Klepbevestiging 6. Flensklem
3. Flens
(mengklep)
4. Flenskopbout
(¼" x ¾")
g027565
86
122B)
4
en
5
voor de andere
(Figuur
126A).
Zet indien nodig het

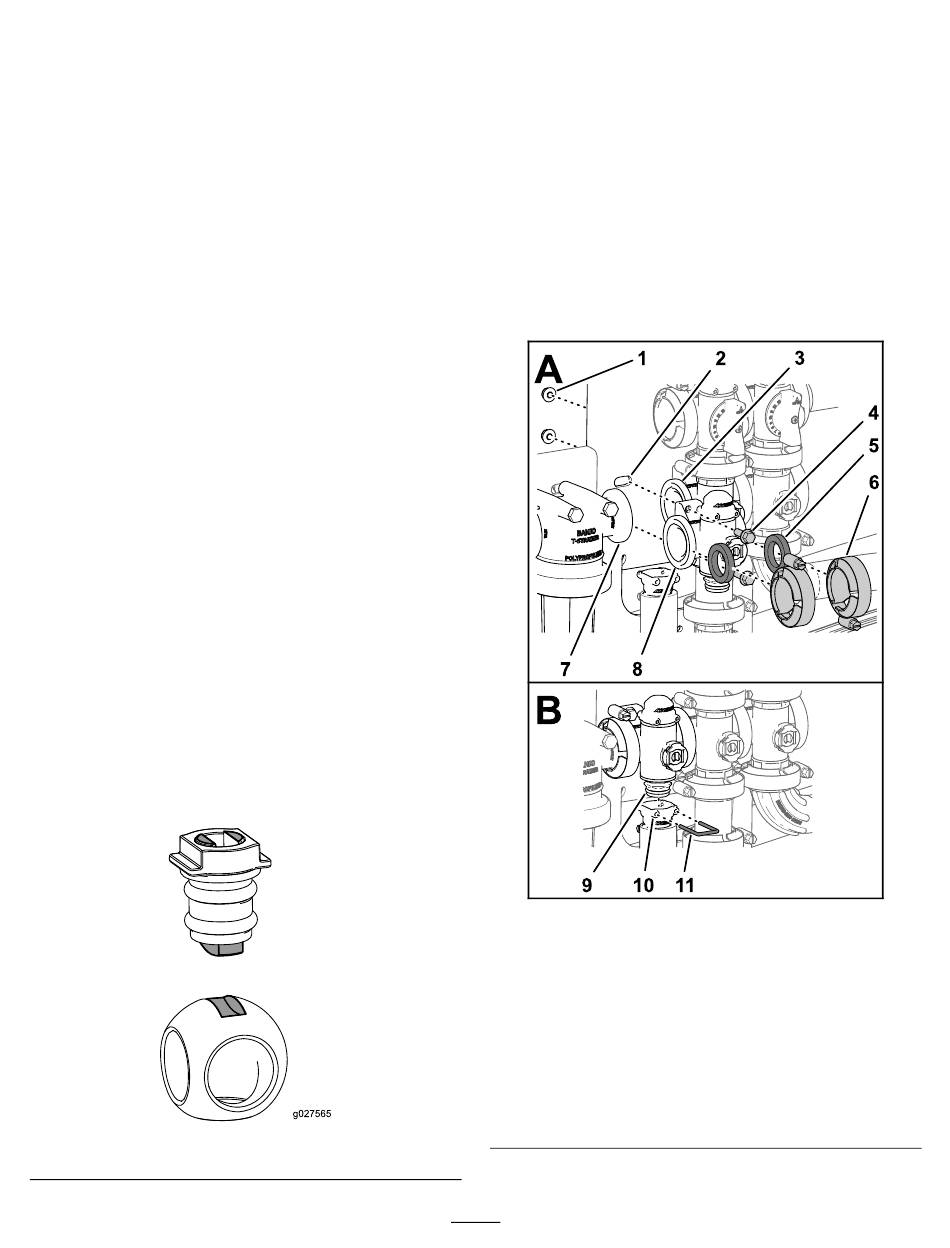

Figuur 126
5. Pakking
7. Flens
(drukfilterkop)
8. Flens
(regelklep voor
gebruiksdosis)
g238670
9. Koppeling
(verdelerklep)
10. Houder
(uitgaande
fitting)
11. Borgclip
