Het Verbindingsstuk Op Het Frame Van De Voorlift Monteren - Toro Sand Pro 5040 Montage-Instructies
Hydraulische afstandsbediening van voorlift
Verberg thumbnails
Zie ook voor Sand Pro 5040:
- Gebruikershandleiding (29 pagina's) ,
- Installatie-instructies (29 pagina's) ,
- Montage-instructies (20 pagina's)
Inhoudsopgave
Advertenties
4
Fittingen op de klep
monteren
Benodigde onderdelen voor deze
stap:
2
90º elleboogtting
Procedure
Opmerking: Alle fittingen en slangen moeten
in eerste instanties losjes worden gemonteerd en
pas worden vastgedraaid als alles is gemonteerd.
Plaats de fittingen in de hoek die wordt getoond
in de afbeeldingen.
Opmerking: Zorg ervoor dat alle O-ringen zijn
gesmeerd en goed op alle fittingen zijn geplaatst
alvorens deze te monteren.

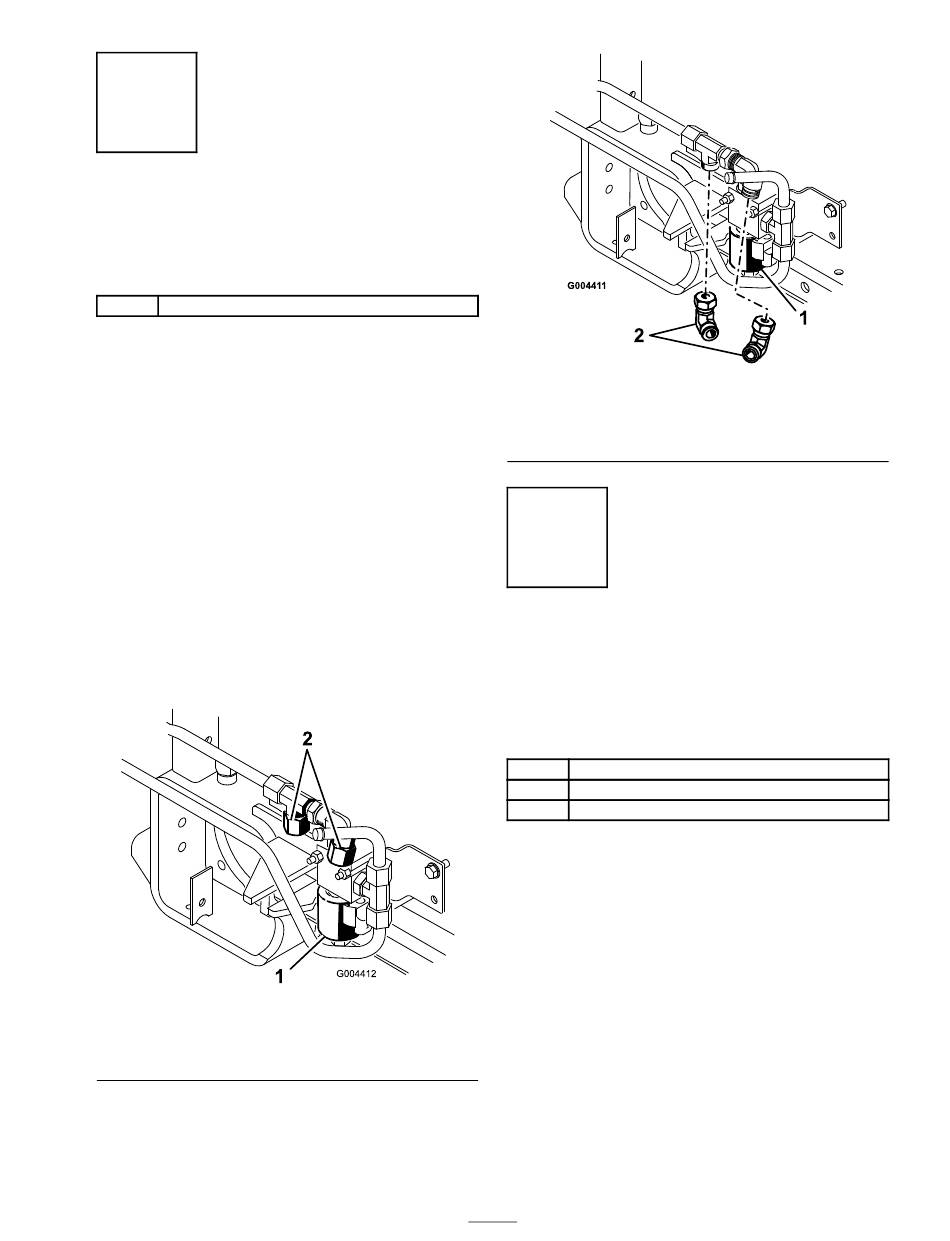

1. Verwijder de 2 afsluitpluggen van de achterste,
op afstand bedienbare hydraulische klep
(Figuur 3).
Opmerking: Gebruik een steunsleutel om
de pluggen los te maken.
Figuur 3
1. Achterste, op afstand
bedienbare hydraulische
klep
2. Monteer de 90º elleboogfittingen in de
getoonde hoeken (Figuur 4).
2. Afsluitpluggen
Figuur 4
1. Achterste, op afstand
bedienbare hydraulische
klep
5
Het verbindingsstuk op
het frame van de voorlift
monteren
Benodigde onderdelen voor deze
stap:
1
Verbindingsstuk
2
Schroef
2
Moer
Procedure
Bevestig de montagebeugel van het
verbindingsstuk op het framebuis van de
voorlift met 2 schroeven en moeren (Figuur 5).
3
2. 90º elleboogtting
