Toro Sand Pro 5040 Installatie-Instructies
Set met hydrauliekschakelaar
Verberg thumbnails
Zie ook voor Sand Pro 5040:
- Gebruikershandleiding (29 pagina's) ,
- Montage-instructies (8 pagina's) ,
- Installatie-instructies (25 pagina's)
Inhoudsopgave
Advertenties
Quick Links
Set met hydrauliekschakelaar
Sand Pro
Modelnr.: 08783—Serienr.: 400000000 en hoger
Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet
dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken.
WAARSCHUWING
Hydraulische vloeistof die onder druk
ontsnapt, kan door de huid heen dringen en
letsel veroorzaken.
• Waarschuw onmiddellijk een arts als er
hydraulische vloeistof is geïnjecteerd in de
huid. Geïnjecteerde vloeistof moet binnen
enkele uren operatief worden verwijderd
door een arts.
• Controleer of alle hydraulische slangen
en leidingen in goede staat verkeren en
alle hydraulische aansluitingen en fittings
stevig vastzitten voordat u druk zet op het
hydraulische systeem.
• Houd lichaam en handen uit de buurt van
kleine lekgaten of spuitmonden waaruit
onder hoge druk hydraulische vloeistof
ontsnapt.
• U kunt lekken in het hydraulische systeem
opsporen met behulp van karton of papier.
• Hef alle druk in het hydraulische
systeem op veilige wijze op, voordat u
werkzaamheden gaat verrichten aan het
hydraulische systeem.
Voor deze set moet het frontliftframe (modelnr. 08712)
geïnstalleerd zijn op de machine.
Belangrijk:
Om de veiligheid en de prestaties
van deze machine te optimaliseren en een
juist gebruik ervan te garanderen, moet u
de inhoud van deze Gebruikershandleiding
zorgvuldig lezen en volledig begrijpen. Als u
deze bedieningsinstructies niet opvolgt of geen
goede training krijgt, kan dit leiden tot letsel. Ga
naar www.Toro.com voor meer informatie over
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
5040 tractie-eenheid
WAARSCHUWING
CALIFORNIË
Proposition 65 Waarschuwing
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
veilige bediening, inclusief veiligheidstips en
trainingsmaterialen.
Als u service, originele Toro onderdelen of aanvullende
informatie nodig hebt, kunt u contact opnemen met
een erkende servicedealer of met de klantenservice
van Toro. U dient hierbij altijd het modelnummer en
het serienummer van het product te vermelden. De
locatie van het plaatje met het modelnummer en
het serienummer van het product is aangegeven op
Figuur
1. U kunt de nummers noteren in de ruimte
hieronder.

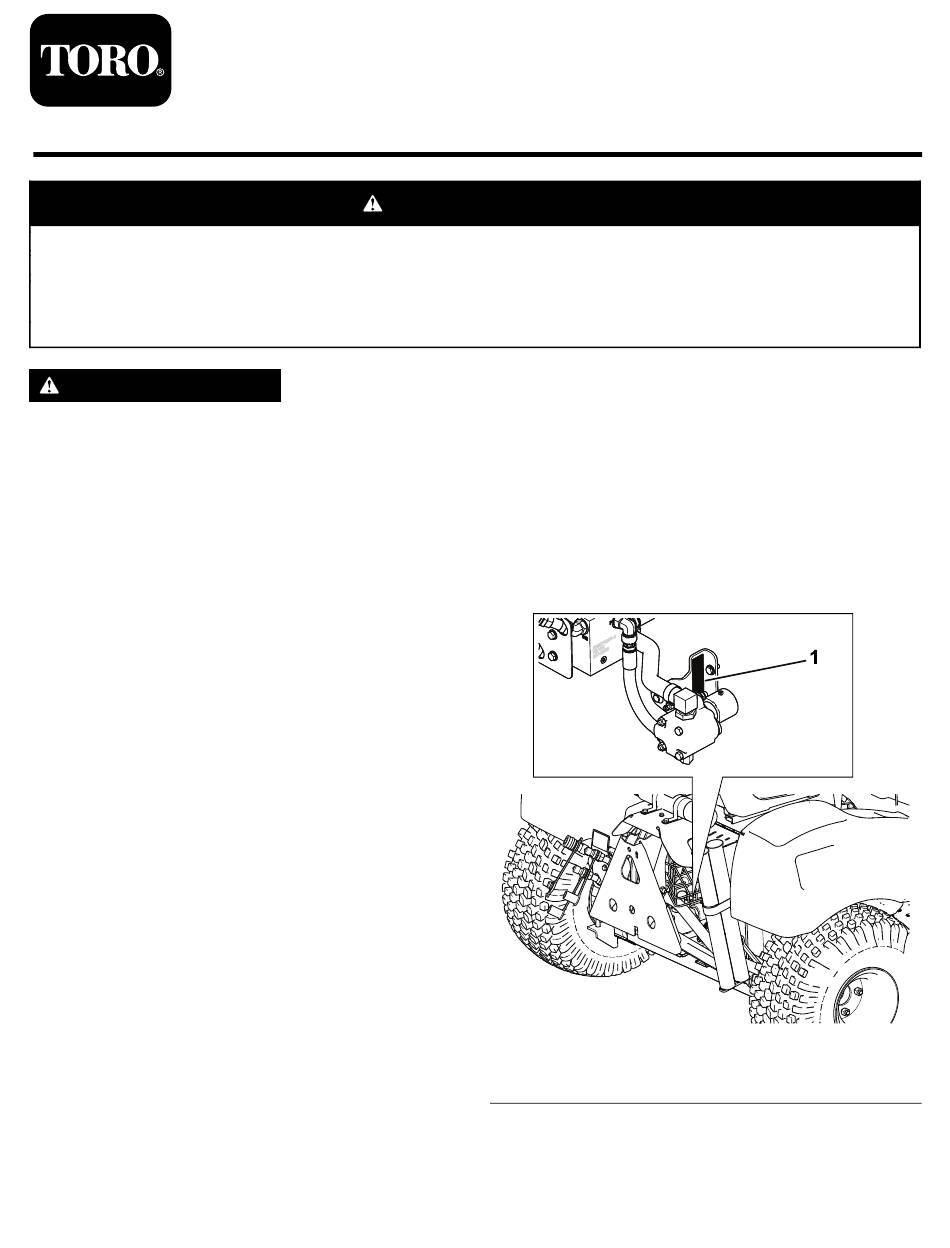

1. Locatie van het model- en serienummer
Alle rechten voorbehouden *3420-837* A
Gedrukt in de VS
Form No. 3420-837 Rev A
Installatie-instructies
Figuur 1
g241659
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Toro Sand Pro 5040
Samenvatting van Inhoud voor Toro Sand Pro 5040
- Pagina 1 Ga naar www.Toro.com voor meer informatie over © 2018—The Toro® Company Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL) Alle rechten voorbehouden *3420-837* A 8111 Lyndale Avenue South Gedrukt in de VS...
- Pagina 2 Modelnr.: Serienr.: Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.
-
Pagina 3: Veiligheid
Veiligheid Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decal110-1303 110-1303 1. Druk 3. Vloeistof onder hoge druk, gevaar voor injectie in lichaam –... -
Pagina 4: Losse Onderdelen
Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid De machine klaarmaken voor de – Geen onderdelen vereist montage. – Geen onderdelen vereist Het luchtfilter verwijderen. Het hydraulische reservoir, het linker –... -
Pagina 5: De Machine Klaarmaken Voor De Montage
Hoeveel- Procedure Omschrijving Gebruik heid Kleppenblok Framesteun Schroef (5/16" x ¾") Buis beugel Plaat van kleppenblok Bout (5/16" x 2") Het kleppenblok plaatsen. Ring (5/16") Vrouwelijke koppeling Mannelijke koppeling Plug Buis beugel Toevoerslang van kleppenblok – Geen onderdelen vereist Alle aansluitingen vastzetten. Schakelbord Kabelboom Schakelaar... - Pagina 6 Het hydraulische reservoir, het linker achterwiel, de schermen en de stoel verwijderen Geen onderdelen vereist g003574 Figuur 2 Procedure 1. Luchtfilterbus 3. Busdeksel 2. Luchtfilter Laat de hydraulische tank leeglopen. Raadpleeg de Gebruikershandleiding van de Workman. Verwijder de slang van de luchtfilterbus. Til de achterkant van de machine van de grond en ondersteun deze met blokken.
- Pagina 7 g003838 Figuur 6 1. Bout (3) 2. Scherm achtertrekker g003581 Figuur 4 Verwijder de 2 schroeven waarmee het 1. Scherm van linkerwiel 3. Band middelste scherm aan de machine is bevestigd 2. Flenskopschroef (4) 4. Moer (4) (Figuur 7). Verwijder het scherm en bewaar het. Opmerking: Verwijder en bewaar de 2 flenskopschroeven De schroeven zijn aan het...
- Pagina 8 g242284 Figuur 8 1. Flenskopschroeven 2. Bedieningseenheid g242283 Figuur 9 1. Flenskopschroef (2) 5. Bout (2) 2. Ring (2) 6. P-klem 3. Scherm 7. Flensmoer (2) 4. Ring (2) Koppel de draad van de stoelschakelaar af en verwijder de pennen waarmee de stoelbasis bevestigd is aan het frame van de machine.
-
Pagina 9: De Trekhaakbuis En Het Hefsysteem Verwijderen
De trekhaakbuis en het hefsysteem verwijderen Geen onderdelen vereist Procedure Verwijder de trekhaakbuis zoals wordt getoond in Figuur Bewaar de trekhaak en al het bevestigingsmateriaal voor latere montage. g242287 Figuur 10 1. Draad van de 3. Pennen stoelschakelaar 2. Stoelschakelaar Koppel de hydraulische leidingen die naar de tank leiden af. - Pagina 10 Opmerking: Plaats de fittings volgens de hoeken op de afbeeldingen. Gebruik een contrasleutel op alle fittings van de tank. Verwijder de 2 pluggen van de hydraulische tank van de zijkant van de tank. Monteer de zeef op de hydraulische tank waar u de grote plug hebt verwijderd.
- Pagina 11 g241658 Figuur 15 3. Pomp 1. Flensmoer (2) 2. Reactiearm 4. Bout (2) Monteer de vierkante elleboog van 90 graden g241657 Figuur 16 op de bovenkant van de hydraulische pomp. Monteer de elleboog van 90 graden op de 1. Vierkante elleboog van 3.
- Pagina 12 g003610 g003818 Figuur 19 Figuur 18 1. Pompbeugel 4. Stelschroef (5/16" x ¾") 1. Motor 4. Ring (⅜") 2. Motorvermogenaftakas 5. Naafconstructie 2. Motorvermogenaftakas 5. Bout (5/16" x ¾") 3. Vierkante sleutel (¼" x 1") 3. Pompbeugel Monteer het tapeind van de pompplaat op de Breng anti-seize middel aan op de pompbeugel terwijl u de as van de hydraulische vermogenaftakas van de motor en de as...
-
Pagina 13: Belangrijk
de naaf niet goed gemonteerd en moet deze juist aangebracht worden (Figuur 21). Belangrijk: De naaf moet zo ver mogelijk op de as zitten. De voorste hydraulische fittings monteren Benodigde onderdelen voor deze stap: U-fitting (leiding) Elleboog 90° T-fitting Plug Vrouwelijke fitting Grote borgring Kleine borgring... -
Pagina 14: De Voorste Hydraulische Slangen Monteren
De voorste hydraulische slangen monteren Benodigde onderdelen voor deze stap: Voorste toevoerslang Voorste retourslang Toevoerbuis van pomp (leiding) Retourslang van kleppenblok Toevoerslang van pomp g241672 Figuur 22 1. Mannelijke fitting 8. U-fitting (leiding) 2. Rechte fitting 9. Elleboog 90 graden 3. - Pagina 15 Procedure Gebruik Figuur 24 Figuur 25 om de juiste hydraulische leidingen en slangen te zoeken. g241896 Figuur 24 1. Toevoerslang van kleppenblok 5. U-fitting (leiding) 2. Toevoerslang van pomp (leiding) 6. Voorste toevoerslang 3. Retourslang van kleppenblok 7. Toevoerslang van pomp 4.
- Pagina 16 Monteer de voorste toevoerslang op de elleboogfitting in het midden van de beugel (Figuur 27). g243279 Figuur 27 1. Voorste retourslang 2. Voorste toevoerslang g241740 Figuur 25 Monteer de voorste retourslang op de T-fitting aan de linkerkant van de beugel (Figuur 27).
-
Pagina 17: Het Kleppenblok Plaatsen
g243497 Figuur 31 g243517 Figuur 29 1. Grote elleboog van 5. Voorste toevoerslang 90 graden 1. Tankbeugel 2. Toevoerbuis van pomp 6. Retourslang van kleppenblok 3. T-fitting 7. Kleppenblok Plaats de toevoerbuis van de pomp (leiding) en de toevoerslang van de pomp op de machine; 4. - Pagina 18 Koppel het vrije uiteinde van de voorste retourslang aan op het geribde uiteinde van de T-fitting die op de hydraulische vloeistoftank gemonteerd is. Koppel het vrije uiteinde van de retourslang van het kleppenblok aan op de fitting die in opening T van het kleppenblok gemonteerd is.
-
Pagina 19: De Schakelaar, Het Relais En De Kabelboom Monteren
De schakelaar, het relais en de kabelboom monteren Benodigde onderdelen voor deze stap: Schakelbord Kabelboom g243499 Figuur 36 Schakelaar Aftakasschakelaar 1. Toevoerslang van 3. Opening P kleppenblok Zekering 2. Pomp Relais beugel Relais Sluit het andere uiteinde van de toevoerslang Flenskopbout (5/16"... - Pagina 20 Verwijder de urenteller van het oude Sluit de kabelboom aan op de schakelaar in het bedieningspaneel. schakelbord (Figuur 40). Monteer de urenteller, de aftakasschakelaar Sluit de connector van de hoofdkabelboom aan en de werktuigschakelaar op het nieuwe op de hoofdkabelboom (Figuur 40).
-
Pagina 21: Hydraulische Vloeistof Aanbrengen En Controleren Op Lekken
Hydraulische vloeistof aanbrengen en controleren op lekken Benodigde onderdelen voor deze stap: Peilstok – Hydraulische vloeistof— 25,5 l Procedure g243589 Figuur 41 De inhoud van het hydraulische systeem is nu 25,5 liter. 1. Relaisbeugel 4. Relais Raadpleeg de Gebruikershandleiding voor de juiste 2. - Pagina 22 Monteer het scherm van de bedieningseenheid en de stoel (Figuur Belangrijk: Monteer de P-klem zodat u zeker bent dat de brandstofslang stevig vastzit (Figuur Installeer de console. Monteer het scherm links vooraan op het frame. Monteer het voorste scherm op het frame met 4 flenskopschroeven.
- Pagina 23 Schema's g241136 Hydraulisch schema 137-3385 (Rev. A)
-
Pagina 24: Opmerkingen
Opmerkingen:... - Pagina 25 Opmerkingen:...
-
Pagina 26: Inbouwverklaring
Wij beloven op vraag van nationale overheden relevante informatie over deze gedeeltelijk afgewerkte machine over te dragen. Dit zal gebeuren via elektronische weg. Deze machine mag pas in werking worden gesteld als ze geïntegreerd is in een goedgekeurd Toro model zoals beschreven in het toegevoegde gelijkvormigheidsattest en in overeenstemming met alle instructies, waardoor men ervan kan uitgaan dat ze in overeenstemming is met alle relevante richtlijnen. - Pagina 27 De informatie die Toro verzamelt Toro Warranty Company (Toro) respecteert uw privacy. Om uw garantieclaim te behandelen en contact met u op te nemen in het geval van een terugroepactie vragen wij om bepaalde persoonlijke informatie mee te delen, hetzij direct of via uw lokale Toro dealer.
- Pagina 28 Andere landen dan de VS of Canada Kopers van Toro producten die zijn geëxporteerd uit de Verenigde Staten of Canada, moeten contact opnemen met hun Toro Distributeur (Dealer) voor de garantiebepaling die in hun land, provincie of staat van toepassing zijn. Als u om een of andere reden ontevreden bent over de service van uw verdeler of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met de Toro importeur.
