3.
Draai de bouten van het ondermes vast met een
koppel van 37 tot 45 N·m.
Opmerking:
Draai de borgmoeren vast tot de
buitenste stalen ring stopt met draaien en er
geen eindspeling meer is, maar draai de moeren
niet te vast en zorg ervoor dat de zijplaten niet
vervormen. De ringen aan de binnenkant mogen
speelruimte hebben.
4.
Draai de veerspanningsmoer vast totdat de veer
is ingedrukt; draai deze vervolgens een ½ slag
terug
(Figuur
34).
1. Veerspanningsmoer

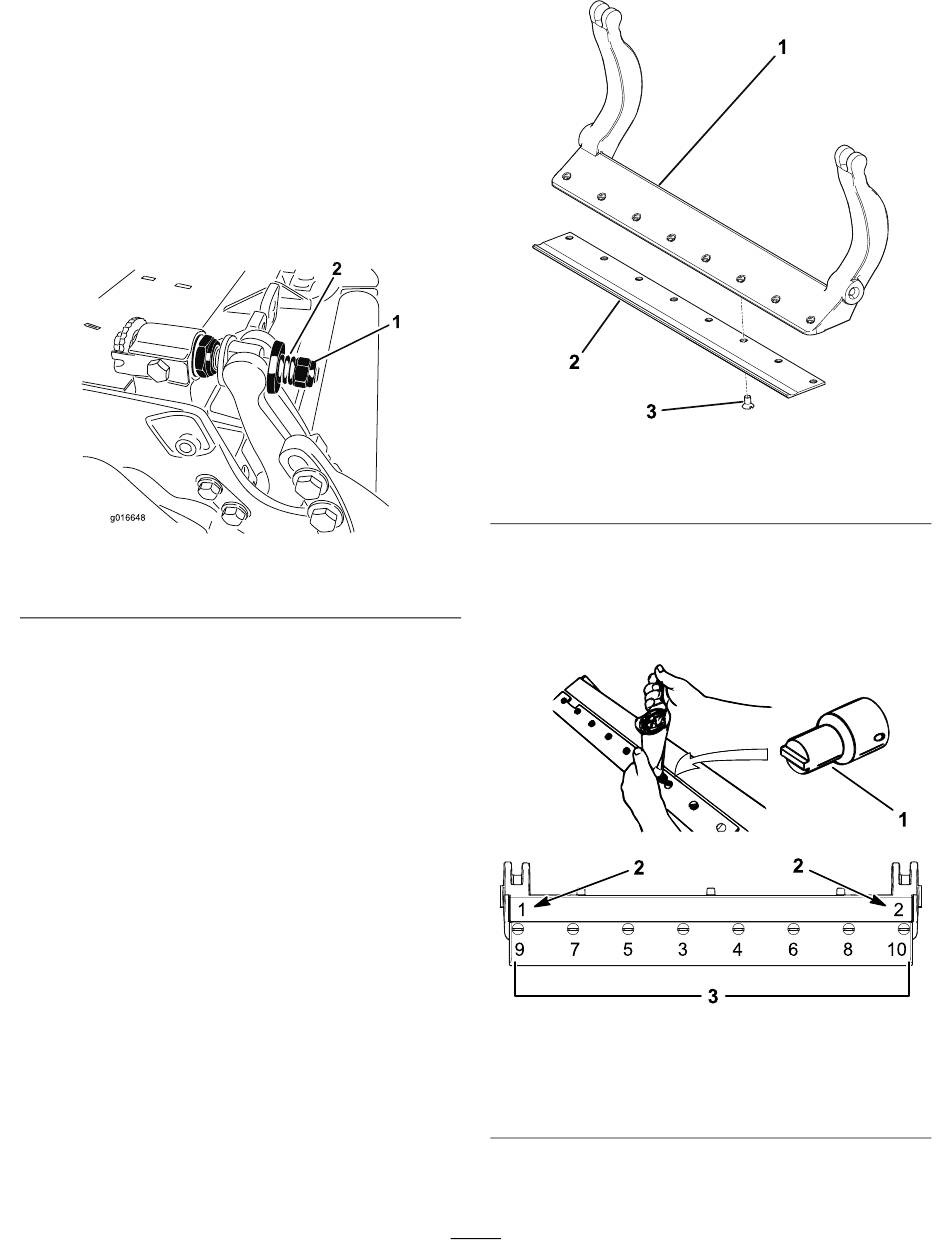

Het ondermes monteren
1.
Verwijder roest, aanslag en corrosie van het
oppervlak van de snijbalk en breng er een laagje
olie op aan.
2.
Maak de schroefdraad schoon.
3.
Breng anti-seizemiddel aan op de schroeven en
monteer het ondermes als volgt op de snijbalk
(Figuur
35):
Figuur 34
2. Veer
1. Snijbalk
2. Ondermes
g016648
A.
Draai de 2 buitenste schroeven vast met
een torsie van 1 N·m; zie
B.
Draai de schroeven vast met een torsie van
23 tot 28 N·m; werk van het midden van het
ondermes naar buiten toe; zie
1. Ondermesschroever
2. Monteer deze eerst en
schroef ze vast met een
torsie van 1 N·m.
4.
Slijp het ondermes.
21
Figuur 35
3. Schroef
Figuur
35.
Figuur
Figuur 36
3. Aandraaien tot 23-28 N·m.
g279161
35.
g279162
