Aansluitingen en LED-indicator
van de gateway
Ingang elektrische voeding
Ingang netwerkverbinding
LED voor weergave
van de bedrijfstoestand
Aansluitingen en LED-indicator
van de gateway
LED-indicatoren
Knop [Configuratie]
Toets voor de configuratie
van de gateway
18
BA 68
Schaeffler OPTIME

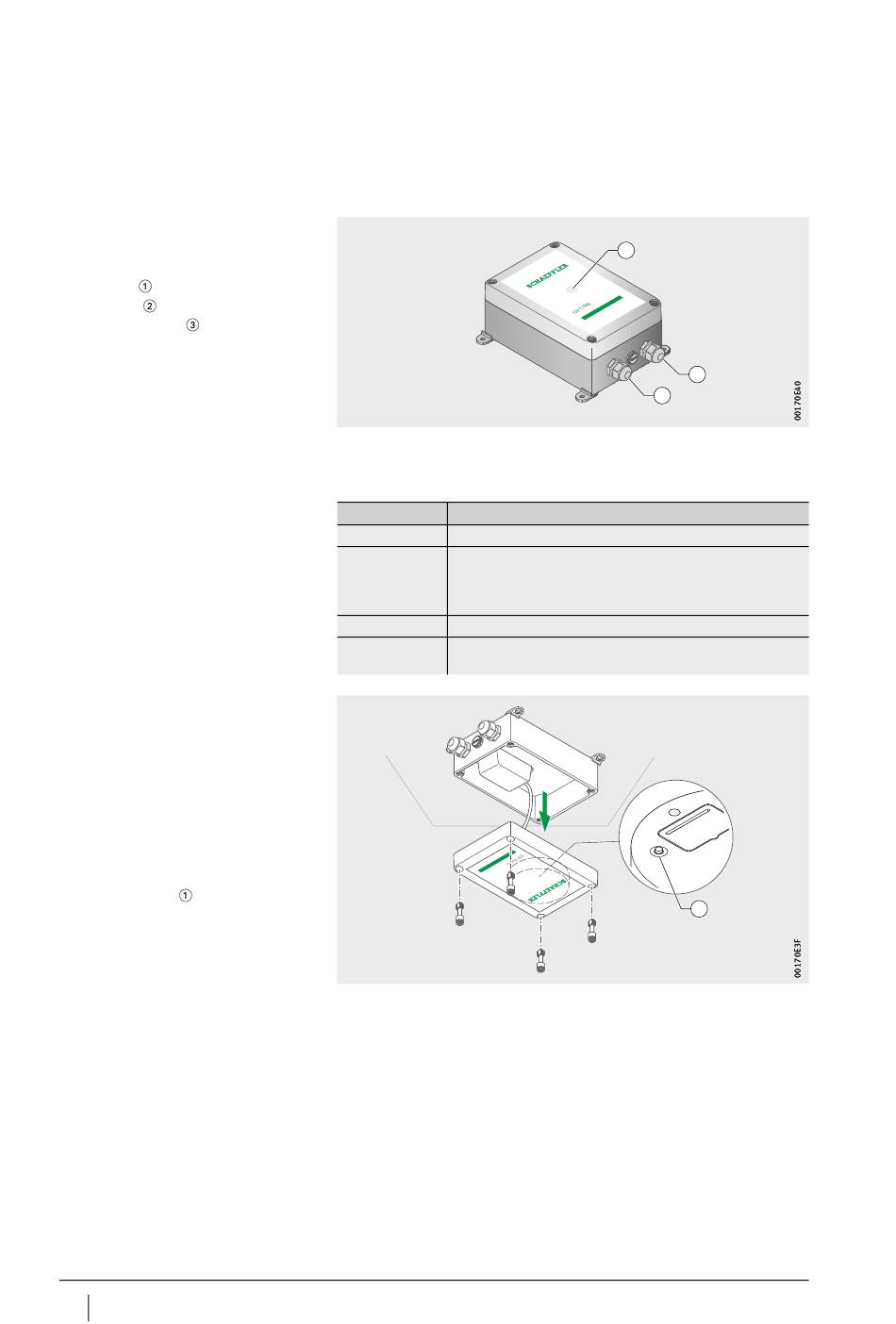

De gateway heeft twee schroefaansluitingen voor kabels, hierdoor
worden de voedingskabel en optioneel de netwerkkabel gevoerd,
figuur 8.
Fig. 8
De gateway is voorzien van een LED-display dat verschillende
bedrijfstoestanden aangeeft, zie tabel.
LED
Brandt groen
Brandt blauw
Knippert blauw
Brandt rood
Fig. 9
Als u op de toets [Configuratie] drukt, wordt de gateway in
de configuratiemodus gezet.
Functie
De gateway is met het internet verbonden.
De gateway probeert verbinding met het internet te maken.
Houd er rekening mee dat het tot stand brengen van een ver-
binding met het internet onder ongunstige omstandigheden
15 minuten kan duren.
De gateway bevindt zich in de configuratiemodus.
Er is een fout opgetreden. Zie voor meer informatie de web-
interface voor de configuratie van de gateway.
3
1
2
1
Schaeffler Technologies
