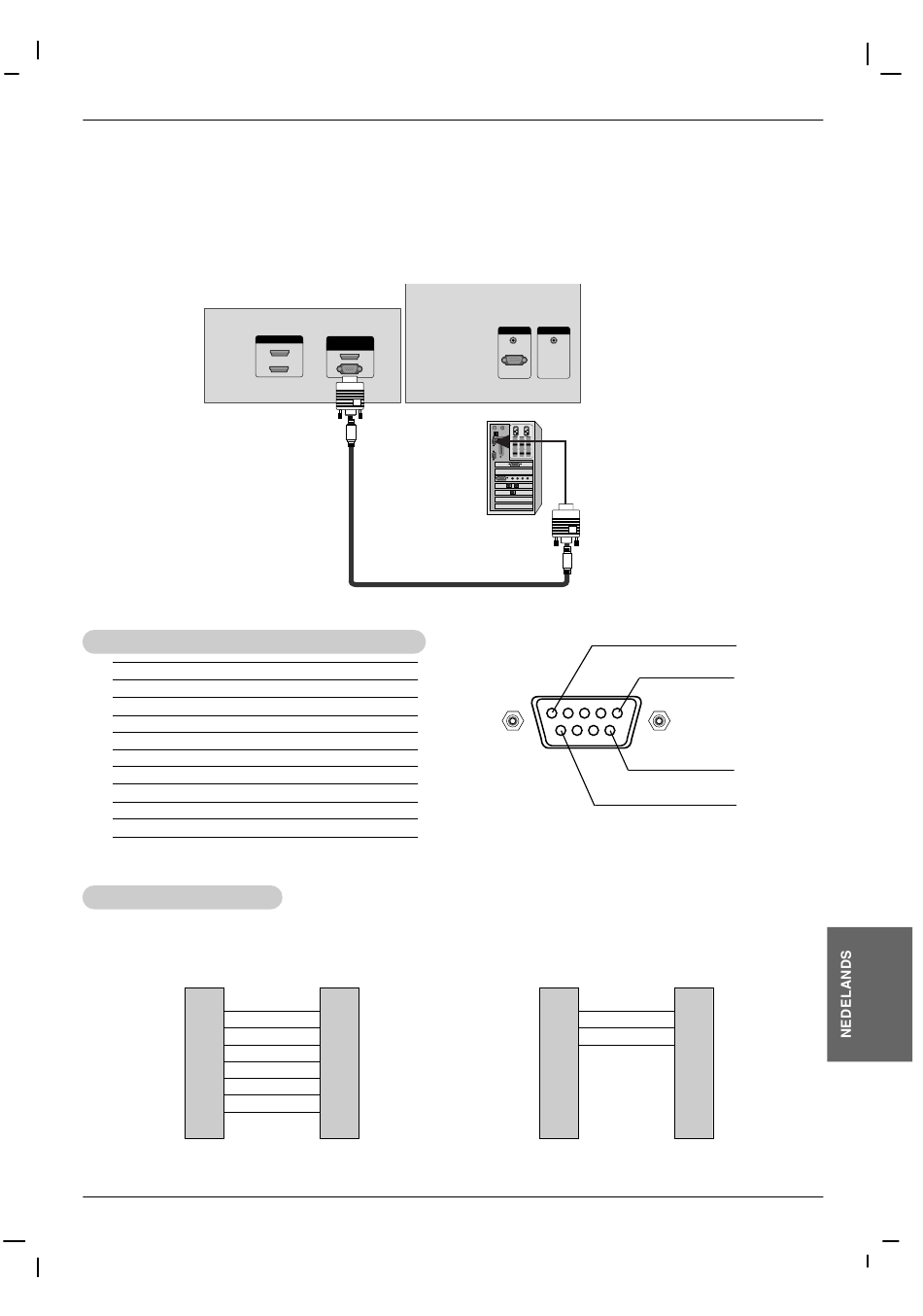

Extern bedieningsapparaat instellen
Extern bedieningsapparaat instellen
- Sluit de RS-232C-ingangsbus op een extern bedieningsapparaat (zoals een computer of een A/V-bedieningssys-
teem) aan om de functies van de monitor extern te bedienen.
- Sluit de seriële poort van het externe bedieningsapparaat op de RS-232C-bus op het achterpaneel van de monitor aan.
- RS-232C-aansluitingskabels worden niet met de monitor meegeleverd.
Stekkertype: 9-pens-D-substekker
Stekkertype: 9-pens-D-substekker
Nr.
Pennaam
1
Geen verbinding
2
RXD (gegevens ontvangen)
3
TXD (gegevens versturen)
4
DTR (DTE-zijde klaar)
5
GND (aarding)
6
DSR (DCE-zijde klaar)
7
RTS (klaar om te versturen)
8
CTS (veilig om te versturen)
9
Geen verbinding
RS-232C-configuraties
RS-232C-configuraties
7-dradige configuratie
(Standaard RS-232C-kabel)
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
(
)
VIDEO
AUDIO
VIDEO IN
HDMI IN
HDMI IN
RS-232C IN
(CONTROL & SERVICE)
2
1(DVI)
Plasma Monitor
TXD
3
2
RXD
5
GND
DSR
6
4
DTR
CTS
8
7
RTS
D-Sub 9
AUDIO
VIDEO
S-VIDEO
COMPONENT IN
VIDEO IN 3
VIDEO IN 4
REMOTE
RGB IN
CONTROL IN
AUDIO (RGB/DVI)
RGB(PC/DTV)
3-dradige configuratie
(Niet standaard)
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
GEBRUIKSAANWIJZING
Opmerking
1
5
9
6
Plasma Monitor
TXD
3
RXD
2
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
35
