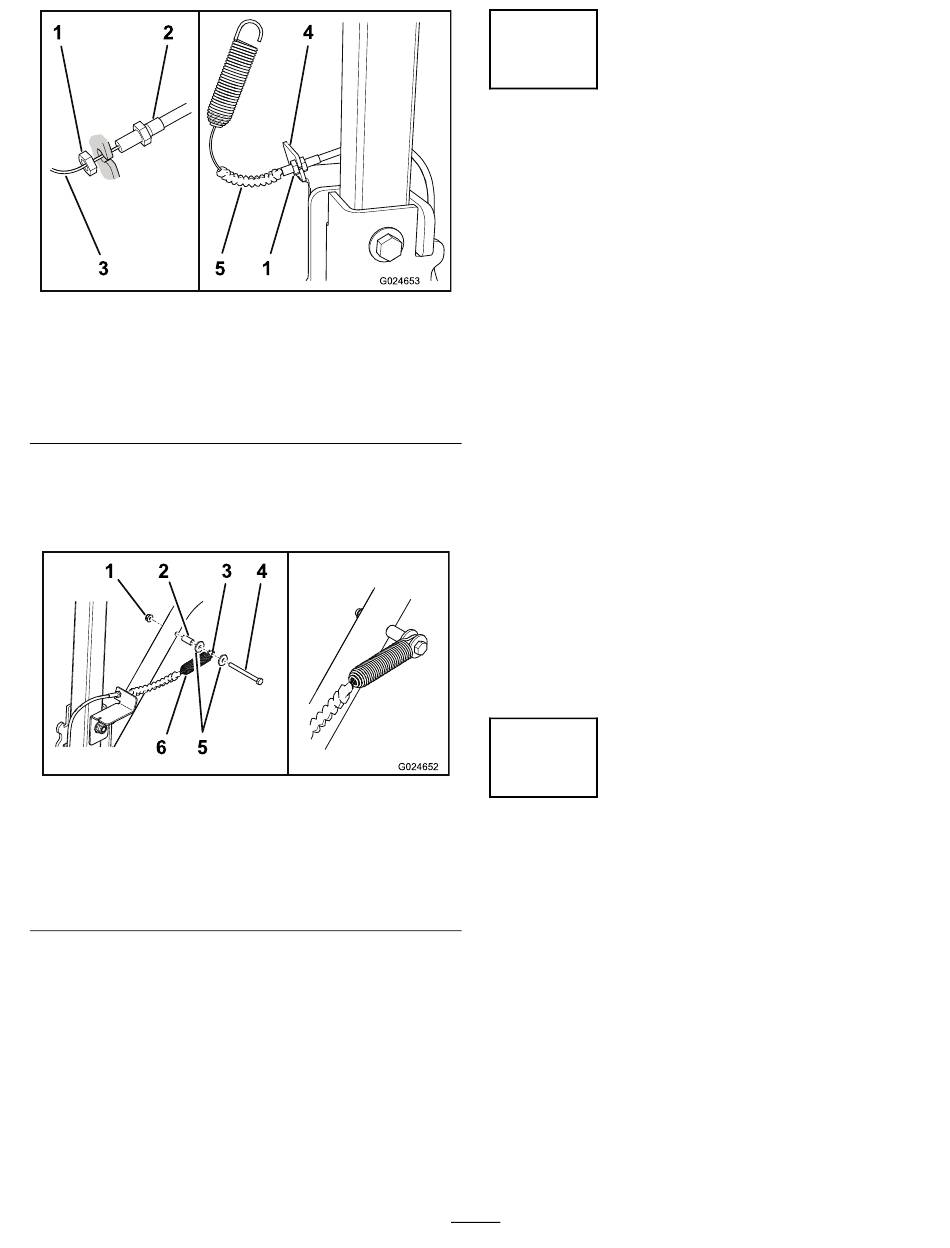

Figuur 15
Linkerkant getoond
1. Contramoer
2. Schroefdraadfitting
3. Kabel
5.
Monteer de veer aan het uiteinde van de
kabels op een 5/16 x 3-1/2" bout, met een
kort afstandsstuk, een lang afstandsstuk en 2
frictieringen; zie
Figuur
Figuur 16
Linkerkant getoond
1. Flensmoer (5/16 inch)
2. Afstandsstuk (5/16 x 1")
3. Afstandsstuk (5/16 x 3/8")
6.
Breng de gemonteerde bouten en kabels aan op
het werktuighefsysteem, en bevestig ze met 2
flensmoeren (5/16"); zie
g024653
4. Nokbeugel
5. Kabelhuls
16.
g024652
4. Bout (5/16 x 3-1/2 inch)
5. Frictieringen
6. Veerklem
Figuur
16.
6
Werking van het
werktuighefsysteem
controleren
Geen onderdelen vereist
Procedure
Belangrijk:
Houd de bedieningshendels in de
neutraalstand. Met de machine rijden wanneer
de aanslagplaten niet gemonteerd zijn, kan de
ingangsassen van de transmissies overbelasten.
1.
Ga op de stoel zitten, zet de bedieningshendels
in de neutraalstand en stel de parkeerrem in
werking.
2.
De motor starten.
3.
Beweeg het werktuig naar boven en
naar beneden, en controleer of het
werktuighefsysteem en de kabels van de
snelheidsbegrenzer naar behoren werken.
Belangrijk:
Als een onderdeel niet werkt
zoals het hoort, los het probleem dan op
alvorens de machine te gebruiken.
4.
Zet de motor af.
7
Het toerental en de sporing
afstellen
Geen onderdelen vereist
Het toerental afstellen
1.
Zet de contramoeren van de inbusbouten van
beide nokken los
7
(Figuur
17).
