De lichtschakelaar monteren (machines
uit de series 800, 1000 of 1600)
1. Verwijder de plug links bovenaan het bedieningspaneel
(A
Figuur
15).

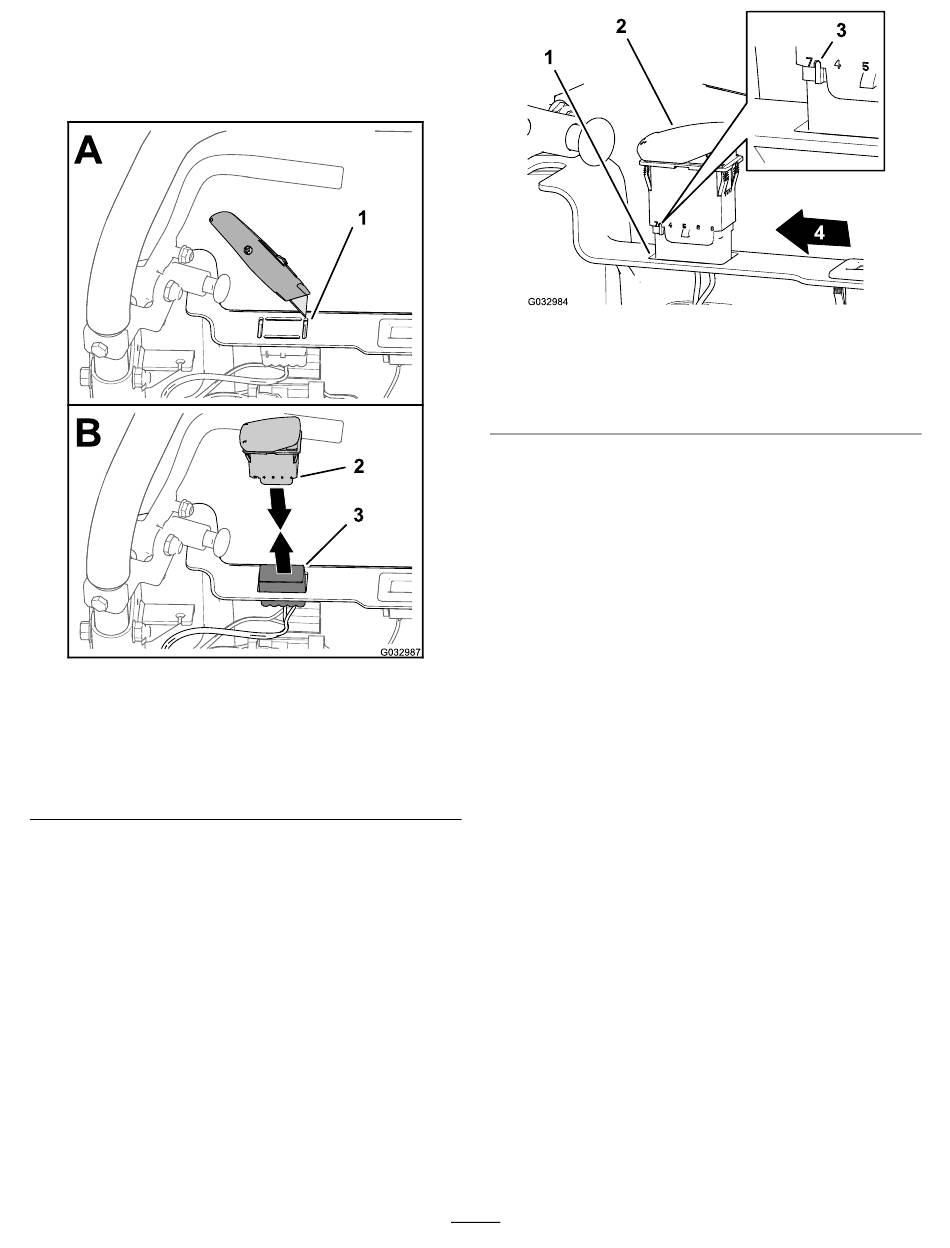

Figuur 15
1. Plug (bedieningspaneel)
2. 2-positie tuimelschakelaar
2. Trek de stekker met 10 contacten van de kabelboom
van de verlichtingsset en de kabelboomset voor de
urenteller door de opening in het bedieningspaneel
(Figuur
15).
3. Sluit de stekker met 10 pinnen van de tuimelschakelaar
met 2 standen aan op de stekker met 10 contacten van
de verlichtingsset en de urenteller
Opmerking: Verzeker dat de connectors goed in
elkaar gedrukt zijn en de vergrendeling goed aangrijpt.
4. Plaats de schakelaar met de inkeping in het
schakelaarhuis naar de linkerkant van het
bedieningspaneel
(Figuur
3. Stekker met 10
contacten (kabelboom
– verlichtingsset en
kabelboomset voor
urenteller)
(Figuur
15).
16).
1. Opening (bedieningspa-
neel)
2. 2-positie tuimelschakelaar
5. Duw de schakelaar in de opening in het
bedieningspaneel totdat deze vastklikt in het paneel
(Figuur
16).
8
Figuur 16
3. Inkeping (tuimelschake-
laar)
4. Linkerkant van het
bedieningspaneel
