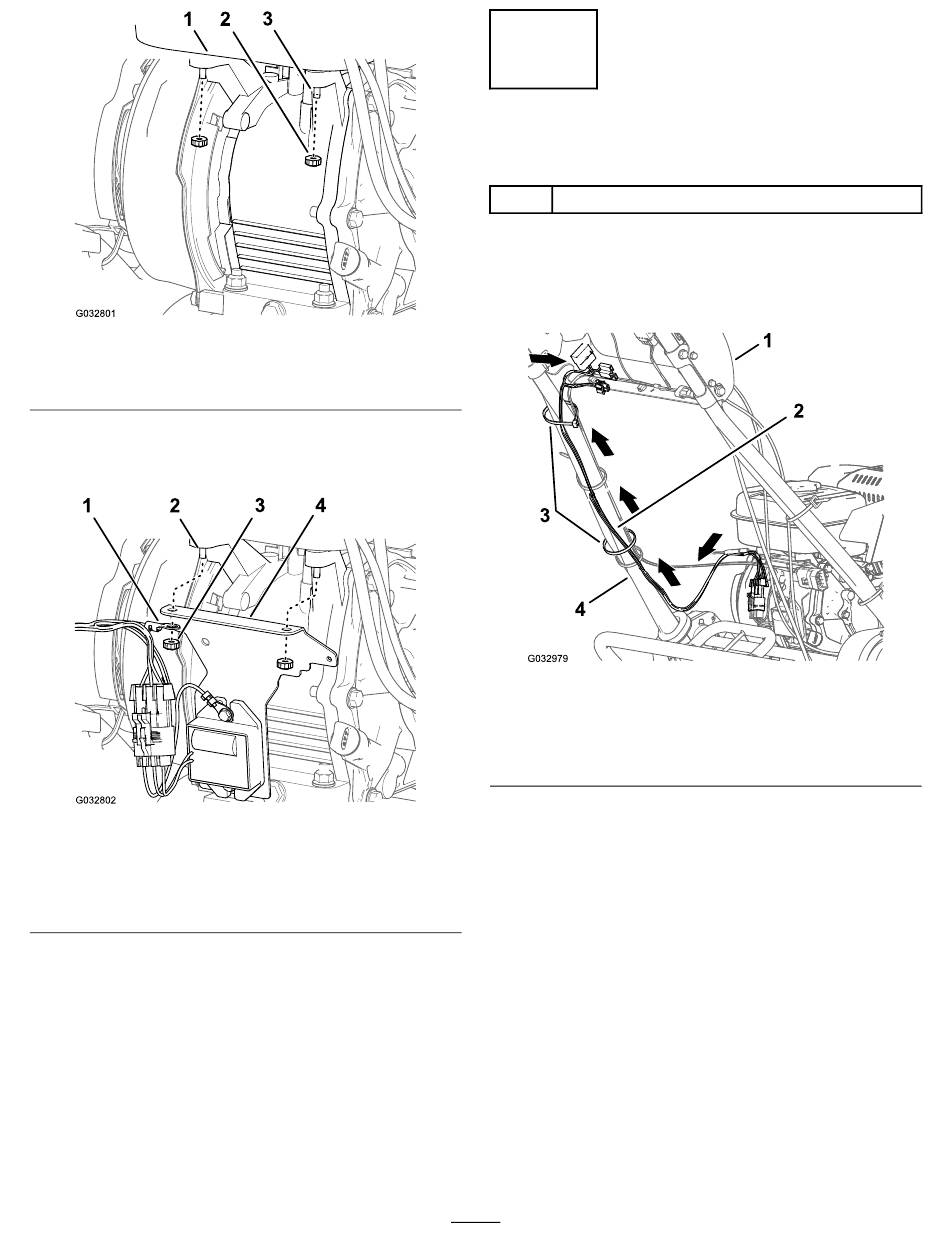

Figuur 8
1. Brandstoftank
2. Moer
2. Lijn de aardaansluiting van de kabelboom uit met de
korte flens van de linkeropening van de montagebeugel
voor de spanningsregelaar; zie
Figuur 9
1. Aardaansluiting
(kabelboom)
2. Bout (brandstoftank)
3. Lijn de openingen in de korte flens van de
montagebeugel voor de spanningsregelaar uit met de
bouten aan de achterkant van de brandstoftank
9).
4. Monteer de montagebeugel en de aardaansluiting op
de motor; gebruik de 2 moeren die u verwijderd hebt
in stap
1 (Figuur
9).
5. Draai de moeren vast met een torsie van 9,7 tot
12,0 N·m.
3. Bout (brandstoftank)
Figuur
9.
3. Moer
4. Montagebeugel
(spanningsregelaar)
(Figuur
4
De kabelboom leiden
Benodigde onderdelen voor deze stap:
2
Kabelklemband
Procedure
1. Leid de kabelboom van de montagebeugel naar de
linkerduwstang
(Figuur 10
Machines uit de series 800, 1000 of 1600
1. Bedieningspaneel
2. Draadboom
5
en
Figuur
11).
Figuur 10
3. Kabelbinders
4. Linkerduwstang
