7.
Bevestig de scharnierbeugels aan het
achterframekanaal met de 4 eerder verwijderde
flenskopbouten (⅜" x 1") zoals getoond op
Figuur
15.
8.
Draai de 4 flenskopbouten vast met een torsie
van 37-45 Nm.

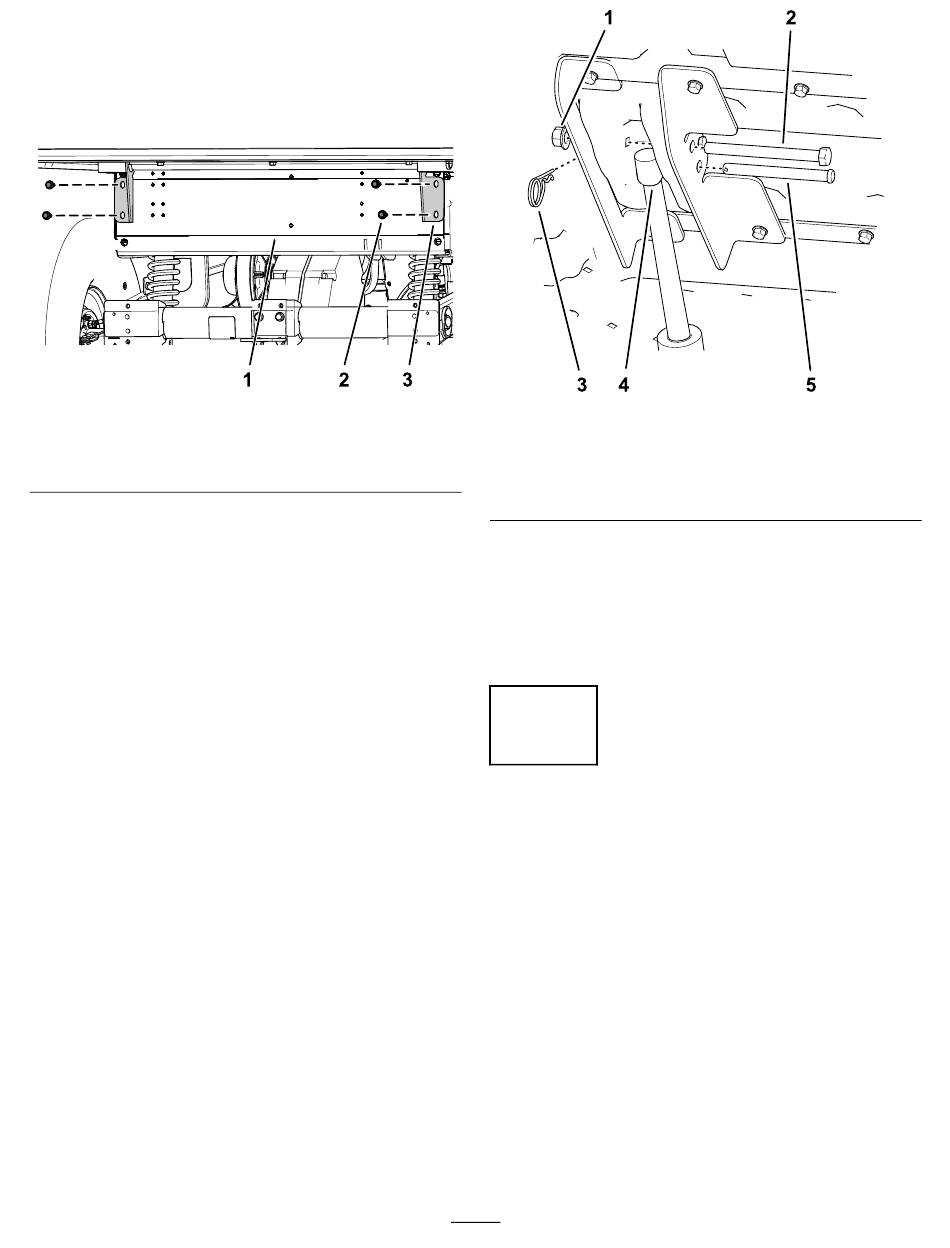

Figuur 15
1. Achterframekanaal
2. Flenskopbout (⅜" x 1")
Voor machines met een elektrische
hefinrichting van de laadbak
1.
Draai de laadbak zo dat de scharnierbeugel en
de steunstang naar beneden gericht zijn
13).
2.
Til de laadbak op met een hijswerktuig aan de
voor- en achterkant en lijn de laadbak met de
scharnierbeugel naar achteren uit met het frame
van de machine
3.
Bevestig de stang van de hefactuator met de
eerder verwijderde zeskantbout (½" x 5½"),
borgmoer (½"), gaffelpen (3½") en R-pen aan de
binnenste en buitenste hefbeugel
3. Scharnierbeugel
(Figuur
13).
(Figuur
g226636
1. Borgmoer (½")
2. Zeskantbout (½" x 5½")
3. R-pen
4.
Bevestig de scharnierbeugels aan het
achterframekanaal met de 4 eerder verwijderde
flenskopbouten (⅜" x 1") zoals getoond op
Figuur
(Figuur
5.
Draai de 4 flenskopbouten vast met een torsie
van 37-45 Nm.
8
De accu aansluiten
16).
Geen onderdelen vereist
Procedure
1.
Sluit de pluskabel aan op de accupool
2).
2.
Sluit de minkabel aan op de accupool
3.
Plaats het accudeksel op de bovenkant van de
accu
(Figuur
11
Figuur 16
4. Stang van hefactuator
5. Gaffelpen (3½")
15.
2).
g226666
(Figuur
(Figuur
2).
