schroef van de koppeling en monteer de
koppeling op de krukas van de motor.
10.
Lijn de drijfriem uit met de koppeling.
11.
Monteer het uitlaatspruitstuk aan de motor
en sluit het aan op de uitlaatpijp met de
koppelingsveren.
12.
Bevestig de motor met de 4 flensmoeren en 4
inbusbouten aan de motorbak.
13.
Draai de 2 olieslangen vast in hun fittings in de
motor.
Opmerking:
Draai het rechte uiteinde van
de slang op de elleboogfitting van de motor en
draai het slanguiteinde met de elleboog op de
rechte slangfitting.
14.
Sluit de aardingskabel aan op de voorkant van
de motor.
15.
Sluit de brandstoftoevoerslang aan op de
brandstofpomp.
16.
Sluit de luchtinlaatslang met slangklemmen aan
op het luchtfilter en de motor.
17.
Vul de motor met olie; raadpleeg uw
Gebruikershandleiding.
6
De afstandsstukken van de
laadbak monteren
Benodigde onderdelen voor deze stap:
1
Voorste buisframe
1
Rechter afstandsstuk van de laadbak
1
Linker afstandsstuk van de laadbak
Afstandsstuk van de scharnierinrichting van de
2
laadbak
4
Schroef
2
Slotbout
4
Bout
6
Moer
Procedure
1.
Verwijder de scharnierbeugel van de onderkant
van de losgemaakte laadbak.
2.
Plaats de afstandsstukken van de
scharnierinrichting van de laadbak op de
draaibussen en monteer de scharnierbeugel met
de lange schroeven op de laadbak
1. Onderlegringen
2. Afstandsstuk van de
scharnierinrichting van de
laadbak
3.
4.
1. Voorste buisframe
(Figuur
10).
9

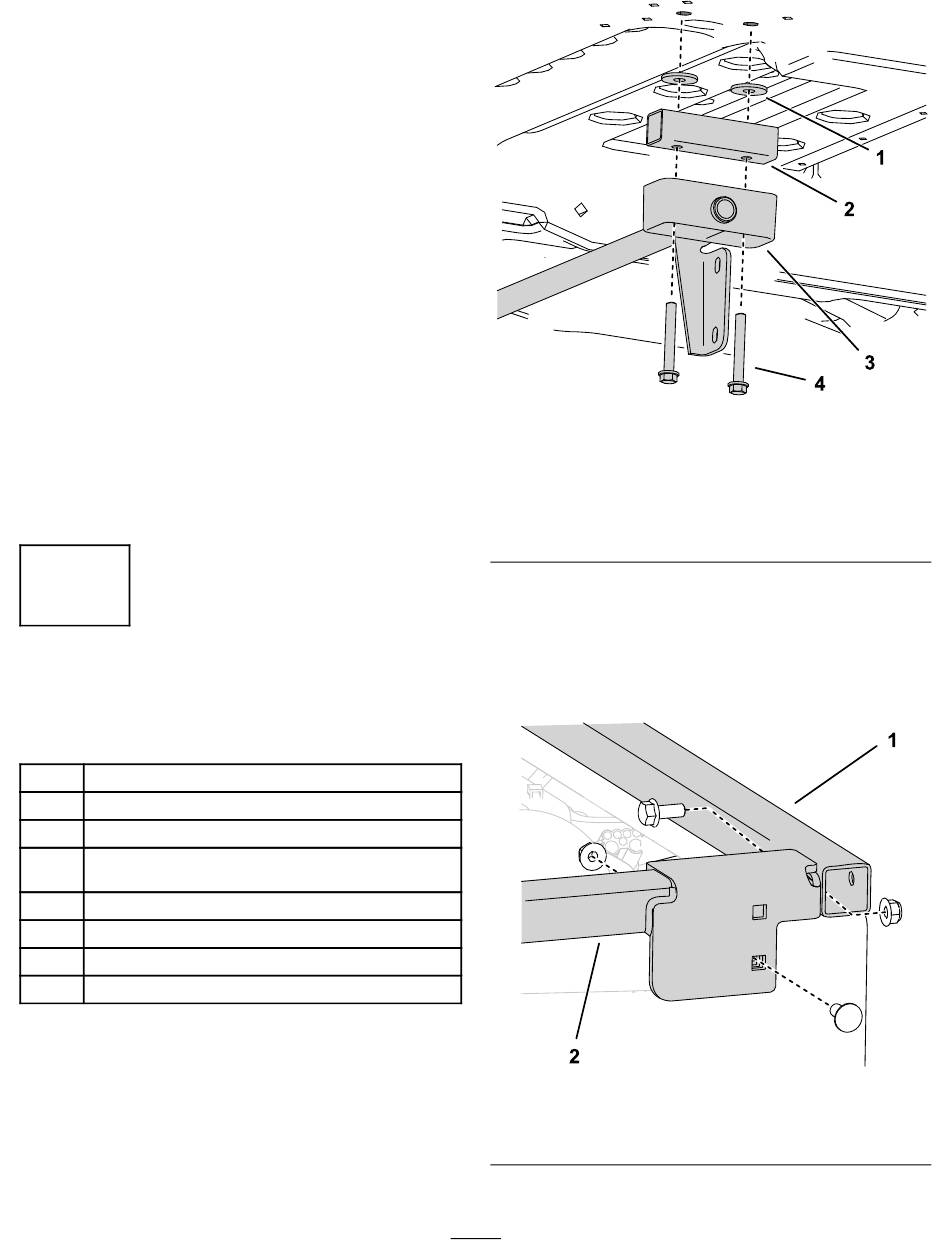

Figuur 10
Onderkant van laadbak afgebeeld
Plaats het voorste buisframe gelijk met de
voorste rand van het laadbakframe.
Bevestig het rechter afstandsstuk van de
laadbak met een bout aan het voorste buisframe
en met een slotbout aan het laadbakframe zoals
afgebeeld op
Figuur
11.
Figuur 11
g227144
3. Draaibus en -beugel
4. Lange schroeven
g227145
2. Rechter afstandsstuk van
de laadbak
