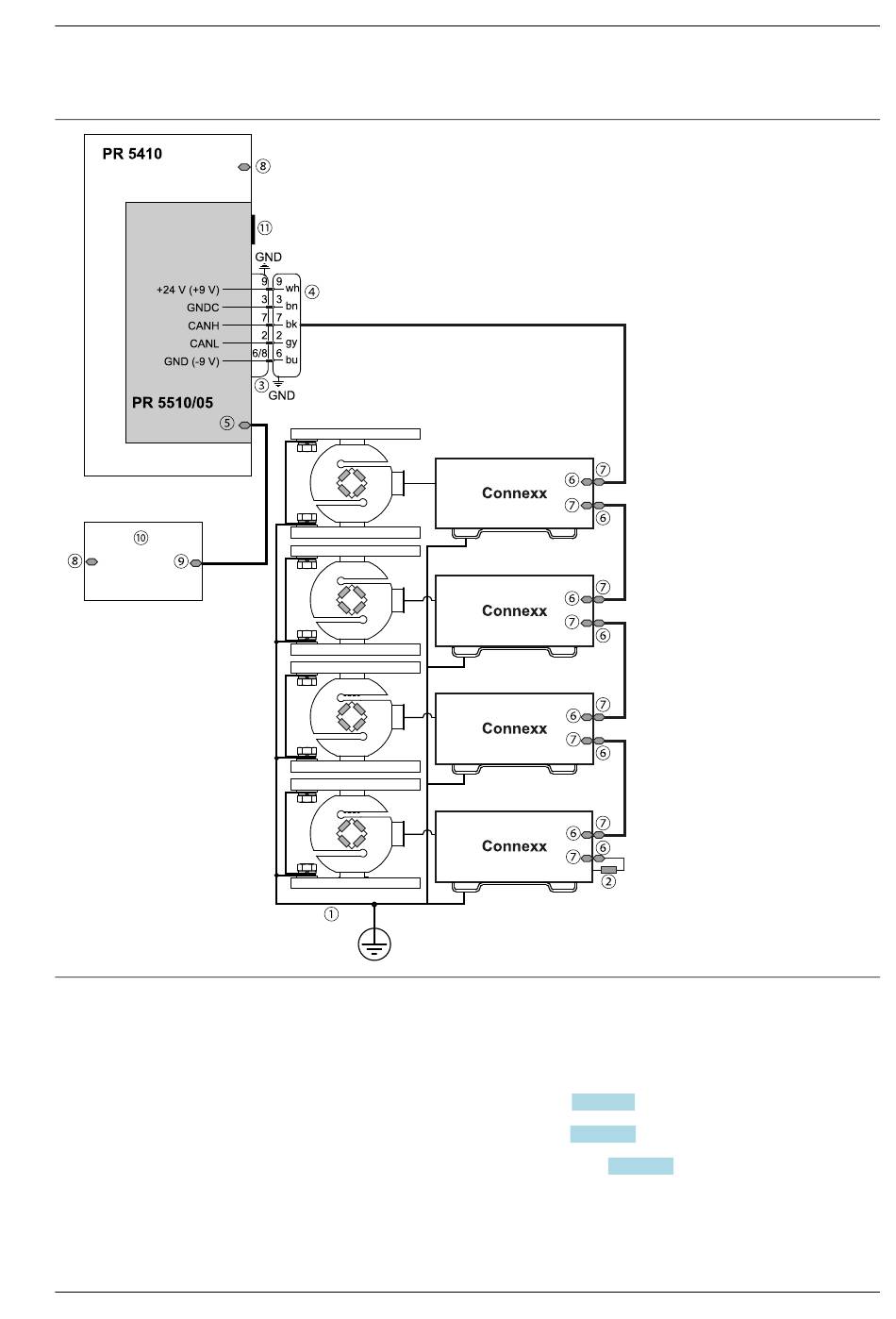

Aansluitvoorbeeld, schematische weergave
11.2.5.3
Bevestigingsmogelijkheden
Minebea Intec
De Connexx-module wordt geleverd inclusief bevestigingselementen.
De volgende bevestigingstypen zijn mogelijk:
-
Bevestiging met fixatieplaat, zie hoofdstuk
-
Bevestiging met fixatiehaak, zie hoofdstuk
-
Bevestiging met draagrailhouder, zie hoofdstuk
S-type drukbelastings-weegcel PR 6241
①
Potentiaalvereffening
②
Afsluitweerstand
③
D-Sub-connector male, 9-polig
④
D-Sub-connector female,
9-polig
⑤
Ingangsspanning U
(alleen bij aangesloten externe
stroomvoorziening)
⑥
M12-connector male
⑦
M12-connector female
⑧
Voedingsspanning U
⑨
Uitgangsspanning U
(alleen bij aangesloten externe
stroomvoorziening)
⑩
Externe stroomvoorziening (al-
leen vereist bij >4 aangesloten
Connexx-modules)
⑪
Schakelaar voor aansluiting van
een bus-afsluitweerstand
11.2.5.3.1
11.2.5.3.2
11.2.5.3.3
= 24 V
DC
= 230 V
AC
= 24 V
DC
