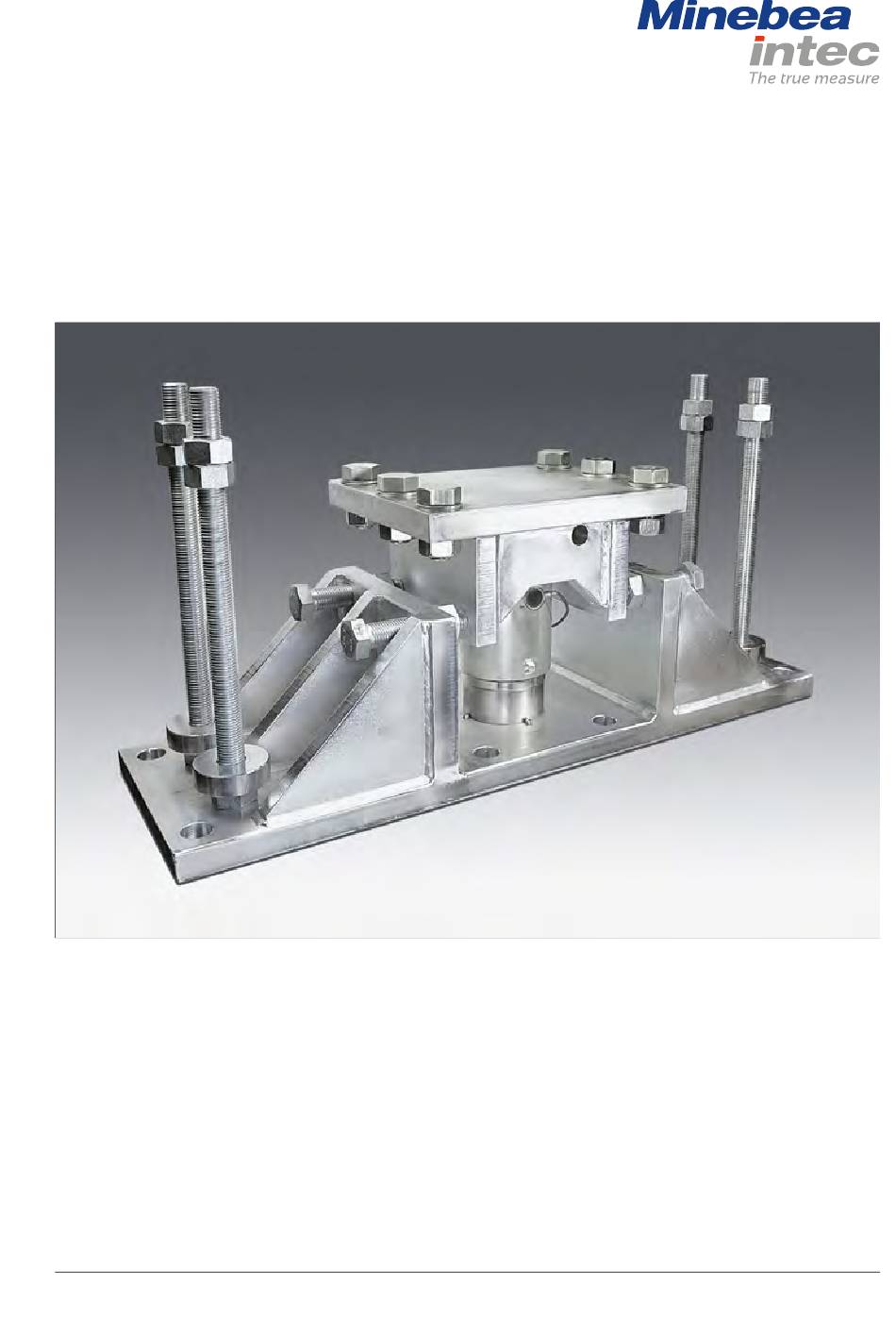

- Pagina 1 Installatiehandboek SeismicMount PR 6144 Vertaling van het originele installatiehandboek 9499 053 64405 Uitgave 7.7.0 15-12-2022 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Duitsland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...
- Pagina 2 Voorwoord Beslist in acht nemen! Alle gegevens in dit document zijn - voor zover niet wettelijk verplicht - niet bindend voor Minebea Intec en zijn voorbehouden aan wijzigingen. De bediening/installatie van het product mag uitsluitend worden uitgevoerd door geschoold, vakkundig en ter zake kundig personeel. Bij communicatie over dit product a.u.b. het type, de benaming en het versienummer/serienummer vermelden, evenals alle met het product samenhangende licentienummers.
-
Pagina 3: Inhoudsopgave
Montagetips ............................6 Positie van de weegcellen ............................6 Interne beveiliging tegen omhoogkomen......................7 Aanslagen ..................................7 Specificaties............................8 Leveringsomvang...............................8 4.1.1 SeismicMount PR 6144/54, ../15, ../35 ......................8 4.1.2 SeismicMount PR 6144/55 ..........................9 Afmetingen................................10 4.2.1 Boorschema's ..............................10 4.2.2 Montageafmetingen ............................ - Pagina 4 SeismicMount PR 6144 Inhoudsopgave Accessoires ................................19 8.2.1 Drukschijven ..............................19 Certificaten ............................20 CE-PR 6144 .................................21 003/2021..................................22 2451-CPR-EN1090-2014.2089.005 ........................24 NL-2 Minebea Intec...
-
Pagina 5: Inleiding
1 Inleiding SeismicMount PR 6144 Inleiding Lees het handboek Lees het handboek grondig en volledig door voordat u met het product aan het werk gaat. Dit handboek maakt deel uit van het product. Bewaar het op een goed bereikbare en veilige plek. -
Pagina 6: Hotline
SeismicMount PR 6144 1 Inleiding VOORZICHTIG Waarschuwing voor persoonlijk letsel. VOORZICHTIG voor een mogelijk optredende situatie met lichte, herstelbare verwondingen tot gevolg, wanneer de betreffende voorzorgsmaatregelen niet in acht worden genomen. De benodigde voorzorgsmaatregelen treffen. LET OP Waarschuwing voor materiële schade en/of schade aan het milieu. -
Pagina 7: Veiligheidsinstructies
De zending moet op volledigheid worden gecontroleerd. Door middel van een visuele controle moet worden vastgesteld of de zending beschadigd is. Een klacht moet onmiddellijk bij de leverancier worden ingediend. Een verkoop- of servicepunt van Minebea Intec moet worden ingelicht. Voor de inbedrijfstelling LET OP... -
Pagina 8: Montagetips
SeismicMount PR 6144 3 Montagetips Montagetips Positie van de weegcellen Voorbeelden: NL-6 Minebea Intec... -
Pagina 9: Interne Beveiliging Tegen Omhoogkomen
3 Montagetips SeismicMount PR 6144 Interne beveiliging tegen omhoogkomen Om veiligheidsredenen is er een interne beveiliging tegen omhoogkomen aanwezig. ØD 1 = tankklauw/-voet Aanbevolen diameter "⌀ ⌀ D" in de tankklauw/-voet voor de beveiliging tegen omhoogkomen en afstand "B" Type ⌀... -
Pagina 10: Specificaties
SeismicMount PR 6144 4 Specificaties 4 Specificaties Leveringsomvang 4.1.1 SeismicMount PR 6144/54, ../15, ../35 4, 5, 6 Pos. Benaming Bout (4×) Moer (4×) Bovenplaat Bout (2×) Veerring (2×) voor de equipotentiaalkabel Ring (2×) Moer (12×) Ring (4×) Draadstang met markering ter controle van de indraaidiepte (4×) -
Pagina 11: Seismicmount Pr 6144/55
4 Specificaties SeismicMount PR 6144 4.1.2 SeismicMount PR 6144/55 4, 5, 6 Pos. Benaming Bout (4×) Moer (4×) Bovenplaat Bout (2×) voor de equipotentiaalkabel Veerring (2×) (meegeleverd bij de drukschijvenset PR 6143/55) Ring (2×) Moer (12×) Ring (4×) Draadstang met markering ter controle van de indraaidiepte (4×) -
Pagina 12: Afmetingen
SeismicMount PR 6144 4 Specificaties Afmetingen 4.2.1 Boorschema's alle afmetingen in mm Pos. Beschrijving Boorschema van de bovenplaat Alleen voor PR6144/35 en PR6144/55 Boorschema van de onderplaat Inbouwset PR 6144/54 PR 6144/15 PR 6144/35 1150 1070 PR 6144/55 1180 1100... -
Pagina 13: Montageafmetingen
4 Specificaties SeismicMount PR 6144 4.2.2 Montageafmetingen alle afmetingen in mm * Draadstang is volledig ingedraaid. Inbouwset PR 6144/54 ⌀80 PR 6144/15 ⌀80 PR 6144/35 ⌀100 PR 6144/55 ⌀100 Minebea Intec NL-11... -
Pagina 14: Technische Gegevens
SeismicMount PR 6144 4 Specificaties Technische gegevens Inbouwset PR 6144/54 PR 6144/15 PR 6144/35 PR 6144/55 Nominale belasting van de WC* 0,5…75 t 100 t 200 + 300 t 520 t Toeg. horizontale kracht max. 370 kN max. 440 kN max. -
Pagina 15: Installatie
5 Installatie SeismicMount PR 6144 Installatie Voor de montage 5.1.1 Fundament/onderconstructie voorbereiden Het fundament voor de inbouwset moet horizontaal (waterpas gebruiken) en vlak zijn en mag niet doorbuigen door de belasting. De belasting moet zo gelijkmatig mogelijk over de aanwezige weegcellen worden verdeeld om de afzonderlijke weegcellen niet te overbelasten. -
Pagina 16: Inbouwset Inbouwen
SeismicMount PR 6144 5 Installatie Bij latere elektrische laswerkzaamheden in de buurt van de weegcel moeten de weegcelkabels worden losgekoppeld. moet voor goede elektrische overbrugging van de weegcel door de flexibele koperleiding worden gezorgd. moet de massaklem van het lasapparaat zo dicht mogelijk bij de lasplaats worden aangebracht. - Pagina 17 5 Installatie SeismicMount PR 6144 Handelwijze: Bovenplaat (2) op de tankklauw/tankvoet (1) schroeven. De sterkteklassen en aanhaalmomenten van de bouten strikt in acht nemen, zie hoofdstuk 5.2. 2. Onderplaat (7) met dummy (6) op het fundament positioneren. Absoluut erop letten dat de boven- en onderplaat parallel en loodrecht boven elkaar zitten! 3.
-
Pagina 18: Inbouw Controleren
SeismicMount PR 6144 5 Installatie 9. Weegcelzitting op de plaat van de onderplaat (7) en de uitfrezing (3) voor de bovenste drukschijf (9) in de bovenplaat (2) reinigen. 10. Weegcel (11) met drukschijven verticaal in de inbouwset plaatsen. 11. Tank langzaam laten zakken en erop letten dat de bovenste drukschijf (9) in de uitfrezing (3) niet kantelt (via gat (10) controleren). -
Pagina 19: Reiniging
6 Reiniging SeismicMount PR 6144 Reiniging De inbouwset is gemakkelijk te reinigen. Deze kan met water worden afgespoten. Spuit daarbij met de waterstraal van boven naar beneden en rondom de inbouwset. LET OP De materialen van de inbouwset verdragen mogelijk sommige reinigingsmiddelen niet. -
Pagina 20: Verwijdering
'mits wordt voldaan aan alle voor elektrische en elektronische apparaten resp. verpakkingen geldende wettelijke specificaties of tegen betaling worden ingeleverd bij Minebea Intec. Deze inlevermogelijkheid is bedoeld om adequate recycling resp. adequaat hergebruik te realiseren door een van huishoudelijk afval gescheiden inzameling. -
Pagina 21: Reserveonderdelen En Accessoires
8 Reserveonderdelen en accessoires SeismicMount PR 6144 Reserveonderdelen en accessoires Reserveonderdelen Pos. Benaming Belastingsniveau Bestelnr. Bovenste drukschijf 100 t 5322 520 10552 Bovenste drukschijf 200 t, 300 t 5322 520 10553 Accessoires 8.2.1 Drukschijven Voor de inbouw van de weegcel wordt het gebruik van de volgende drukschijven... -
Pagina 22: Certificaten
SeismicMount PR 6144 9 Certificaten Certificaten Volgnr. Benaming Documentnr. zie paragraaf CE marking CE-PR 6144 Declaration of Performance 003/2021 Conformity of the Factory Production 2451-CPR-EN1090-2014.2089.005 Control NL-20 Minebea Intec... -
Pagina 23: Ce-Pr 6144
9 Certificaten SeismicMount PR 6144 CE-PR 6144 Minebea Intec NL-21... - Pagina 24 SeismicMount PR 6144 9 Certificaten 003/2021 NL-22 Minebea Intec...
- Pagina 25 9 Certificaten SeismicMount PR 6144 Minebea Intec NL-23...
-
Pagina 26: 2451-Cpr-En1090-2014.2089.005
SeismicMount PR 6144 9 Certificaten 2451-CPR-EN1090-2014.2089.005 NL-24 Minebea Intec... - Pagina 27 9 Certificaten SeismicMount PR 6144 Minebea Intec NL-25...
