Het werk aan de elektrische systemen mag niet starten totdat de veiligheidsregels correct werden toegepast:
•
Isoleren
- Onderzoek de verbindingsdiagrammen en maak uzelf vertrouwd met de layout van het schakelmateriaal.
- Werk alleen met apparatuur met betrekking tot veiligheid nadat u een verantwoordelijk persoon geraadpleegd heeft.
- Maak isolatiepaden aan die zichtbaar zijn.
- Wacht gedurende de vereiste ontladingstijd tot de condensators ontladen zijn.
•
Zorg dat de schakelaars niet opnieuw ingeschakeld kunnen worden.
- Blokkeer schakelaars mechanisch (bv. door het gebruik van sloten).
- Trek alle mogelijke verbindingen met de zekeringen uit.
•
Zorg ervoor dat het materiaal niet onder stroom staat.
- Gebruik enkel spanningsmeters die geschikt zijn voor het voltage.
- Test de spanningsmeter om er zeker van te zijn dat hij werkt.
- Zorg ervoor dat de werkplaats niet onder stroom staat.
•
Aarding en kortsluiting
- Het aardverbindings- en kortsluitingsapparaat zijn nodig voor apparaten met een spanningsbereik boven 1 kV.
- Het aardverbindings- en kortsluitingsapparaat moet geschikt zijn voor de mogelijke kortsluitingsstroom die verwacht wordt.
•
Verbind het apparaat altijd eerst met de aarding.
•
Bedek of omsluit de aanpalende delen die onder stroom staan.
•
Delen onder stroom moeten beschermd worden tegen toevallig contact door middel van voldoende sterke en betrouwbare afdekkingen.
6.3
Verbinding
6.3.1
Overzicht van de verbindingsdwarsdoorsneden
OPGELET!
Wij zouden onze klanten graag willen wijzen op het feit dat het noodzakelijk is om te controleren of de bestaande PV-installaties met de modulaire
centrale omvormer SOLIVIA CS/CM EU G3 inderdaad de torsiegrenzen in acht nemen zoals omschreven is in paragraaf 6.3.1. Wanneer andere
geleiders worden gebruikt, moeten de wijzigingen in de kabel dwarsdoorsneden, bevestigingsprocedures en torsies in acht worden genomen (raad-
pleeg de huidige normen voor de juiste voorgeschreven behandeling en hantering).
Voor nadere informatie kunt u het technisch informatieblad raadplegen op onze website www.solar-inverter.com
VERBINDINGSTYPE
Gelijkstroomkabel vanuit de
string combineerdoos (gelijk-
stroom, 1 MPPT)
Gelijkstroomkabel vanuit de
string combineerdoos (gelijk-
stroom, 2 MPPT)
Wisselstroomkabel (AC 400 V
/ NPE) *
Hulpspanningstoevoer
(wisselstroom 230 V)
* De kast moet worden aangesloten op een 3-fasen Wye (ster) configuratierooster.
6.3.2
Werk dat uitgevoerd moet worden voor de elektrische verbinding
Voer de volgende punten uit voor u de SOLIVIA CM centrale generator verbindt. Merk op dat de SOLIVIA CM kasten aankomen zonder geïnstal-
leerd controlesysteem.

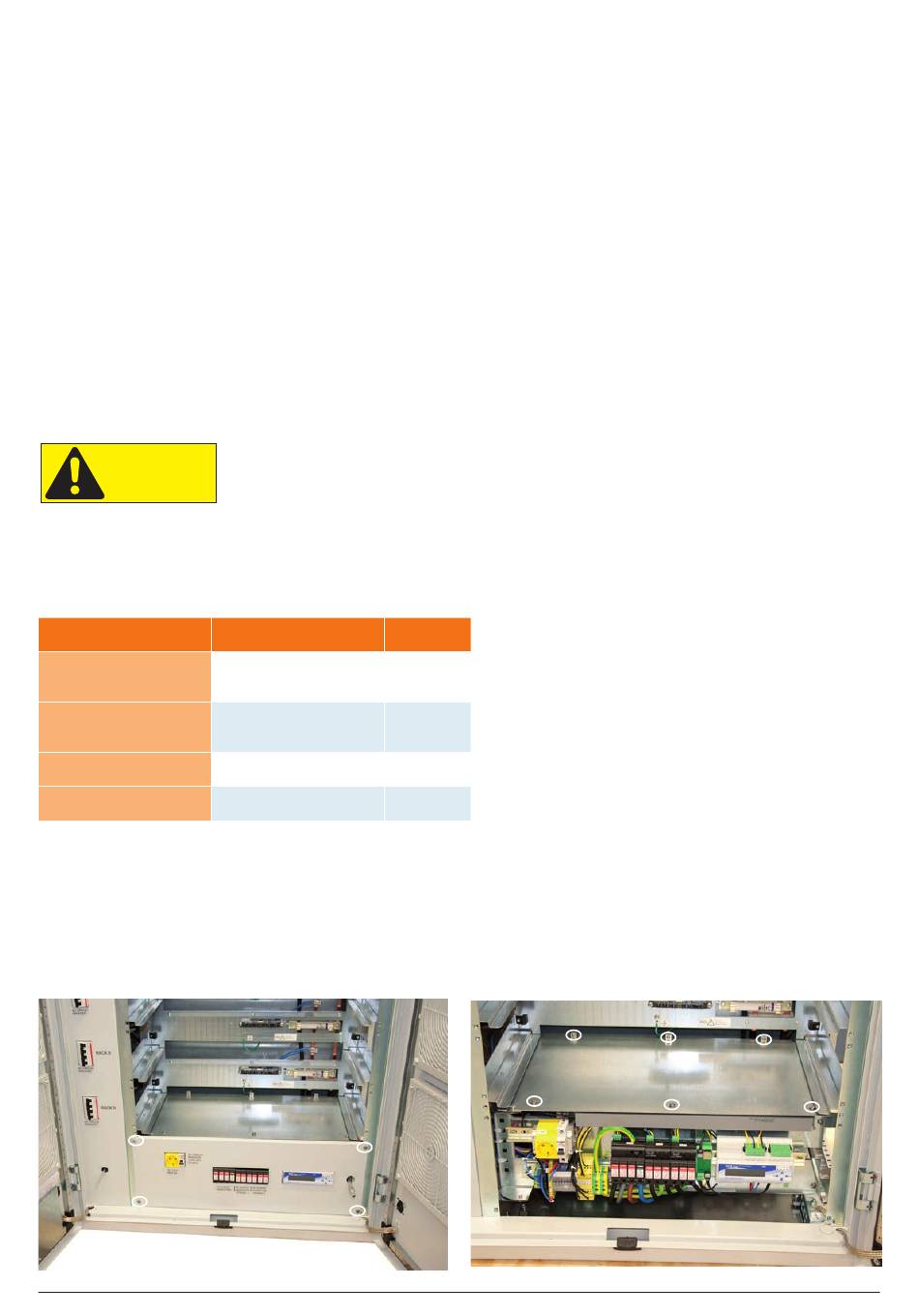

1. Toestand bij aankomst:
Verbindingsgebied voorafgaand aan het verwijderen van het voorste
paneel. Maak de vier schroeven los bij de hoeken van het paneel om
het te verwijderen. Dit zal het verbindingsgebied zichtbaar maken.
24
OPGELET!
§ 6.3.1 tot en met § 6.3.4
De kabeldoorsnede varieert en de draaimomenten die worden vermeld in § 6.3.1 zijn uitsluitend van toepassing
op koperdraden.
DWARSDOORSNEDEGEBIED
TORSIE
KABEL (KOPERDRADEN)
95 ... 150 mm²
28 ... 30 Nm
50 ... 95 mm²
28 ... 30 Nm
50 ... 95 mm²
15 ... 20 Nm
2,5 mm²
0,6 ... 0,8 Nm
2. Voorste verbindingsgebied:
Verbindingsgebied na verwijderen voorste paneel en vóór verwijdering
van middenste paneel. Maak de zes schroeven in de hoeken en in het
midden van het middenste paneel los om het te verwijderen. Dit zal de
achterkant van het verbindingsgebied zichtbaar maken.
Handleiding SOLIVIA CM EU G3
