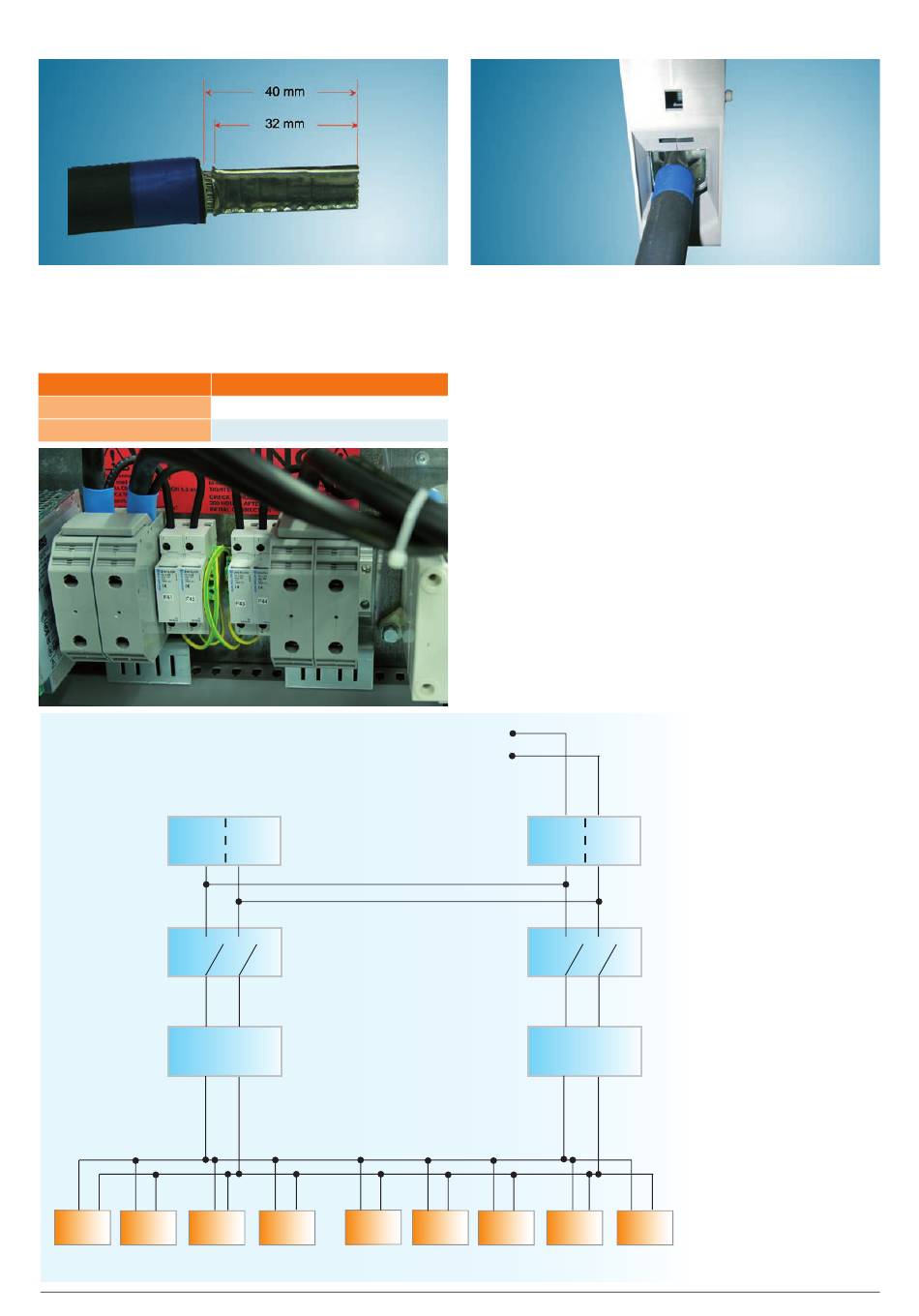

Verwijder de isolatie van de uiteinden van de kabel tot een lengte van 40 mm. Daarna ader-eindhulzen van 32 mm inklemmen:
6.3.3.1
1 MPPT versie (fabrieksinstelling)
In de 1 MPPT versie, verbind de gelijkstroomkabel van de omvormerverbindingsdoos met de terminal INPUT GELIJKSTROOM 2 van de centrale
omvormer door de te gebruiken, terminals X40-2 en X40-4 gespecifi ceerd op het circuitdiagram (zie § 11 Circuitdiagrammen).
Verwijder de terminalbruggen niet!
VERBINDING
Pluslijn
Minlijn
+
Inputterminals 1
GELIJKSTROOM
input onderbreker 1
OV bescherming
No. 2
No. 3
No. 1
4 SOLIVIA 11 EU G3 R omvormer-racks (44 kW)
Handleiding SOLIVIA CM EU G3
TERMINAL
X40-4 +
X40-2 –
GELIJKSTROOM
verbinding naar 1
PV MPPT alleen
-
No. 5
No. 4
5 SOLIVIA 11 EU G3 R omvormer-racks (55 kW)
GELIJK-
STROOM 2+
GELIJK-
STROOM 2-
X40-4 +
+
Inputterminals 2
GELIJKSTROOM
input onderbreker 2
OV bescherming
No. 7
No. 8
No. 6
X40-2 -
-
No. 9
27
