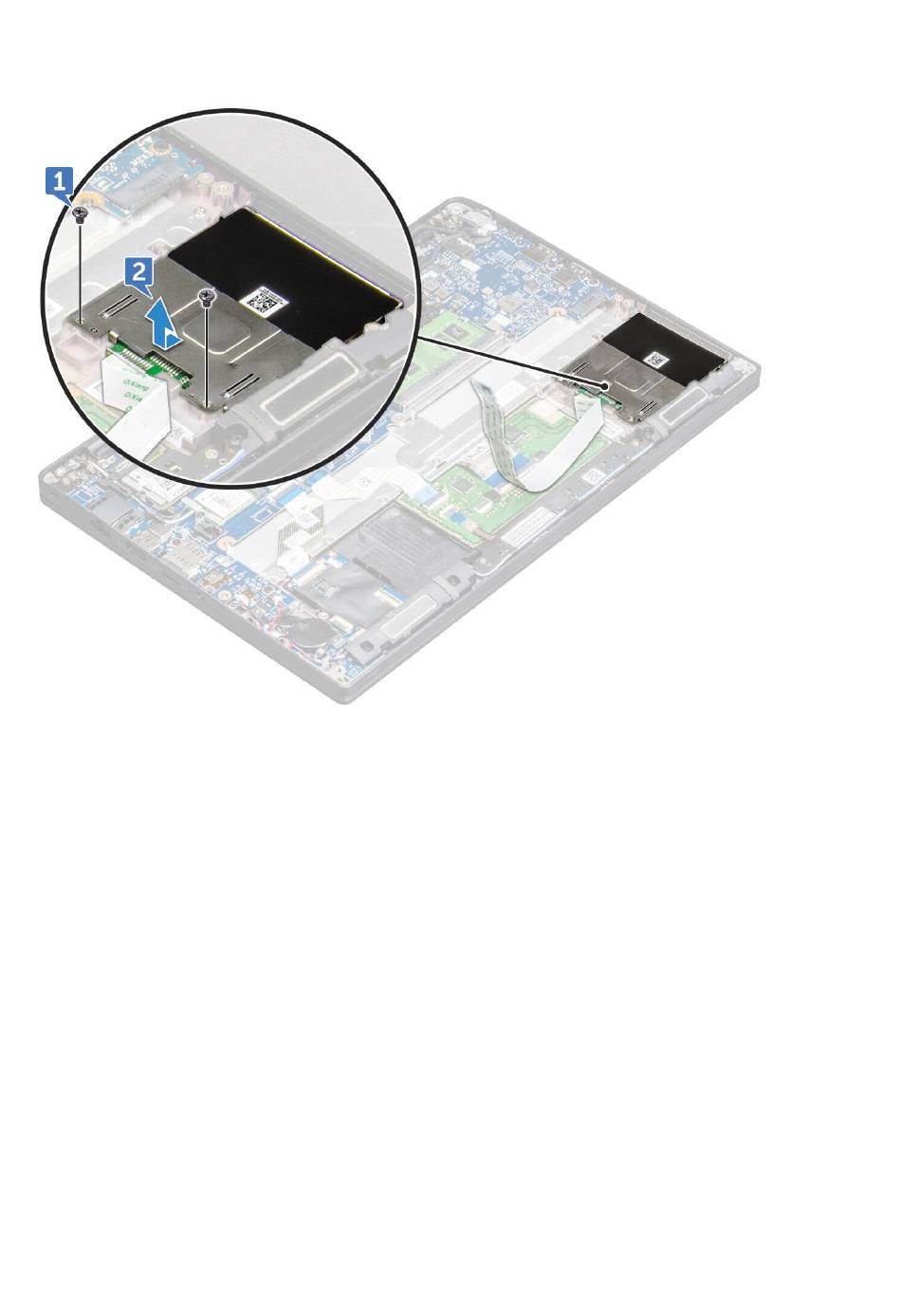

a. Verwijder de schroeven (M2x3) (2) waarmee de smartcardhouder op de computer wordt bevestigd [1].
b. Schuif en til de smartcardhouder uit de computer [2].
Smartcardhouder plaatsen
1. Schuif de smartcardhouder in het slot en lijn deze uit met de lipjes op de computer.
2. Draai de schroeven (M2x3) aan waarmee de smartcardhouder aan computer wordt bevestigd.
3. Bevestig de smartcardkabel en sluit deze aan op de connector op de computer.
4. Installeer de
PCIe
SSD-kaart.
5. Sluit de kabel van de batterij aan op de connector op de systeemkaart.
6. Installeer de onderplaat.
7. Volg de procedure in
Nadat u in de computer hebt
Toetsenblok
De touchpadknoppenkaart verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Koppel de kabel van de batterij los van de connector op de systeemkaart.
4. U koppelt de smartcardkabel als volgt los:
a. Koppel de smartcardkabel los [1].
b. Til de smartcardkabel die op de computer is bevestigd [2] omhoog om de kaartkabel van de touchpadknoppen weer te geven.
gewerkt.
werken.
Demonteren en hermonteren
29
