OPMERKING:
Als uw systeem is geleverd met een IR-camera, moet de IR-kabel worden losgekoppeld. De IR-kabel bevindt zich
onder de eDP-kabelconnector.

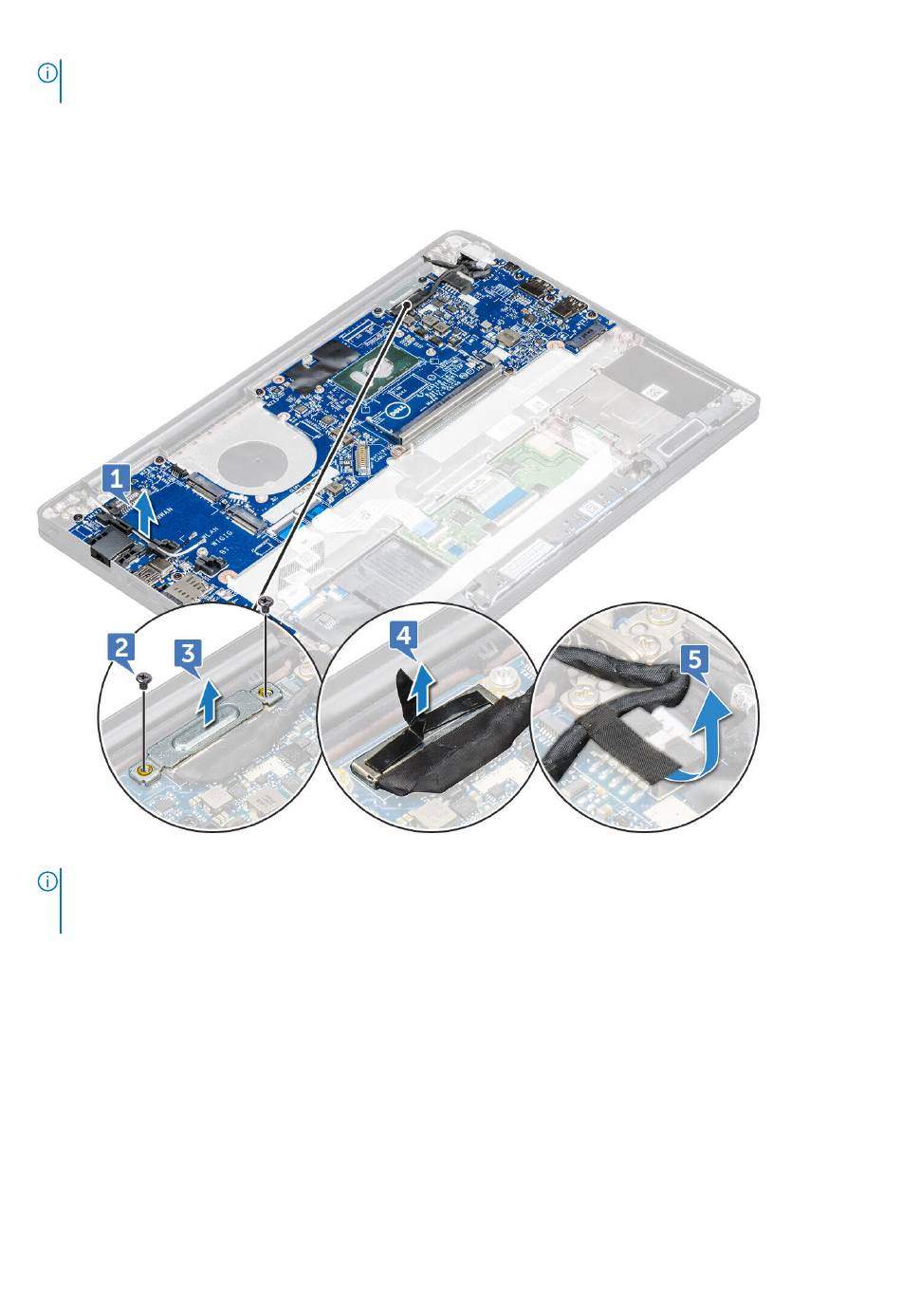

a. Haal de WLAN- en WWAN-kabels uit de geleiders [1].
b. Verwijder de schroef (M2.0x3.0) waarmee de eDP-kabel wordt bevestigd [2].
c. Verwijder de beugel van de eDP-kabel [3].
d. Koppel de eDP-kabel los van de systeemkaart [4].
e. Verwijder de tape waarmee de eDP-kabel op de systeemkaart is bevestigd [5].
12. De kabels loskoppelen:
OPMERKING:
Om de kabels van de luidspreker, LED-kaart, knoopcelbatterij en de voedingsconnectorpoort los te koppelen, dient
u een plastic pennetje te gebruiken om de kabels van de connectoren los te maken. Trek niet aan de kabel; dit kan leiden tot
defecten.
a. luidsprekerkabel [1]
b. kabel van de LED-kaart [2]
c. kabel van de knoopcelbatterij [3]
d. kabel van het touchpad en de USH-kaart [4]
e. kabel van de voedingsconnectorpoort [5]
36
Demonteren en hermonteren
