5 Installatie
Minebea Intec
8

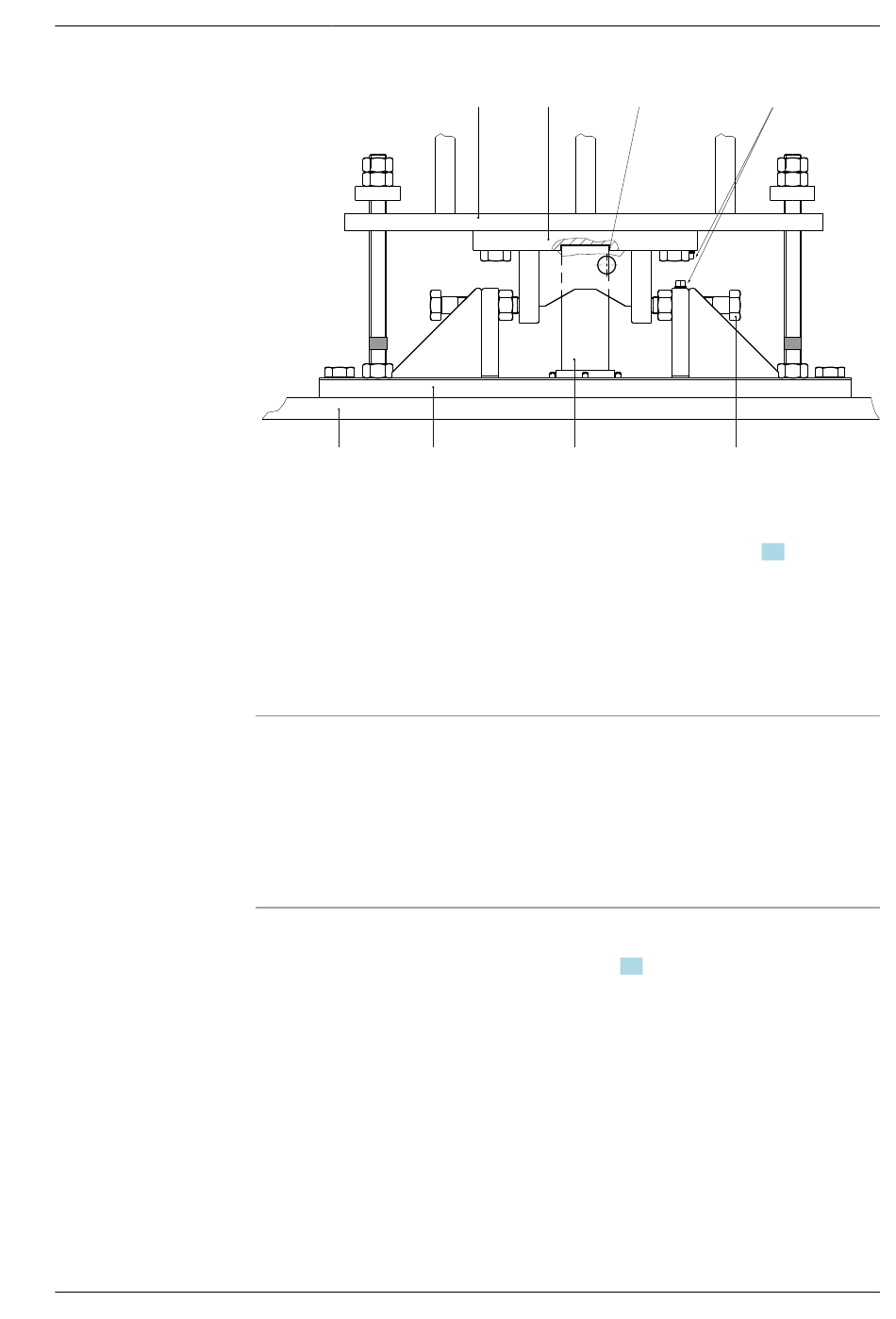

Handelwijze:
1.
Bovenplaat (2) op de tankklauw/tankvoet (1) schroeven. De sterkteklassen en
aanhaalmomenten van de bouten strikt in acht nemen, zie hoofdstuk 5.2.
2. Onderplaat (7) met dummy (6) op het fundament positioneren. Absoluut erop letten
dat de boven- en onderplaat parallel en loodrecht boven elkaar zitten!
3. Tank voorzichtig zodanig op de onderplaat zetten dat de dummy in de uitfrezing (3)
van de bovenplaat zit.
4. De bovenplaat (2) door middel van aanslagen (5) (4×) fixeren.
Opmerking:
Door het draaien van de dummy wordt gecontroleerd of er een afstand tussen de
dummy (6) en de uitfrezing (3) aanwezig is. Eventueel dunne, ontbraamde platen
tussen
-
bovenplaat (2) en tankklauw/-voet (1) of tussen
-
onderplaat (7) en fundament (8) leggen.
5. Onderplaat op het fundament bevestigen. De sterkteklassen en aanhaalmomenten
van de bouten strikt in acht nemen, zie hoofdstuk 5.2.
6. Potentiaalvereffening (niet meegeleverd) tussen boven- en onderplaat tot stand
brengen (4).
7. Aanslagen losmaken en de tank zover omhoogbrengen dat de dummy kan worden
weggenomen:
PR 6144/54N: ca. 25 mm
PR 6144/15N: ca. 30 mm
PR 6144/35N: ca. 30 mm
PR 6144/55N: ca. 35 mm
8. Dummy wegnemen.
1
2
7
6
SeismicMount PR 6144
3
4
5
NL-15
