3.4 Beschrijving framegrootte

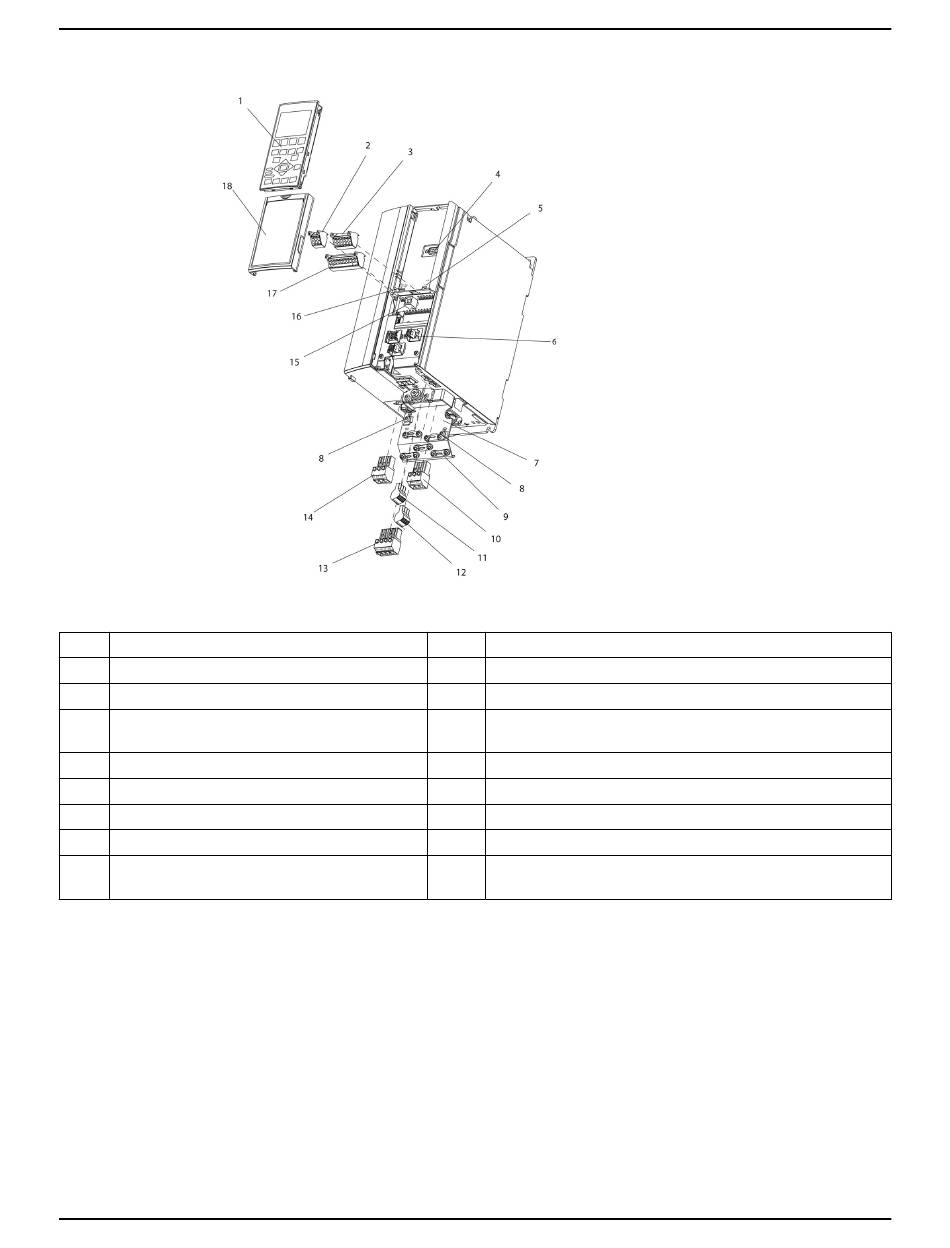

Afbeelding 14: Uitgeklapte weergave van framegrootte A
1
LCP
2
RS-485 seriële busklem (+68, 69)
3
Analoge I/O-klem
4
LCP-ingangsstekker
5
Analoge schakelaar A54
6
Ontspanning kabelspanning/PE aarding
7
Ontkoppelingsplaat
8
Aardingsklem (PE)
9
Beschermde kabel aardingsklem en ontlasting
spanning
Aquavar Intelligent Pump Controller 1.1 - 90 kW INSTRUCTIEHANDLEIDING
10
Klemmen motoruitgang 96 (U), 98 (W)
11
Relais 2 (01, 02, 03)
12
Relais 1 )04, 05, 06)
13
Rem (-81, +82) en klemmen (-88, +89) voor het delen van
belasting
14
Ingangsklemmen netspanning 91 (L1), 92 (L2), 93 (L3)
15
USB-aansluiting
16
Schakelaar seriële busklem
17
Digitale I/O en 24 V-voeding
18
Afdekplaat besturingskabel
3 Productomschrijving
