OPMERKING:
Alle kabels moeten voldoen aan lokale en nationale regelgeving betreffende
dwarsdoorsneden en omgevingstemperatuur. UL-toepassingen die 167°F (75°C) koperen
geleiders vereisen, zijn thermisch aanvaardbaar voor de instelbare frequentieregeling om te
gebruiken in niet UL-toepassingen.
De aansluitingen van de voedingskabel bevinden zich op de plaatsen die hieronder worden
weergegeven. De dimensionering van de dwarsdoorsnede van de kabel moet gebeuren
overeenkomstig de huidige klasse en de lokale regelgeving. Zie
pagina 274 voor meer informatie.
Voor de bescherming van de instelbare frequentieregelaar, moeten de aanbevolen
zekeringen en/of stroomonderbreker worden gebruikt of moet de eenheid zijn uitgerust met
ingebouwde zekeringen. De aanbevolen zekeringen kunnen worden gevonden in de tabellen
van
overeenkomstig de lokale regelgeving.
De aansluitingen voor de ingang van de AC-lijn worden op de schakelaar van de lijnvoeding
aangesloten, als deze is inbegrepen.
Vereisten:
1. Aarding: zie
aarding.
2. Zorg ervoor dat de ingangsvoedingsbron van de regelaar in de uit-positie is vergrendeld.
3. Sluit de metalen doorvoer aan op de regelaar.
4. Voer de voedingsdraden door de doorvoer
5. Ingangsvoedingsaansluitingen:
Aquavar Intelligent Pump Controller 1.1 - 90 kW INSTRUCTIEHANDLEIDING
Zekeringen en stroomonderbrekers
Aardingsvereisten
– Enkelfase aandrijving: Sluit de ingangsvoedingskabels aan op de klemmen L1, L2 op
de ingangskant van de uitschakeling en
91 (L1)
92 (L2)
93 (L3)
95 PE

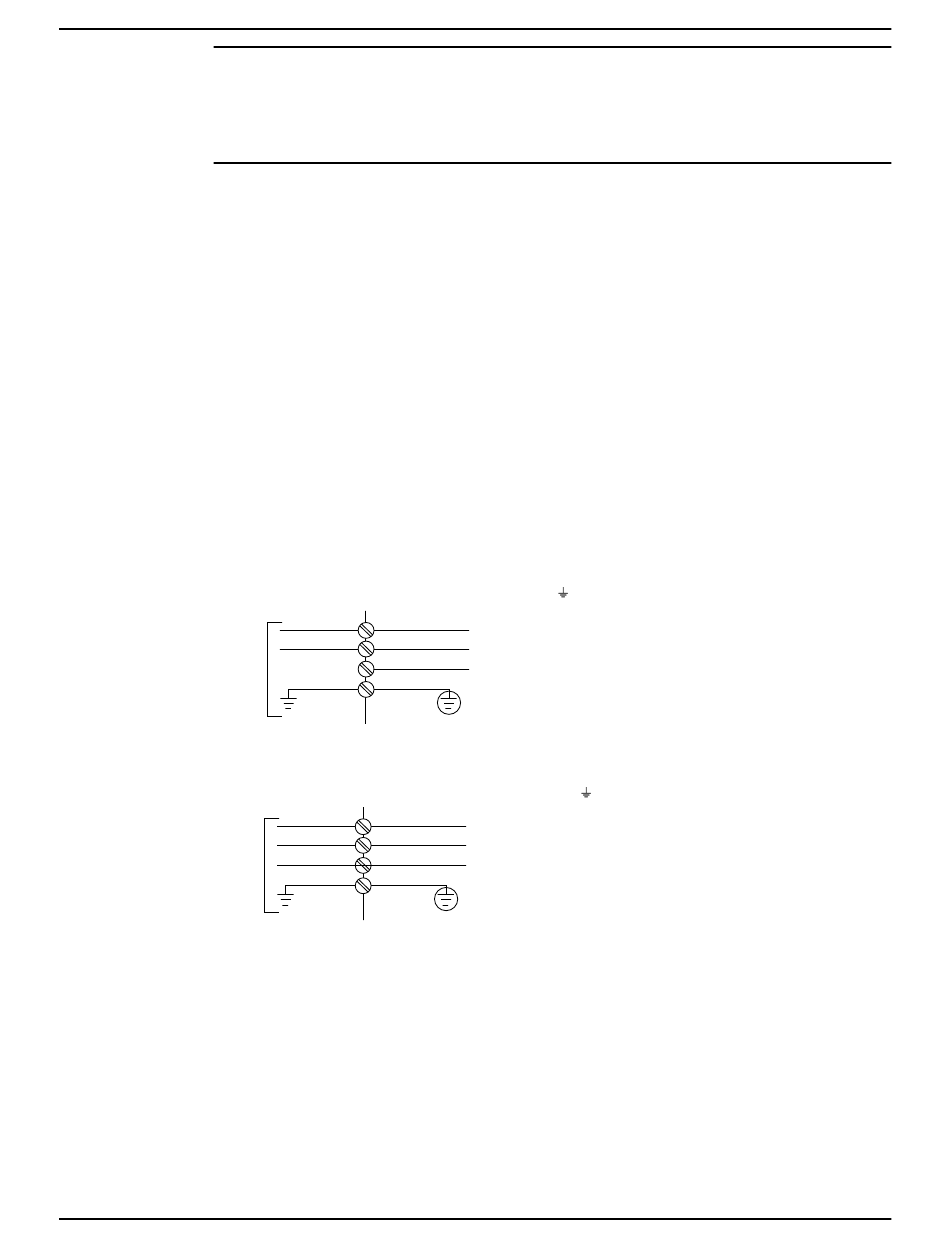

Afbeelding 46: Aansluiting ingangsspanning voor enkelfase aandrijving
– Driefase aandrijving: Sluit de ingangsvoedingskabels aan op de klemmen L1, L2, L3
op de ingangskant van de uitschakeling en
91 (L1)
92 (L2)
93 (L3)
95 PE
Afbeelding 47: Aansluiting ingangsspanning voor driefase aandrijving
op pagina 289. Zorg altijd voor de juiste zekeringen,
Aarding
op pagina 48 en
(Aard).
(Aard).
5 Elektrische installatie
Technische specificatie
op pagina 61 voor de juiste
op
55
