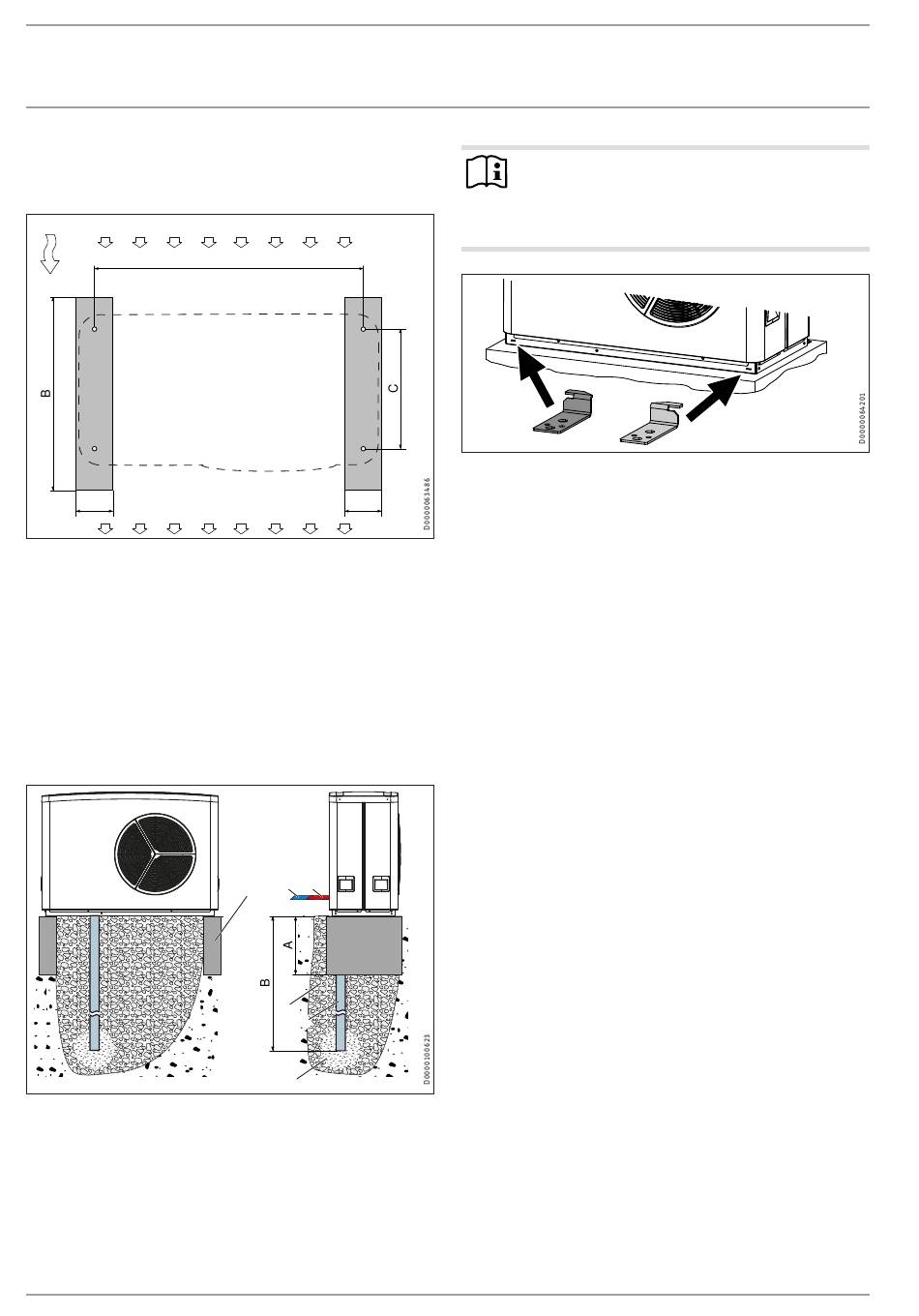

9.6.2 Opstelling op strokenfundering
Strookfundering
3
100
A 1160
B 650
C 490
1 Luchttoevoerzijde
2 Luchtafvoerzijde
3 Hoofdwindrichting
f Bouw de strokenfundering gelijk met de grond.
f Plaats de condensaatafvoerbuis.
f Stort grind of steenslag tot aan de bovenkant van de stroken-
fundering.
Opstelling op strokenfundering
A 300
B Vorstdiepte
1 Verwarming aanvoer
2 Verwarming retour
3 Strokenfundering (boordsteen)
4 Steenslag
5 Condensaatafvoerbuis
6 Kiezelbed
12
WPL-A Premium
1
A
100
2
2
1
3
4
5
6
Aanwijzing
Om het toestel extra te beveiligen tegen omkantelen, kan
het op de fundering worden geschroefd.
f Gebruik het toebehoren waarmee het toestel op de
transportpallet bevestigd was.
f Haak telkens twee hoeken vanaf de zijkant in de slobgaten
aan de voor- en achterzijde. Let erop dat voor de linker- en
rechterslobgaten telkens de juiste hoek gebruikt wordt.
f Lijn de hoeken op een wijze uit, zodat de groef van de hoek
in het toestel ingehaakt is.
f Bevestig het toestel met de hoeken en geschikte pluggen en
schroeven op de fundering. Gebruik niet de schroeven, waar-
mee het toestel op de transportpallet geborgd was.
