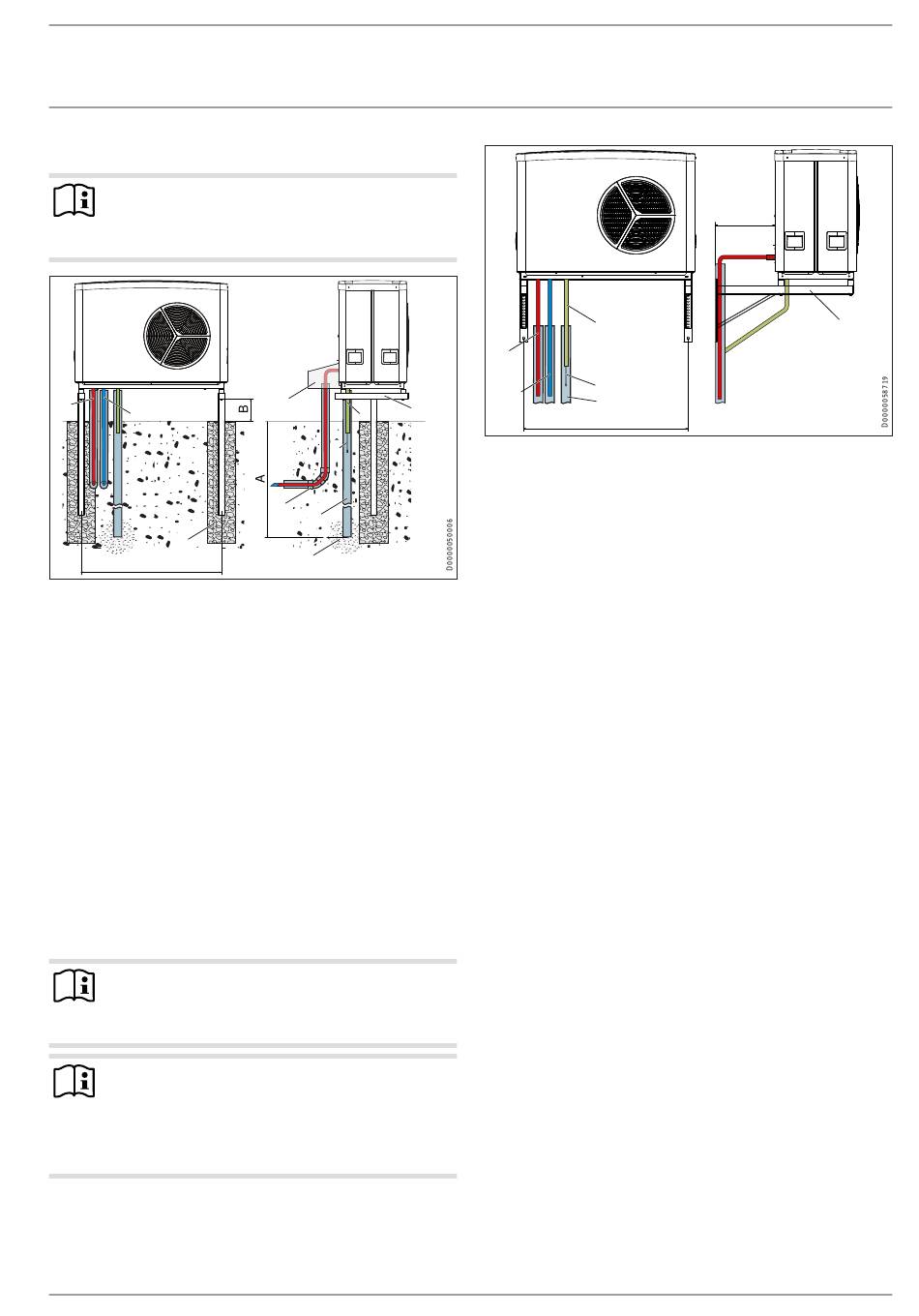

9.6.3 Staande console SK 1
Info
f Installeer een verwarmingslint bij de montage op de
wand- of standconsole (zie hoofdstuk "Elektrische
aansluiting / verwarmingslint").
1
2
4
C
A Vorstdiepte
B 300
C 1160
1 Verwarming aanvoer
2 Verwarming retour
3 Installatiebuis voor voedingsleiding
4 Fundering
5 Staande console
6 Kiezelbed
7 Condensaatafvoerbuis
8 Condensaatafvoer
9 Verwarmingslint
10 Afdekkap
f Neem de statische grenzen in acht van de gebruikte, staande
console.
f De afstand tussen de montagegaten vindt u in de maat- en
aansluitschema's (zie hoofdstuk "Technische gegevens / Af-
metingen en aansluitingen").
9.6.4 Wandconsole WK 2
Info
f Installeer een verwarmingslint bij de montage op de
wand- of standconsole (zie hoofdstuk "Elektrische
aansluiting / verwarmingslint").
Info
Om storingen door geluidsoverdracht te vermijden, in-
stalleert u de wandconsole niet op de buitenmuren van
woon- of slaapkamers.
f Monteer de wandconsole bijvoorbeeld op een ga-
ragemuur.
www.stiebel-eltron.com
10
5
8
9
3
7
6
3
1
4
2
5
A
A 1160
1 Verwarming aanvoer
2 Verwarming retour
3 Condensaatafvoer
4 Verwarmingslint
5 Condensaatafvoerbuis
6 Wandconsole
f Neem de statische grenzen in acht van de gebruikte wand-
console.
f De afstand tussen de montagegaten vindt u in de maat- en
aansluitschema's (zie hoofdstuk "Technische gegevens / Af-
metingen en aansluitingen").
9.7
Warmtepompmanager WPM
Voor de werking van het toestel is de warmtepompmanager WPM
noodzakelijk. Deze regelt de volledige verwarmingsinstallatie.
f Houd tijdens de installatie rekening met de installatiehand-
leiding van de WPM.
≥300
6
WPL-A Premium
13
