weer te geven of te sluiten. Druk ook op deze knop
voor het reinigen van de thermische kop.
E G, g, F, f (cursor)knoppen (15, 16, 17, 20)
Druk op deze knoppen voor het verhogen of
verlagen van een waarde of niveau in het menu of
voor het omhoog en omlaag scrollen in het menu.
F EXEC-knop (15, 20)
Druk op deze knop om het reinigingsproces uit te
voeren of de foutstatus te annuleren na het oplossen
van het probleem.
G
PRINT-knop (14)
Druk op deze knop om nogmaals de afbeelding af
te drukken die zich in het geheugen van de printer
bevindt.
H ! POWER schakelaar (14, 20)
Druk hierop om de printer aan of uit te zetten.
I EJECT TRAY-knop (12, 24)
Druk op deze knop om de papierlade te openen.
J Papiersleuf (12, 24)
Uit deze sleuf komen de afgedrukte pagina's (of
afdrukken).
K Papierlade (12, 24)
Hierin moet het papier of de film worden geplaatst.
De afgedrukte pagina's worden op het deksel van
deze lade verzameld.
L Indicatievenster hoeveelheid papier
In dit venster wordt de resterende hoeveelheid
papier in de papierlade aangegeven.
M Onderhoudsluik (20)
Open dit luik voor het reinigen van de thermische
kop.

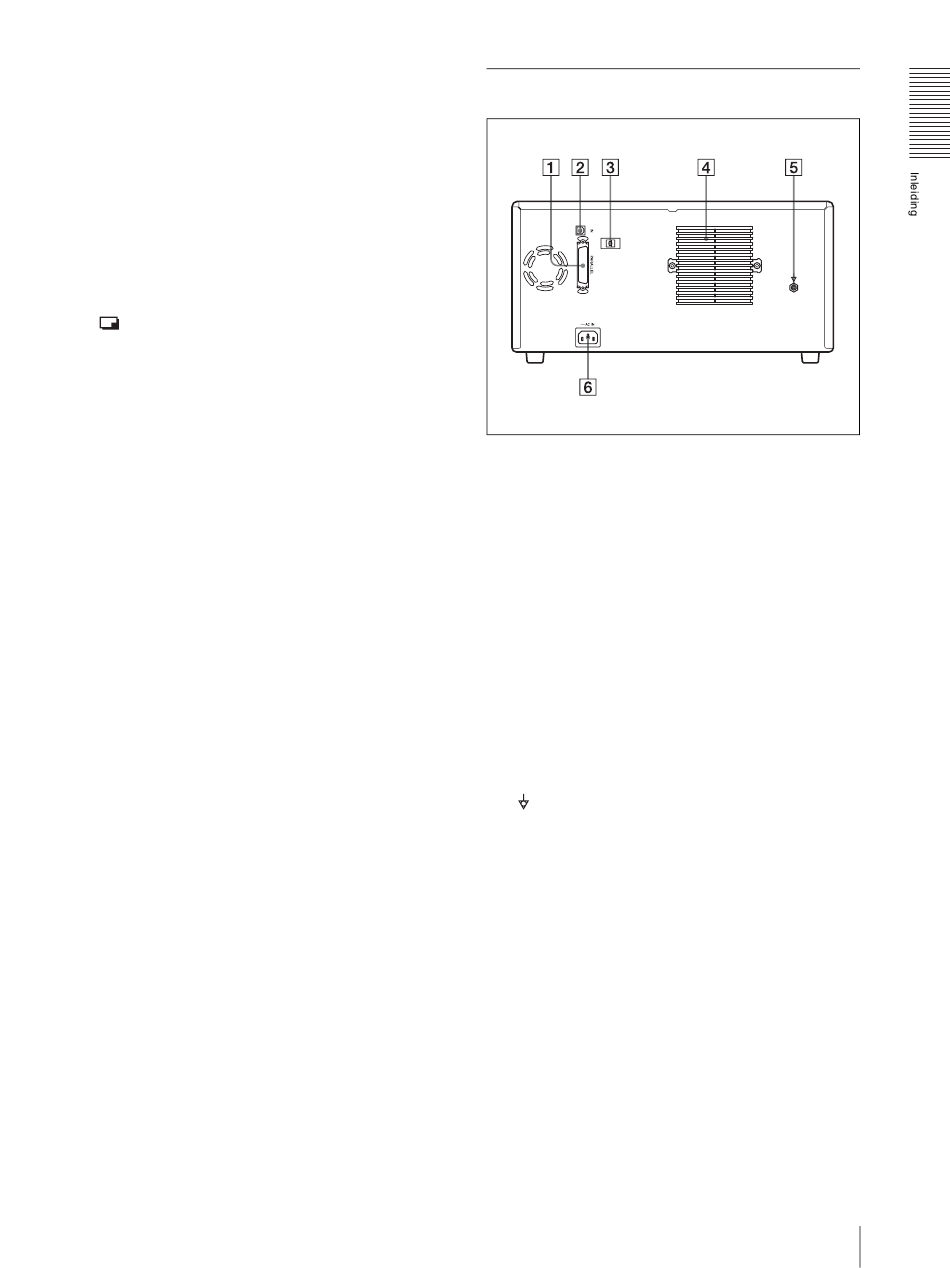

Achterkant
A PARALLEL DATA (IEEE1284) aansluiting
(36-pens Amphenol) (11)
Voor het aansluiten van een computer enzovoort via
de parallelinterface met behulp van een
interfacekabel (niet meegeleverd).
B Speciale aansluiting
Momenteel wordt deze aansluiting niet gebruikt.
Voorbehouden voor toekomstig gebruik.
C Kabelstop
Houd de interfacekabel op de plaats om te
voorkomen dat deze losgekoppeld kan worden.
D Ventilatorkap (21)
Onder deze kap bevinden zich ventilatoropeningen
om te voorkomen dat de printer oververhit raakt.
E
Equipotentiale massa-aansluiting
Hierop wordt de equipotentiale stekker aangesloten
om de verschillende onderdelen van een systeem
van dezelfde potentiaal te voorzien.
Zie "Belangrijke opmerkingen bij het gebruik in
een medische omgeving" op pagina 2.
F - AC IN aansluiting (11)
Wordt gebruikt om de unit via de voedingskabel
(AC) aan te sluiten op een wandcontactdoos.
Zie "Belangrijke opmerkingen bij het gebruik in
een medische omgeving" op pagina 2 en
"Belangrijke opmerkingen bij het gebruik in een
medische omgeving" op pagina 2.
Plaats en functie van onderdelen en bedieningselementen
9
